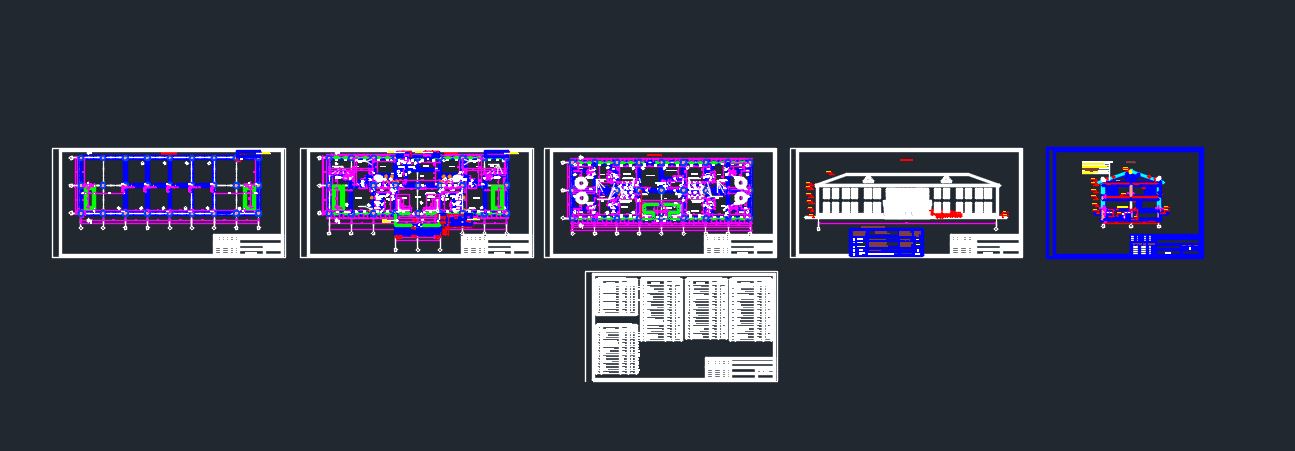

Рабочий проект разработан "Строительство бани " на основании задания на проектирование.
- климатический район IVГ,
- средняя температура наружного воздуха
наиболее холодной пятидневки минус 27.4° С,
- сейсмичность площадки 8 баллов,
- скоростной напор ветра 1.00 кПа,
- вес снегового покрова 0,5 кПа.
- система высот балтийская
- система координат прямоугольная
Участок составляет 0,33га (3334.32 м2)
Рельеф участка проектируемой Строительство бани относительно не ровный с общим незначительным уклоном на северо-восток.
Генеральный план разработан с учетом требований, СП РК 3.01-101-2013 «Градостроительство. Планировка и застройка городских и сельских населенных пунктов», СП РК 2.02-101-2014 «Пожарная безопасность зданий и сооружении».
Размеры даны в метрах.
На территории бани имеется существующее ограждение.
На земельном участке бани проектируются следующие зоны:
Техническая зона.
Техническая зона состоит из: зоны мусорных контейнеров.
Для пожарных машин предусмотрен круговой объезд.
Проектируется стоянка для автотранспорта за территорией бани вдоль дороги на 42 парковочных мест включая места для МГН. Имеется два места для МГН расположенные возле въездов на территорию бани.
Вывоз излишнего грунта производить на расстояние 15км на отвал.
Рабочий проект "Строительство банного комплекса
По строительно-климатическому районированию площадка застройки относится к подрайону III-Б.
Температура наружного воздуха наиболее холодной пятидневки - 27,4°С, обеспеченностью 0,98.
Нормативное значение ветрового давления для V ветрового района - 1,0кПа .
Нормативное значение веса снегового покрова - 0,5кПа.
Сейсмичность зоны (района) строительства согласно СП РК 2.03-30-2017 - 8 баллов.
Категория грунтов по сейсмическим свойствам - II.
На территории строительства приняты два инженерно - геологических элемента:
- Первый инженерно-геологический элемент-Супесь желто-серая, полутвердая,маловлажная, с вкл.щебня 15-20 %. Вскрытая мощность 1,0м, удельный вес грунта 16,8 кН/м³, сцепление 17кПа, угол внутреннего трения 28°, расчетное сопротивление грунта 250 мПа.
- второй - Щебенистый грунт с песчаным заполнителем до 30, с валунами 7-10%. Вскрытая мощность 5,0м, удельный вес грунта 19,6 кН/м³, сцепление 38кПа, угол внутреннего трения 48°, расчетное сопротивление грунта 600 мПа.
Подземные воды на территории изысканий пройденными выработками до глубины 10,0м не вскрыты. По архивным данным подземные воды будут находиться ниже 8.0 м. от поверхности земли. Степень агрессивного воздействия грунтов на бетонные и железобетонные конструкции (СП РК 2.01-101-2013,таб.Б.1, Б.2, прил.Б) по содержанию водорастворимых сульфатов (760-1060мг/кг) для бетона марки по водонепроницаемости W4 на портландцементе по ГОСТ 10178-85 характеризуются как среднеагрессивными. По содержанию хлоридов (410-592мг/кг) слабоагрессивные для железобетонных конструкций (приложение 2).
Конструктивные решения
Уровень ответственности - второй (нормальный) технически несложный.
Степень огнестойкости - II.
Класс конструктивной пожарной опасности здания - С1
Класс по функциональной пожарной опасности здания - Ф1
Класс несущих строительных конструкций по пожарной опасности -К0
Здание бани двухэтажное с подвалом. Высота первого этажа - 3,3 м. Высота второго этажа - 3,3 м. Высота помещений подвала - 2,0 м. Баня в плане размером в крайних осях - 48,0 х 15,0 м.
Конструктивная система бани - каркас-рамный пространственная система колонн и ригелей со всеми или
некоторыми жесткими узлами их соединений (способными воспринимать изгибающие моменты),
воспринимающая всю совокупность вертикальных и горизонтальных нагрузок.
Узлы сопряжения элементов каркаса жесткие. Сечение колонн 400х400(h)мм. Ригелей сечением 400х400(h)мм, 400х500(h)мм. Класс бетона В25, класс рабочей арматуры А-III(А400), поперечной
(нерабочей) арматуры А-I(А240). Стены подвала монолитные бетонные толщиной 510мм, 400мм. Класс
бетона В15. Перекрытия - сборные железобетонные плиты по серии 1.141.1-40с. Промежуточные
лестничные площадки монолитные железобетонные толщиной 200мм. Класс бетона В25, класс рабочий
арматуры А-III(А400), поперечной (нерабочей) арматуры А-I(А240). Лестничные марши монолитные
железобетонные приведённый толщиной 200мм. Класс бетона В25, класс рабочий арматуры А-III(А400),
поперечной (нерабочей) арматуры А-I(А240).
Антикоррозийная защита строительных конструкций
Антикоррозийная защита строительных конструкций выполнена согласно СП РК 2.01-101-2013 "Защита строительных конструкций от коррозии".
Здание будет эксплуатироваться при естественной влажности воздуха не более 60 %.
Все подземные бетонные и ж/б конструкции выполнить из бетона на шлакопортландцементе по ГОСТ 10178-85, бетон марки по водонепроницаемости W4, морозостойкостью F75.
Для защиты от атмосферных осадков наружные боковые поверхности стен техподполья, соприкасающиеся с грунтом, окрасить горячим битумом за 2 раза.
Защита арматуры в монолитных конструкциях обеспечивается соблюдением требуемой толщиной защитного слоя в соответствии НТП РК 02-01.1-2011 "Проектирование бетонных и железобетонных конструкций из тяжелых бетонов без предварительного напряжения арматуры".
Все деревянные элементы,включая обрешетку,должны быть подвергнуты поверхностной защите составом комплексного действия ТХЭФ (трихлорэтилфосфат 40%,четыреххлористый углерод 60%).
Деревянные элементы соприкасающиеся с плитами перекрытия, изолируются двумя слоями толя.
Все металлические изделия окрашиваются лакокрасочным покрытием эмалью ПФ - 115 ГОСТ 6475-76 по грунтовке ГФ-0119, толщина покрытия 55 мкм.
Антисейсмические мероприятия
Антисейсмические мероприятия выполнены согласно СН РК EN 1998-1:2004/2012 "Проектирование сейсмостойких конструкций. Часть 1", НТП РК 08-01.4-2012 "Часть каменные здания", СП РК 2.03-30-2017 "Строительство в сейсмических зонах" для расчетной сейсмичности 8 баллов.
Размеры здания в плане, высота и количество этажей не превышает размеров указанных в таб. 9.1, 9.2 СП РК 2.03-30-2017*.
Конструктивная система бани - каркас-рамный пространственная система колонн и
ригелей со всеми или некоторыми жесткими узлами их соединений (способными
воспринимать изгибающие моменты), воспринимающая всю совокупность вертикальных и
горизонтальных нагрузок.
Кирпичные самонесущие стены и кирпичные перегородки усилены железобетонными сердечниками, соединяющиеся с ригелями, а также горизонтальными арматурными сетками, устанавливаемыми с шагом 675 мм по высоте. Сердечники устраиваются в местах сопряжения стен, по краям оконных и дверных проемов, на глухих участках стен с шагом, не превышающим высоту этажа. По верху перегородок укладываются горизонтальные арматурные сетки в слое цементно-песчаного раствора марки М50. Перегородки крепятся к несущим стенам с шагом по высоте не более 1.5 м, а при длине перегородок более 3.0 м - крепятся к перекрытию. Перемычки выполняются монолитными ж/бетонными из бетона кл.В15 на всю толщину стены. Опирание перемычек на стены (заделка в кладку) не менее 250 мм, для проемов шириной до 1.5 м, и не менее 350 мм для проемов более 1.5 м.
Жесткость чердачного покрытия обеспечивается прогонами, подкосами и вертикальными связями. Мауэрлат заанкеривается в железобетонный антисейсмический пояс чердачного перекрытия.
Стропильные и диагональные ноги и нарожники крепятся скрутками к мауэрлату.
Устройство узлов чердачной крыши принято в соответствии (по типу) с серией 2.160-6с.
По верху стен подвала на отм.-0.080 выполняется гидроизоляция толщиной 20 мм. из цементного раствора составом 1:2 .
Указания по производству работ
При производстве работ в зимнее время необходимо руководствоваться соответствующими указаниями СН РК 5.01-01-2013."Земляные сооружения,основания и фундаменты", СН РК 5.03-07-2013"Несущие и ограждающие конструкции".
В процессе ведении кладки при положительных температурах следует выполнять обязательное увлажнение опорных поверхностей. Увлажнение следует выполнять не позднее за 10-15 минут перед нанесением клеевого слоя. Очистку и увлажнение поверхностей рекомендуется выполнять одновременно.
Кладка кирпичных стен в зимний период выполняется на растворе с добавками, обеспечивающих твердение раствора при отрицательных температурах.
Противопожарные мероприятия
Противопожарные мероприятия выполнены в соответствии с требованиями СН РК 3.02-01-2011 "Здания жилые многоквартирные", СН РК 2.02-01-2014 "Пожарная безопасность зданий и сооружений",Технического регламента от 17.08.2021г. №405 "Общие требования к пожарной безопасности".
Принятые конструкции в здании жилого дома соответствуют II степени огнестойкости, классу конструктивной пожарной опасности С1, классу по функциональной пожарной опасности Ф1. Класс несущих строительных конструкций по пожарной опасности -К0.
Размеры сечений несущих железобетонных конструкций и расстояния до оси арматуры соответствуют степени и пределу огнестойкости строительных конструкций зданий Технического регламента №405.
Металлические косоуры и балки лестниц оштукатуриваются цементно-песчанным раствором марки М150 по металлической сетке с ячейкой 10х10 мм, из оцинкованной проволоки Ø2 мм. Толщина штукатурного слоя - 20 мм.
Наружные и внутренние стены выполняются из полнотелого керамического кирпича толщиной 380 мм.
Перегородки запроектированы из полнотелого керамического кирпича толщиной 250 мм и 120мм.
В целях повышения пределов огнестойкости, деревянные строительные конструкции чердачной крыши подвергнуть огнезащитной обработке составом комплексного действия ТХЭФ (трихлорэтилфосфат 40%,четыреххлористый углерод 60%).
Проведение работ по нанесению огнезащитных составов (пропиток) осуществляется в соответствии с требованиями технической документации на средство огнезащиты.
По завершению нанесения огнезащитного состава, состояние огнезащитной обработки испытать в соответствии с СТ РК 615-1-2011. Применяемый огнезащитный состав должен иметь сертификат соответствия Технического регламента ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (пункт 12 ТР ЕАЭС 043/2017).
В соответствии с п. 6.3.4 СНРК 2.02-01-2014 "Пожарная безопасность зданий и сооружений" пределы огнестойкости и классы пожарной опасности конструкций чердачных покрытий не нормируются.
