Курсовой проект по дисциплине "Организация строительного производства при реконструкции и эксплуатации зданий"
На тему:«Блок-секция 5-этажная 20-кваритрная угловая левая»
Нижний Тагил 2014

Исходные данные Блок-секция 5-этажная 20-кваритрная угловая левая. Размеры по осям 22500х18000 мм. Высота этажа: 2800 мм
В данной работе выполняется разработка календарного плана и стройгенплана. Проведен расчет оптимального состава бригад, количество дней строительства объекта, затраты, оптимальное расположение складов, бытовое и дорог, произведен расчет зон башенного крана (монтажная, рабочая, опасная).

Графическая часть состоит из 2-х листов А1.

Введение
2. Календарный план
2.1 Характеристика календарного плана
2.2 Номенклатура и подсчет объемов работ
2.3 Подбор и обоснование методов производства основных видов работ
2.3.1 Срезка растительного слоя
2.3.2 Грубая планировка строительной площадки
2.3.3 Подготовительные работы
2.3.4 Разработка грунта котлована
2.3.5 Ручная доработка грунта
2.3.6 Забивка железобетонных свай
2.3.7 Подготовка под ростверк
2.3.8 Устройство монолитного ростверка
2.3.9 Вертикальная и горизонтальная гидроизоляция
2.3.10 Обратная засыпка пазух фундаментов
2.3.11 Техника безопасности при земляных работах
2.3.17 Контроль качества монтажных работ
2.3.18 Установка оконных блоков
2.3.19 Устройство дверей
2.3.20 Устройство кровли
2.3.21 Техника безопасности при кровельных работах
2.3.22 Окраска фасада
2.3.23 Окраска поверхностей
2.3.24 Контроль качества малярных работ
2.3.25 Устройство отмостки
2.3.26 Специальные работы
2.3.27 Благоустройство территории
2.4 Определение трудовых затрат, затрат машинного времени, потребности в материалах, конструкциях, изделиях, полуфабрикатов
2.4.1 График изменения численности рабочих
2.4.2 График поступления и расхода основных материалов и конструкций
2.4.3 График работы строительных машин и механизмов
2.5 Технико-экономические показатели
3 Стройгенплан
3.1 Исходные данные
3.3 Расчет временных зданий
3.4 Расчет потребности строительства в воде
3.5 Обеспечение строительства электроэнергией
3.6 Мероприятия по охране окружающей среды, охране труда, противопожарной защите
3.6.1 Техника безопасности
3.6.2 Производственная санитария
3.6.2 Противопожарная безопасность
3.6.4 Охрана труда
3.6.5 Мероприятия по охране окружающей среды
Заключение

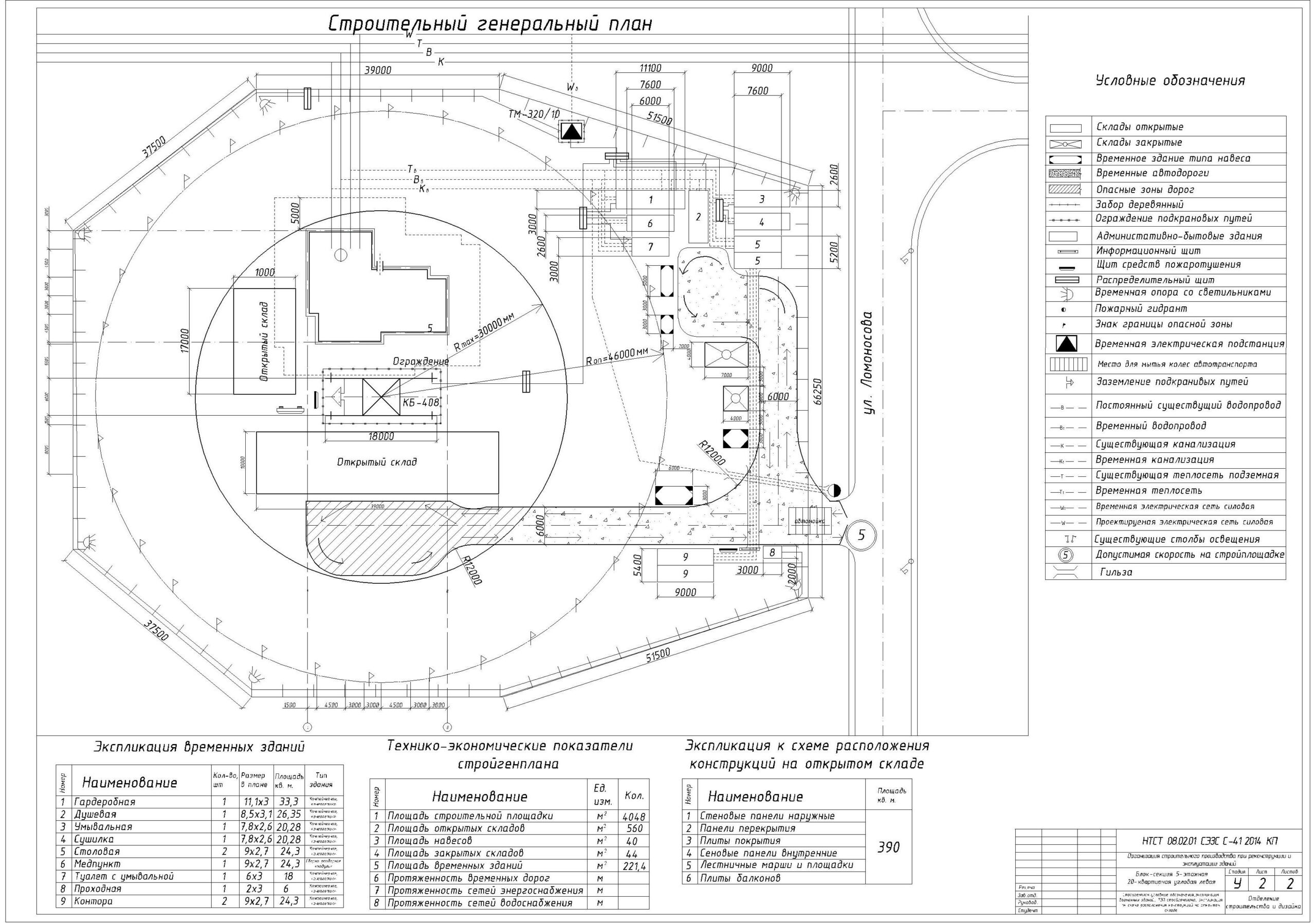

Состав: Календарный план,график движения рабочих,график работы основных машин и механизмов,ТЭП,график поступления на объект материалов; Стройгенплан,условные обозначения,экспликация временных зданий, ТЭП стройгенплана, экспликация пк схеме расположения конструкций на открытом складе Язык документа

Софт: AutoCAD 2007

Сайт: www

Файлы:

Каталог / Строительство / Блок-секция 5-этажная 20-квартирная угловая левая

А12.dwg
КП.docx
Содержание кусач.doc
Печать1.docx
А12.bak
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:


Рейтинг: 300

Софт: AutoCAD 14

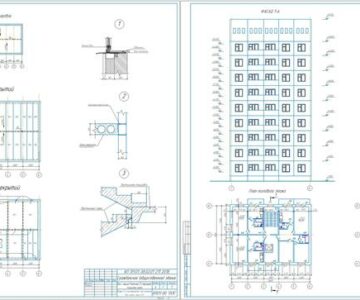

Состав: Фасад 1-23, фасад 23-1, фасад А-Д, фасад Д-А. Генплан (1 пл-т), Монтажные планы стен первого этажа, типового этажа, крыши. Утепление между шахтой лифта и квартирой. Разрезы I-I, II-II, III-III, IV-IV, V-V (2 пл-т), Монтажные планы плит перекрытия 1-10 этажей (3 пл-т), Планы первого этажа, типового этажа. Технико-экономические показатели дома. Экспликация пола, детали 1-9 (4 пл-т), Монтажный план стен техподполья в осях 1-9. План входа в техподполье. Схема раскладки бетонных блоков. Разрезы I-I, II-II, III-III, 1-1, 2-2, 3-3, 4-4, 5-5, 6-6, 7-7 (5 пл-т), Фасад 3НСН 36-30-1, характеристика изделия, вид с внутренней стороны, разрезы 1-1, 2-2, 3-3, 4-4, 5-5. Арматурный блок внутреннего слоя АБВС 3НСН 36-30-1, арматурный блок наружного слоя АБНС 3НСН 36-30-1, спецификация арматурных и закладных изделий и их чертежи. Спецификация стали на одну деталь, выборка стали (6 пл-т), План котлована. План свайного поля, спецификация свай. Ведомость объемов земляных масс. Опалубочный чертеж монолитного ростверка РСМ 1, армирование монолитного ростверка РСМ 1. Узел сопряжения вентблока с днищем, деталь сопряжения сваи с оголовком ФО 4. Каркас КР-1, разрезы 1-1, 2-2 (7 пл-т), Возведение несущих и ограждающих конструкций здания ниже отм. 0.000, основные строительно-монтажные работы, подготовительный период, общие указания, указания по технике безопасности, требования, предъявляемые к качеству работ по устройству котлованов. Потребность в машинах, оборудовании, инструменте. Технико-экономические показатели. Операционный контроль качества работ. График производства работ (8 пл-т), Схема монтажа стеновых панелей. Схема операционного контроля качества на монтаж стеновых панелей. Потребность в машинах, механизмах и инструменте, потребность в материалах, конструкциях. Схема организации рабочего места монтажников, схема строповки наружных и внутренних панелей, схема временного закрепления панели. График произ-водства работ (9 пл-т), Стройгенплан. Характеристика условий строительства, характеристика объекта. Пожарная безопасность на строительной площадке. Потребность в основных строительных машинах, ведомость основных строительных машин и приспособлений. Максимальный вес конструкций. Грузовая характеристика башенного крана КБ-405.1А (10 пл-т), Календарный план производства работ. График движения ра-бочей силы. Технико-экономические показатели строительства (11 пл-т), Исследуемые составы. Применяемые материалы (12 пл-т), Исследуемые составы (13 пл-т), Физико-механические свойтсва исследуемых материалов (14 пл-т), Биологическая стойкость (15 пл-т), Исследование водостойкости (16 пл-т), Исследование водостойкости (17 пл-т), Химическое сопротивление в водном растворе щелочи (18 пл-т); Химическое сопротивление в водном растворе щелочи (19 пл-т), Влияние влажности среды на биологическое сопротивление (20 пл-т), Биостойкость составов после выдерживания в условиях повышенной влажности. Изменение коэффициента биостойкости под влиянием микроскопических грибов (21 пл-т)
