Быстро-возводимое двухэтажное здание из легких стальных конструкций с ЖБ перекрытием (набор чертежей АС, КЖ)

"Быстро-возводимое двухэтажное здание из легких стальных конструкций с ЖБ перекрытиям".

Проект разработан на основании здания П.К. "АНТЕЙ" и является примером строительства "Быстро-возводимых сооружений". Рабочие чертежи разработаны в соответствии с действующими на территории Российской Федерации нормами, правилами и стандартами.
Параметры здания:
Жилое здание имеет длину 24 м и ширину 16 м. Высота здания – 7,656 м. Высота этажей: 1-го этажа (3,5 м), 2-го этажа (3,5м).
Степень огнестойкости здания - III.
Климатический район - IIВ.
Снеговой район - IV.
Расчетное значение веса снегового покрова S=240 кгс/м2.
Нормативный скоростной напор ветра - 23 кгс/м2.
Расчетная температура воздуха наиболее холодной пятидневки -32С.

Быстро-возводимое Двухэтажный жилой легкий Металлический стальной

Автор

Тима

Дата

18.08.2022

Язык

Русский

Состав

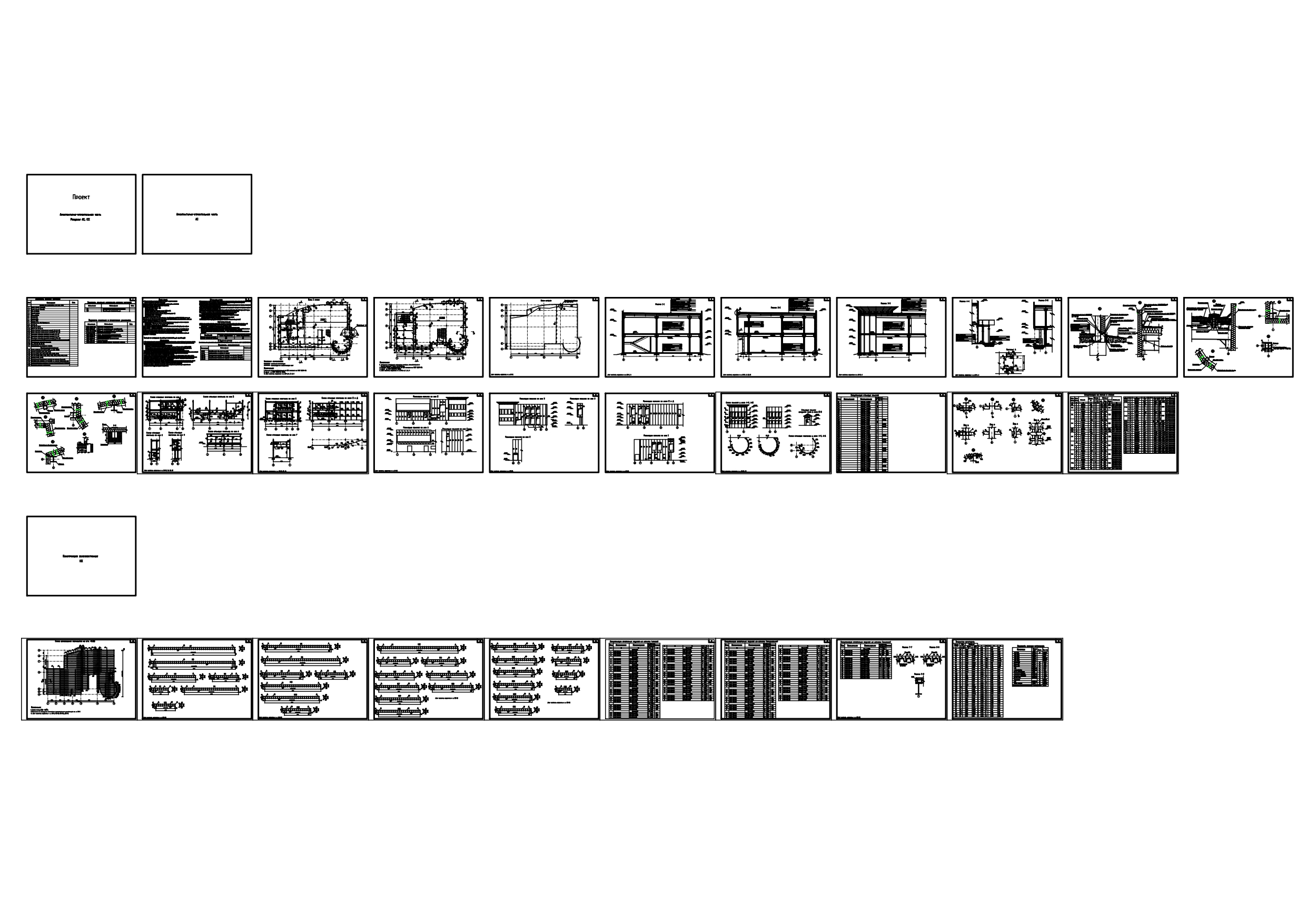

Общие данные, План 1-2 этажей, План кровли, Разрезы (1-1, 2-2, 3-3, 4-4, 5-5 и Фрагмент здания "А2"), Узлы 1 - 16, Схемы стеновых прогонов по осям, Раскладка стеновых панелей по осям, Спецификация стеновых панелей, Спецификация на ригели и стойки, Схема армирования перекрытий на отм. +3,300, Каркасы К-1,....,К-30, Спецификация арматурных изделий на каркасы, Ведомость расходов материала.

Софт

AutoCAD 2010 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива
