Двухэтажный жилой дом с гаражом в г.Краснодар

Новороссийский колледж строительства и экономики
Отделение строительных технологий и градостроительства
Дипломный проект на тему: "Двухэтажный жилой дом с гаражом в г.Краснодаре"

1.1 Характеристика района строительства

Проект жилого здания разработан для следующих условий строительства:
1 Город строительства – Краснодар
2 Район строительства III-Б
3 Расчетная зимняя температура наиболее холодной пятидневки -19ºС. Самые холодный месяц в году – январь со средней месячной температурой воздуха -1,6ºС. Средняя температура наиболее холодных суток -23ºС
4 Преобладающие ветры: летом – юго-западный (ЮЗ) и западный (З), зимой – северо-восточный (СВ) и восточный(В)
5 Вес снегового покрова на 1 м2 горизонтальной поверхности земли для II района – 0,9 кПа
6 Скоростной напор ветра на высоте 10 м от поверхности земли для III района – 0,45 кПа
7 Сейсмичность – 8 баллов
8 Глубина промерзания грунтов – 0,8 м
9 Грунт – песчано-глинистый
10 Уровень залегания грунтовых вод – -9,5 м

Здание – двухэтажное с чердаком и цокольным этажом размером в плане в осях 15,00 х 12,60 м, имеет один парадный вход. Высота этажа 2,7 м, высота цокольного этажа и мансарды – 2,4 м, общая высота здания – 11,14 м. За относительную отметку 0,000 принят уровень чистого пола первого этажа дома. Проектом предусмотрено утепление наружных стен плитами пенополистирола с устройством противопожарных обрамлений проемов и рассечек из жестких минераловатных плит с дальнейшей отделкой минеральной штукатуркой по щелочестойкой сетке. Для устройства внутриквартирных перегородок применяется глиняный обыкновенный кирпич. Согласно объемно–планировочному решению класс данного здания II, степень долговечности — II, степень огнестойкости — II.

Содержание
Введение 6
1 Общая часть 8
1.1 Характеристика района строительства 8
1.2 Генплан. Благоустройство 8
1.3 Общие указания по вертикальной планировке участка 10
2 Архитектурно-строительная часть 11
2.1 Теплотехнический расчет ограждающей конструкции 11
2.2 Объемно-планировочное решение 12
2.3 Экспликация помещений 13
2.4 Технико-экономические показатели 14
3 Строительные конструкции 15
3.1 Конструктивное решение 15
3.2 Спецификация оконных и дверных проемов 18
3.3 Спецификация сборных железобетонных элементов 19
3.4 Антисейсмические проектные решения 19
4 Отделка зданий 22
4.1 Наружная и внутренняя отделка 22
4.2 Ведомость отделки помещений 23
4.3 Ведомость полов 24
5 Инженерные сети и оборудование здания 25
5.1 Выбор и обоснование системы водоснабжения 25
5.2 Водопроводный ввод 26
5.3 Водомерный узел 27
5.4 Устройство внутренних сетей 28
5.5 Канализация 29
6 Расчетно-конструктивный 30
6.1 Исходные данные для расчета плиты перекрытия 30
6.2 Определение расчетного и конструктивного пролета 30
6.3 Определение нагрузок и усилий 31
6.4 Характеристики прочности бетона и арматуры. Подбор сечения 32
6.5 Расчет плиты по сечению, нормальному к продольной оси 33
6.6 Расчет плиты по сечению, наклонному к продольной оси 33
7 Технология и организация строительства 35
7.1 Указания по производству работ технологической карты 35
7.2 Калькуляция трудовых затрат 39
7.3 Контроль качества 40
7.4 Нормокомплект 40
7.5 Техника безопасности 41
7.6 Календарный план. Выбор и обоснование методов производства работ 44
7.7 Ведомость объемов работ 51
7.8 Ведомость трудовых затрат и машинного времени 57
7.9 Расчет монтажного крана 76
7.10 Ведомость машин и механизмов 77
7.11 Строительный генеральный план 77
7.12 Расчет временных зданий и сооружений, складов 79
7.13 Расчет временных коммуникаций 86
7.14. Мероприятия по охране окружающей среды, технике безопасности и пожарной безопасности на стройплощадке 90
7.15. Экология строительства 94
8 Экономический 96
8.1 Методика составления проектно-сметной документации 96
8.2 Основы ценообразования в строительстве 107
8.3 Локальная смета 111
8.4 Технико-экономические показатели 143
Заключение 144
Список используемых источников 145

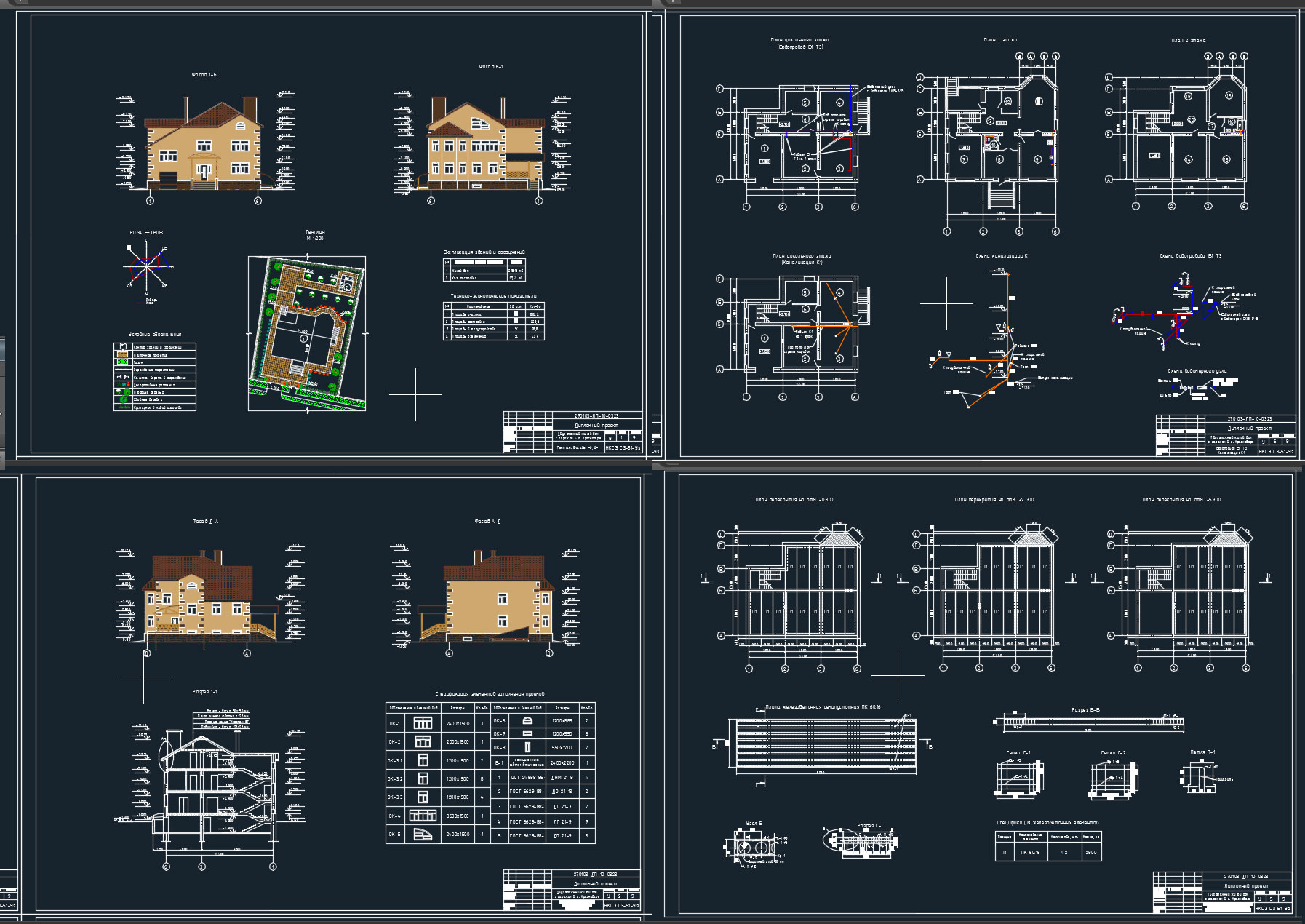

Состав: Все чертежи (планы, разрезы, фасады) 9шт + пояснительная записка Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Двухэтажный жилой дом с гаражом в г.Краснодар

Дипломный проект\диплом.bak
Дипломный проект\ПЗ на дипломный проект.doc
Дипломный проект
