Конкурс асов 3D-моделирования

Двухэтажный жилой дом с цоколем и гаражом

СПбГАСУ
Кафедра архитектурно-строительных конструкций
Курсовой проект по дисциплине "Архитектурно-строительные конструкции"
На тему: "проектирование коттеджа из кирпича"
Санкт - Петербург 2015

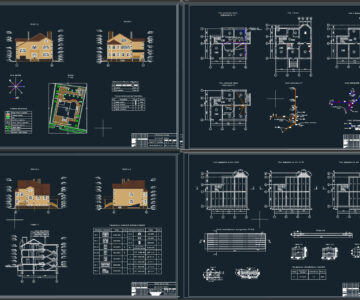

1. Ведомость рабочих чертежей

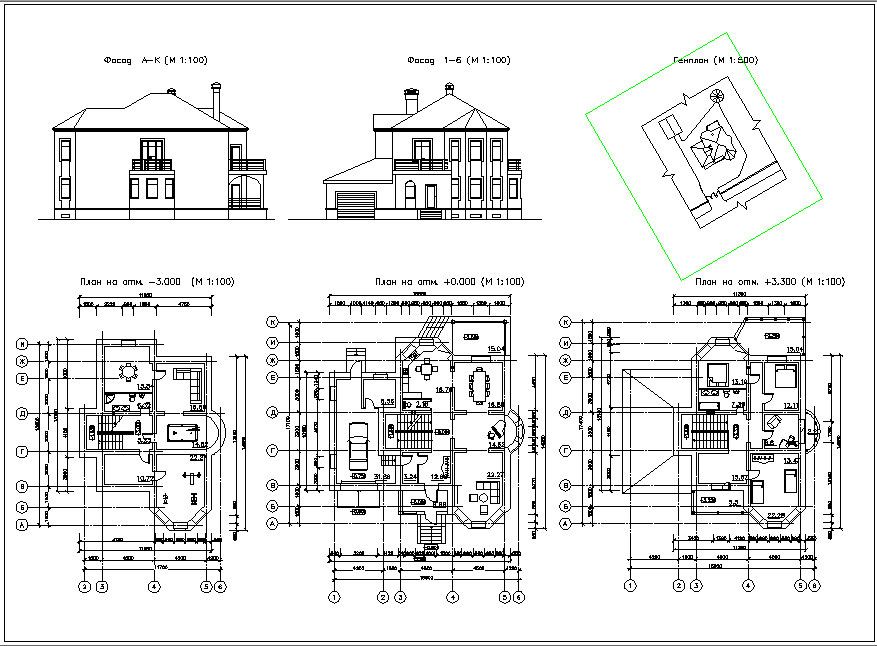

1. Фасады М 1:100;
2. Планы цокольного, первого и второго этажей М 1:100;
3. Разрез 1-1 М 1:50;
4. План перекрытий и план фундаментов М 1:100;
5. Планы кровли и стропил М 1:100;
6. Разрез по наружной стене здания, узлы М 1:20
7. Генеральный план М 1:100;

2. Исходные данные
Район строительства – г. Курск.
Здание – двухэтажный жилой дом с цоколем и гаражом для одной семьи. Вокруг здания запроектирована отмостка шириной 0,8 м. Расчетная зимняя температура наружного воздуха на основании СНиП 2.01.01.82 «Строительная климатология и геофизика» для наиболее холодной пятидневки -26°С.
В проекте приняты следующие нормативные нагрузки по СНиП 2.01.07-85 «Нагрузки и воздействия»:
– ветровая по району I – 0,6 кПа
– снеговая по району IV – 1,8 кПа
Грунты – пески плотные пылеватые влажные.
Глубина промерзания грунта - 0,369 м.

Состав: Планы, Фасады, Разрезы, ПЗ Язык документа

Софт: AutoCAD 2013
