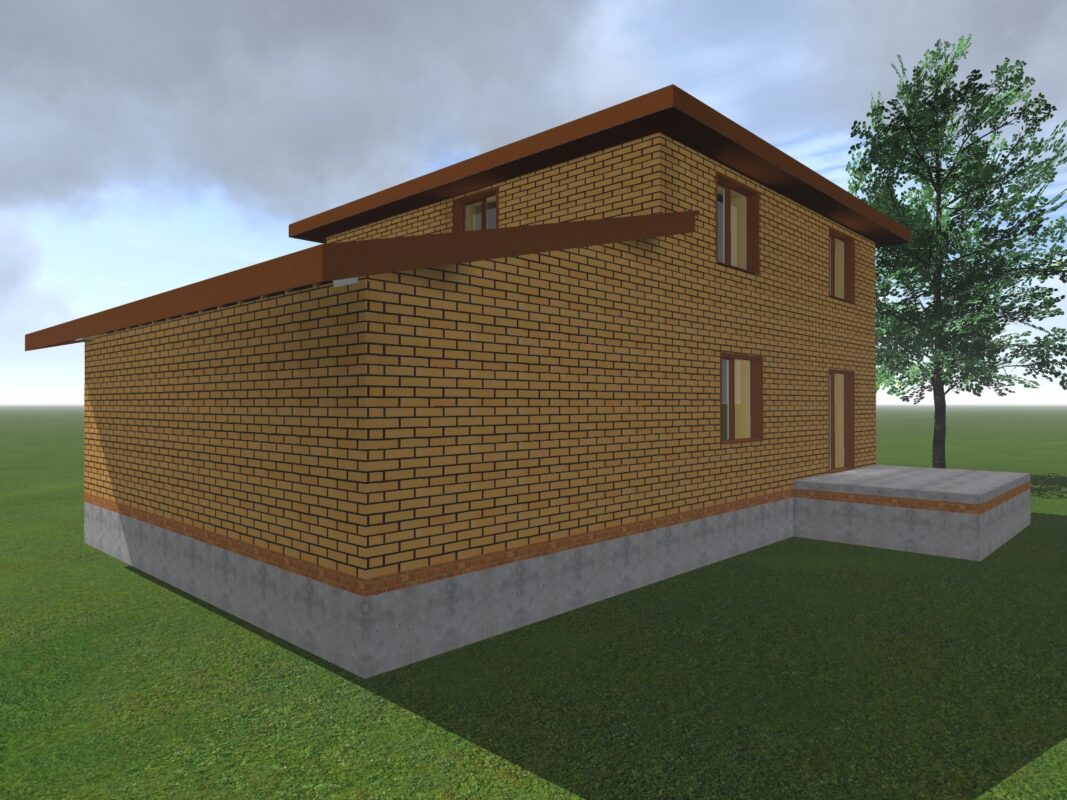

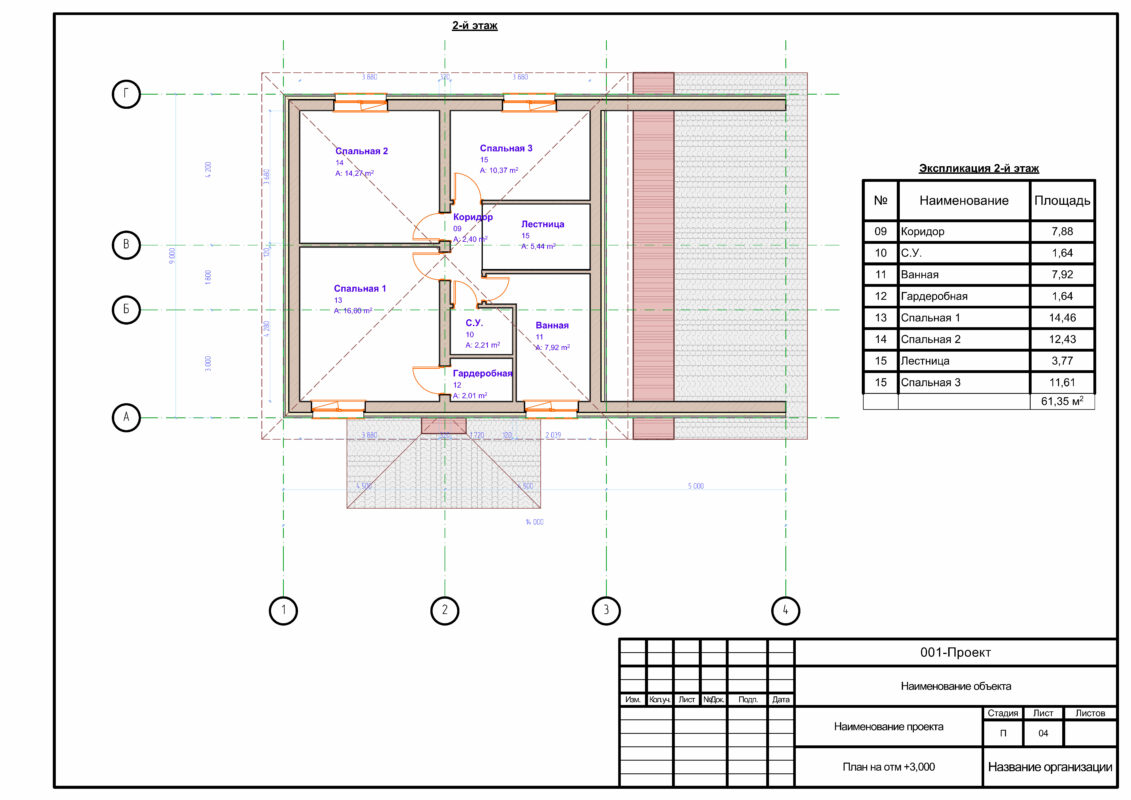

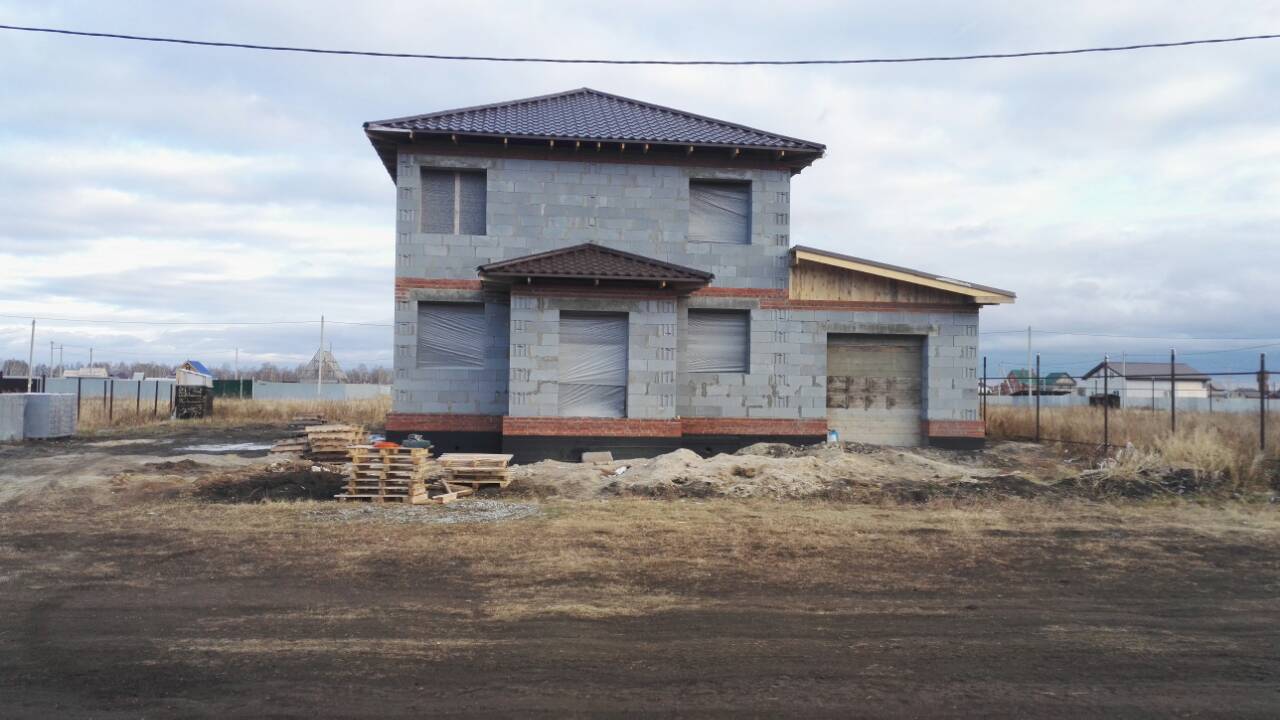

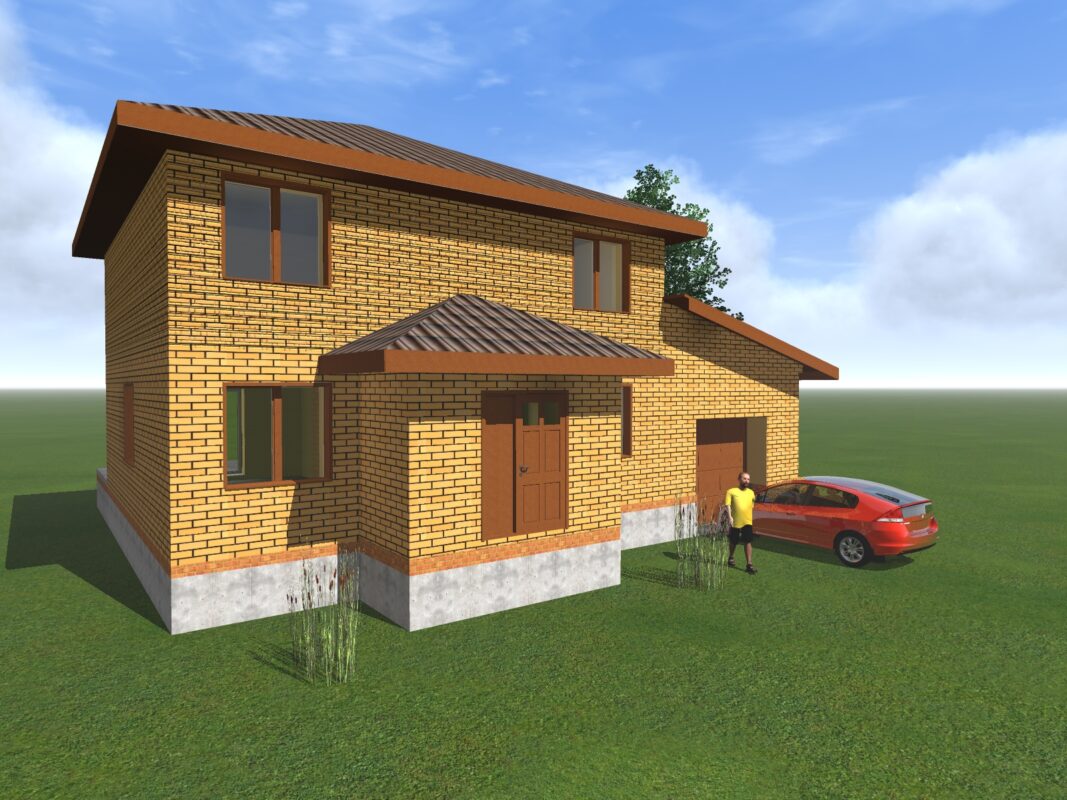

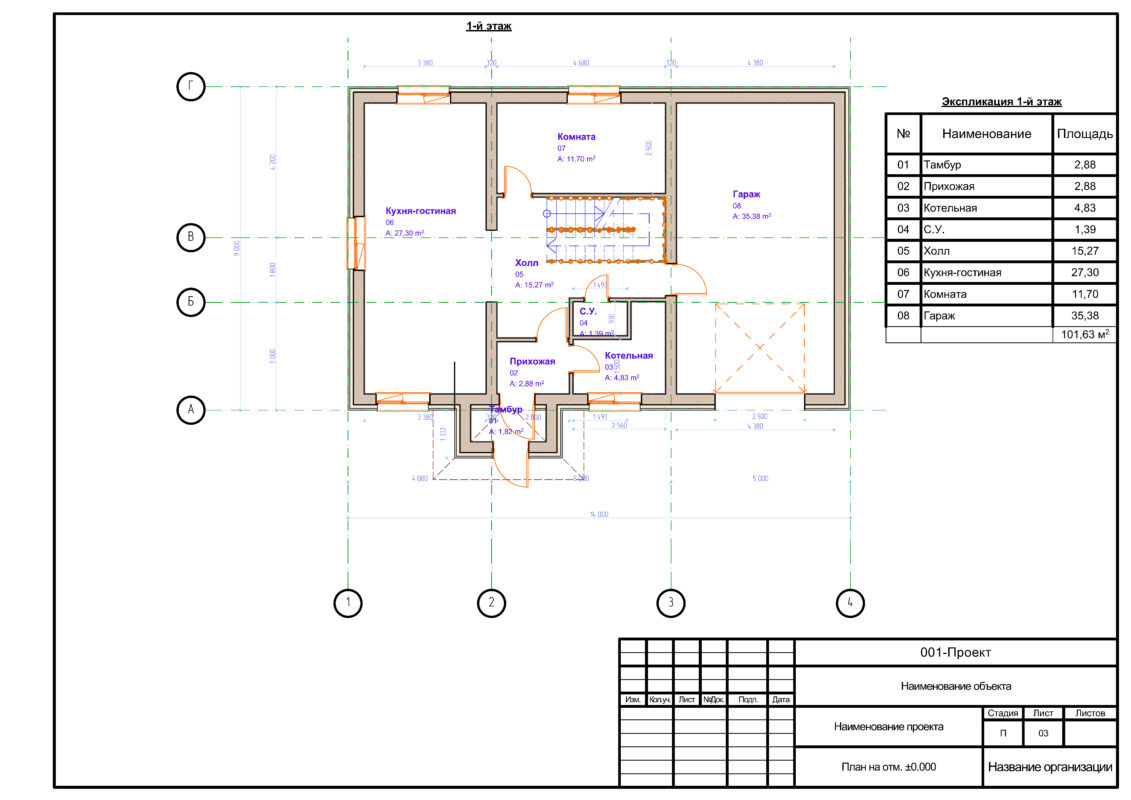

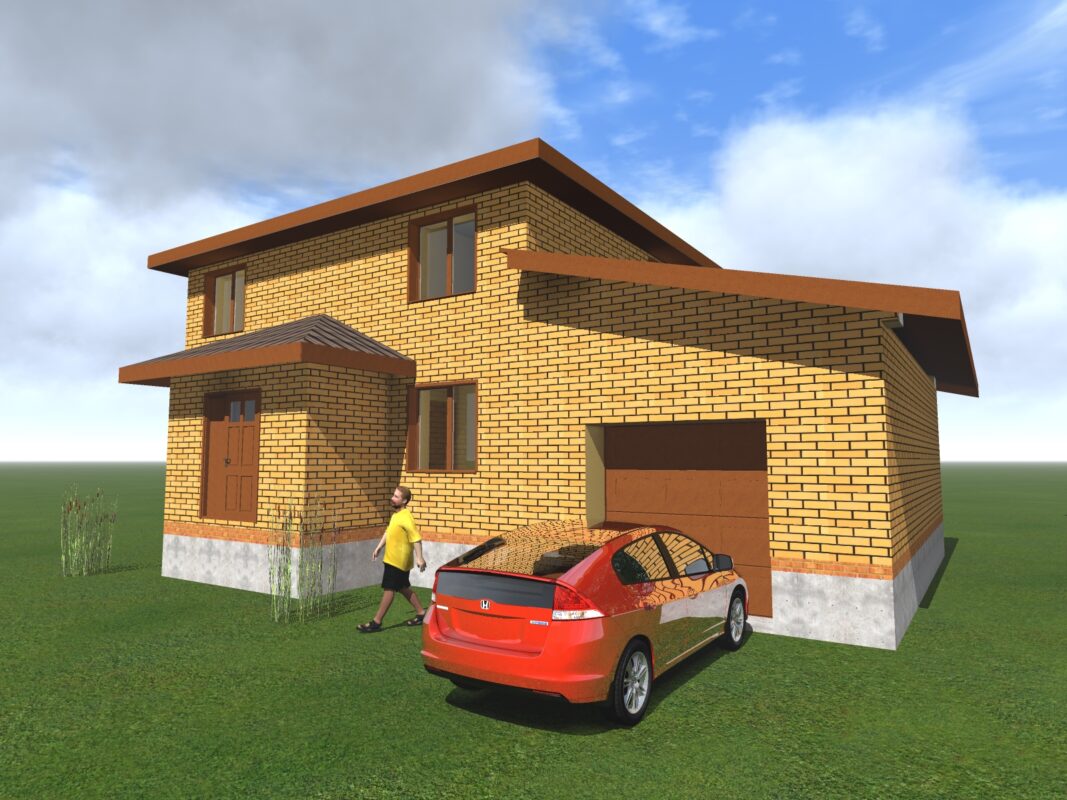

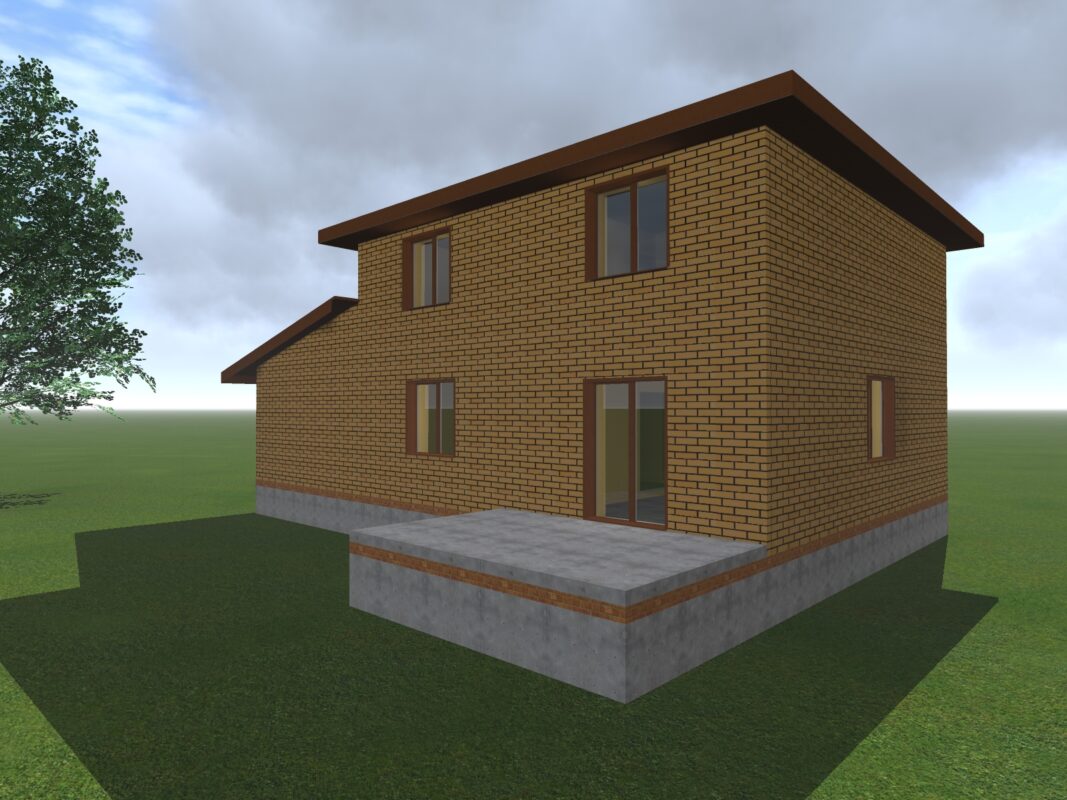

реализованный проект двухэтажного дома 9х9м с пристроенным гаражом из газобетона 400мм с облицовкой кирпичом. Выполнен в программе архикад 17. Есть ведомость материалов, пояснительная записка. В архиве несколько вариантов, на картинке 03й.
1. Климатические условия района строительства:
- Расчетная температура наружного воздуха (средняя температура наиболее холодной пятидневки} -34° С
- Нормативное ветровое давление (II ветробой район по СНиП 2.01.07-85*) - 30 кг/м
- Расчетная снеговая нагрузка (III снеговой район по СНиП 2.01.07-85*) - 180 кг/м.
2. За относительную отм. 0.000 принят уровень чернового пола первого этажа.
3. Проектируемое здание имеет неотапливаемое чердачное помещение. Размеры надземной части здания в крайних осях - 14x14,7м. Максимальная высота здания 8,078м по коньку относительно отм. 0,000.
4. Наружные стены первого этажа до отм. -0.160 выполнить из одинарного полнотелого кирпича ГОСТ 530-2007 М100 на
растворе М50 с армированием кладочной сеткой 6AIII 100x100 Стены выше отм. 0.000 возводят из газоблока D500. В качестве отделочного материала поверхностей стен принят облицовочный кирпич. Перегородки и выполнить из газоблока толщиной 100 мм на клеевой раствор.
5. Перекрытие под первым и вторым этажом - пустотелые плиты перекрытия, чердачное перекрытие - деревянные конструкции.
6. Кровля выполнена из деревянных конструкций с покрытием из металлочерепицы.
7. Проект конструкций выполнен в соответствии с требованиями СНиП 11-23-81 "Стальные конструкции. Нормы проектирования", СНиП 2.03.01-84* "Бетонные и железобетонные конструкции", СНиП II-25-80 "Деревянные конструкции".
8. Строительно-монтажные работы вести по технологическим картам в соответствии со СНиП III-4-80* "Техника безопасности в строительстве".
9. Изготовление и монтаж металлических конструкций производить в соответствии с указаниями СНиП 111-18-75 "Металлические конструкции. Правила изготовления, монтажа и приемки". СНиП 3.03.01-87 "Несущие и ограждающие конструкции".
10. При транспортировке и монтаже должны быть обеспечены прочность и устойчивость стальных конструкций. Дефекты конструкций исправлять до монтажа.
11. Работы по бетонированию монолитных железобетонных конструкций производить в соответствии с требованиями СНиП 3.03.01-87 "Несущие и ограждающие конструкции".
12. Контроль прочности тяжелого бетона при возведении и изготовлении монолитных конструкций в соответствии со СНиП 2.03.01-84 "Бетонные и железобетонные конструкции. Нормы проектирования" производить по ГОСТ 10180-78* "Бетоны. Методы определения прочности на сжатие и растяжение".
13. Поверхности металлоконструкции обезжирить, окрасить слоем грунтовки ГФ-021 ГОСТ 25129-82* и покрыть краской "Огнелат". Антикоррозионную защиту проводить в соответствии с требованиями СНиП 2.03.11-85.
14. Для изготовления деревянных конструкций использовать сосну не ниже 2 сорта, W<20% с огнезащитной и антисептической обработкой составом ББК-3.
15. Проект разработан для строительства в летних условиях. При производстве работ в зимних условиях следует руководствоваться указаниями соответствующих разделов СНиП 3.03.01-88 и СНиП 11-22-81.
