Хозяйственная постройка универсального назначения

200

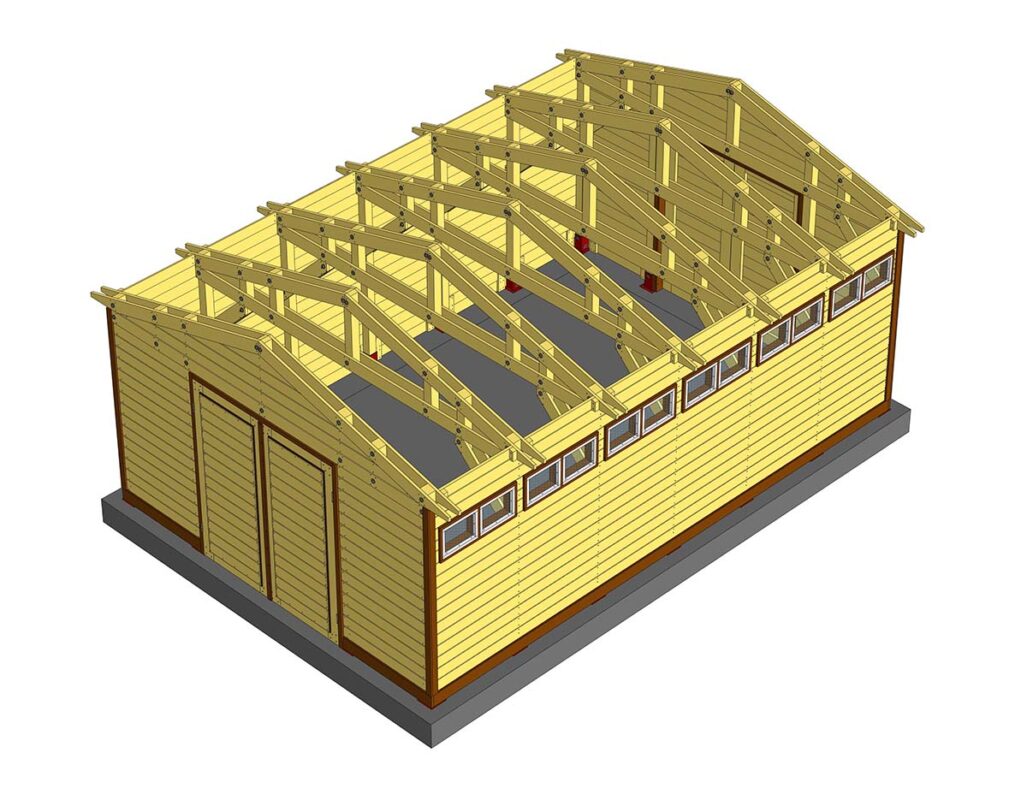

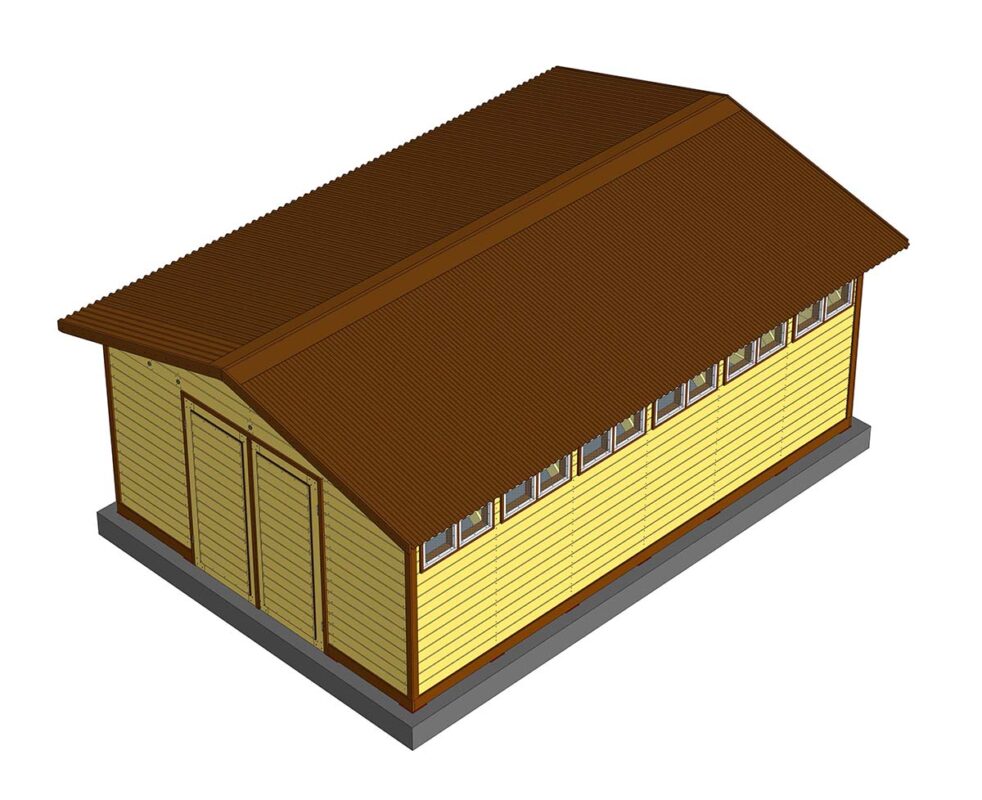

Хозяйственная постройка универсального назначения может быть гаражом для легкового автомобиля, сараем, складом, мастерской и т.д. Конструкции постройки выполнены из пиломатериалов — доски 150х30 мм, 150х25 мм, 100х20 мм, брус 100х100 мм. Кровля двухскатная из ондулина. Фундамент бетонный неглубокого заложения (150 мм), ленточный армированный. Арматура 12 — 10 мм. Постройка неотапливаемая. Размеры в осях 6600х4400 мм, высота по коньку 3200 мм. Площадь пола 30,7 м2. Масса фундамента 532 кг. Общая масса постройки 6760 кг. В модели данной постройки установлены ВСЕ крепёжные элементы — дверные петли, шурупы, болты, шайбы и гайки. Для данной модели разработана опалубка в слое «Опалубка мастерской в сборе».

3D Модели Гараж мастерская сарай склад

Автор

Владимир Жабин

Дата

25.12.2024

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 22 Как открыть?

Содержимое архива

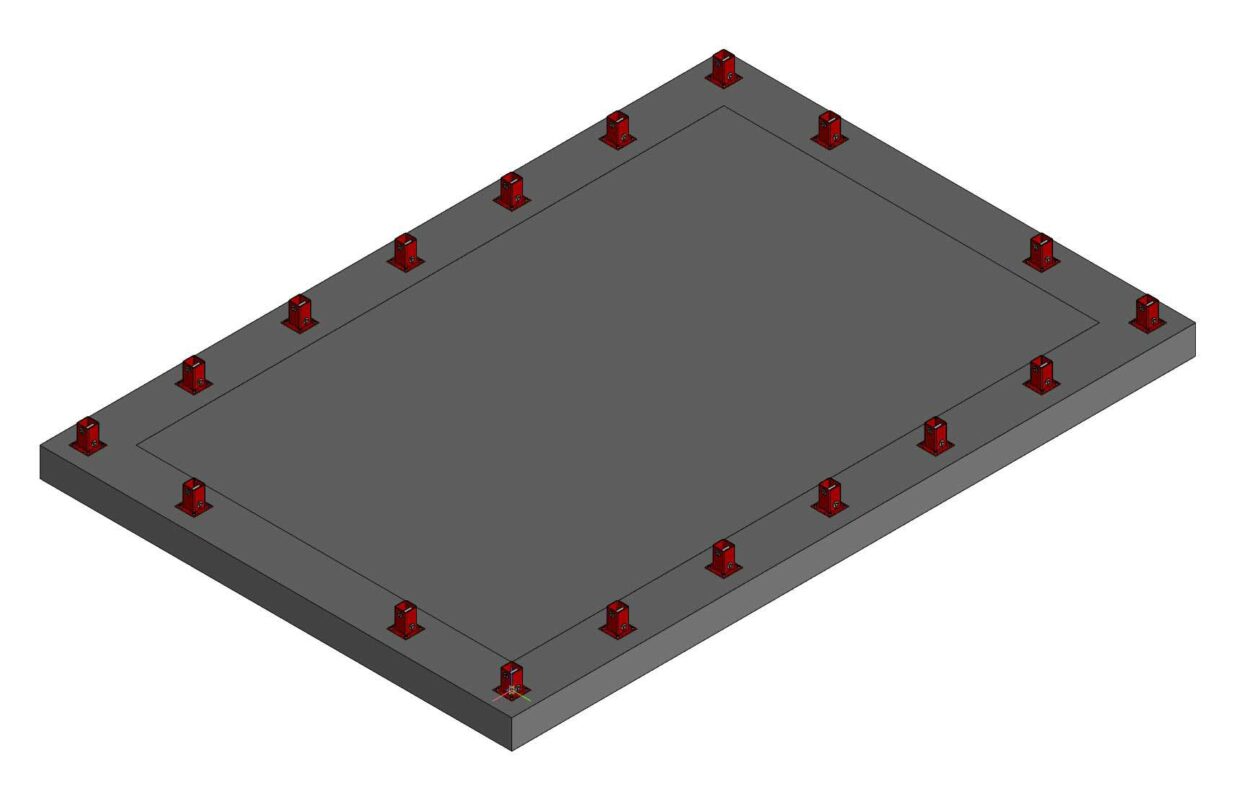

Фундамент мастерской

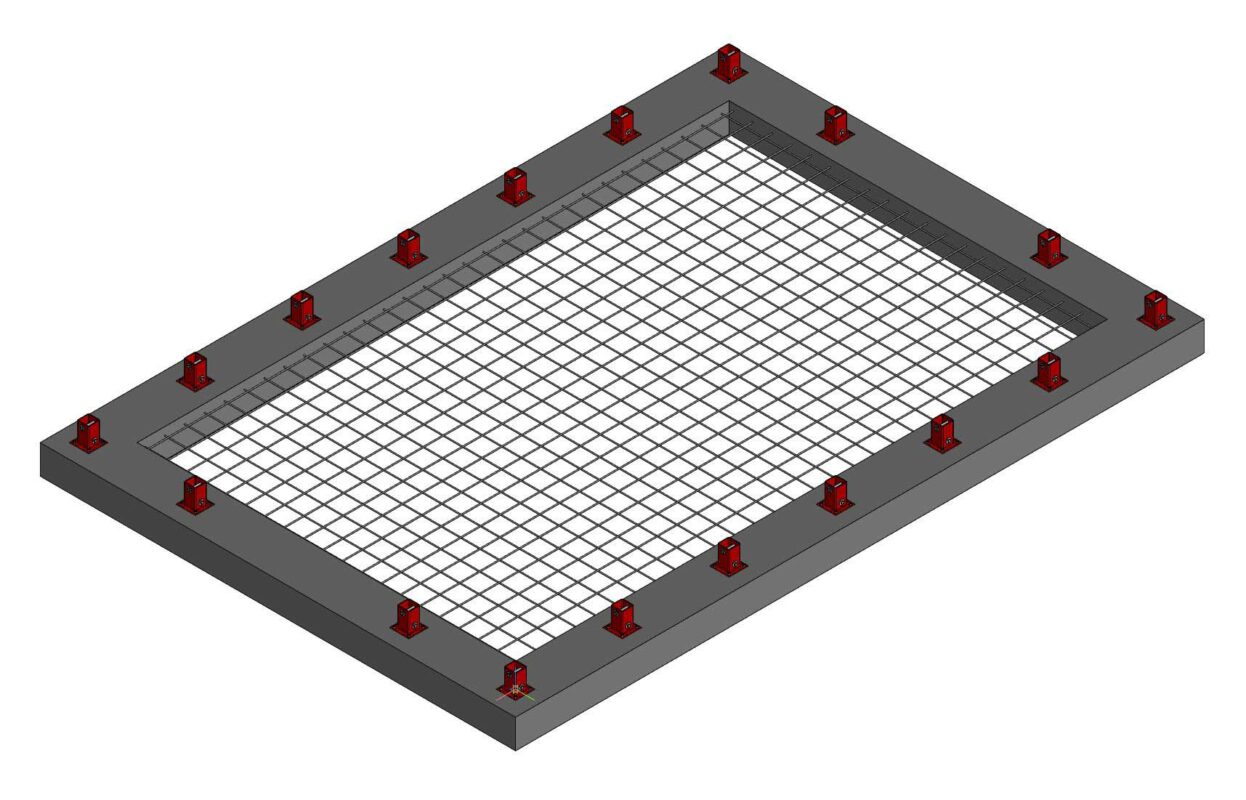

- Арматура 12 - АII - 326.m3d
- Арматура 12 - АII - 3940.m3d
- Арматура 12 - АII - 440-1.m3d
- Арматура 12 - АII - 440.m3d
- Арматура 12 - АII - 7040.m3d
- Арматура фундамента мастерской в сборе.a3d
- Арматура-10х3880.m3d
- Арматура-10х6080.m3d
- Бетон-300 мм.m3d
- Бетонная подготовка-100 мм.m3d

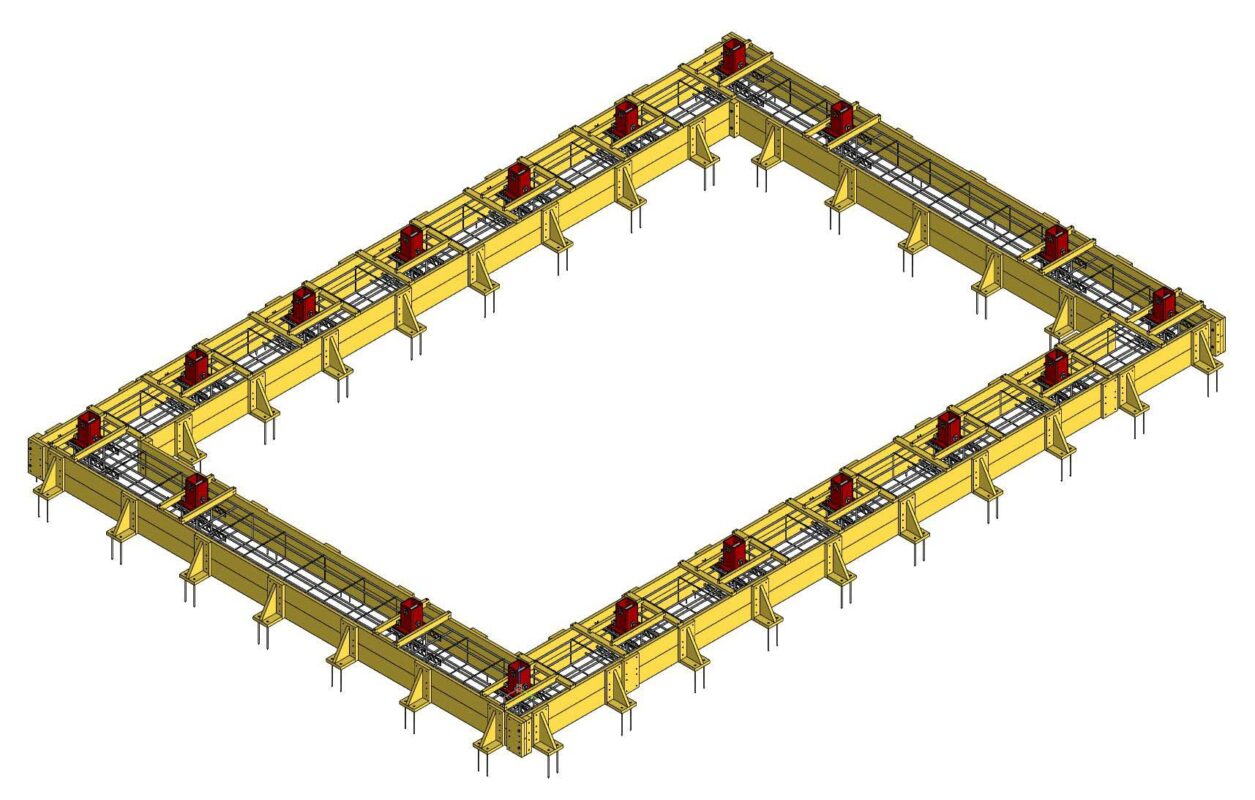

- Детали опалубки
  - Брус 300х50х50 с отв..m3d
  - Брусок 250х25х25.m3d
  - Доска 1100х150х25.m3d
  - Доска 300х150х25(верт).m3d
  - Доска 3850х150х25.m3d
  - Доска 5050х150х25.m3d
  - Доска 6000х150х25.m3d
  - Доска 6100х150х25.m3d
  - Доска сшивная 300х150х25.m3d
  - Доска упора 150х150х25.m3d
  - Доска упора 250х150х25 диагональ.m3d
  - Доска упора 300х150х25.m3d

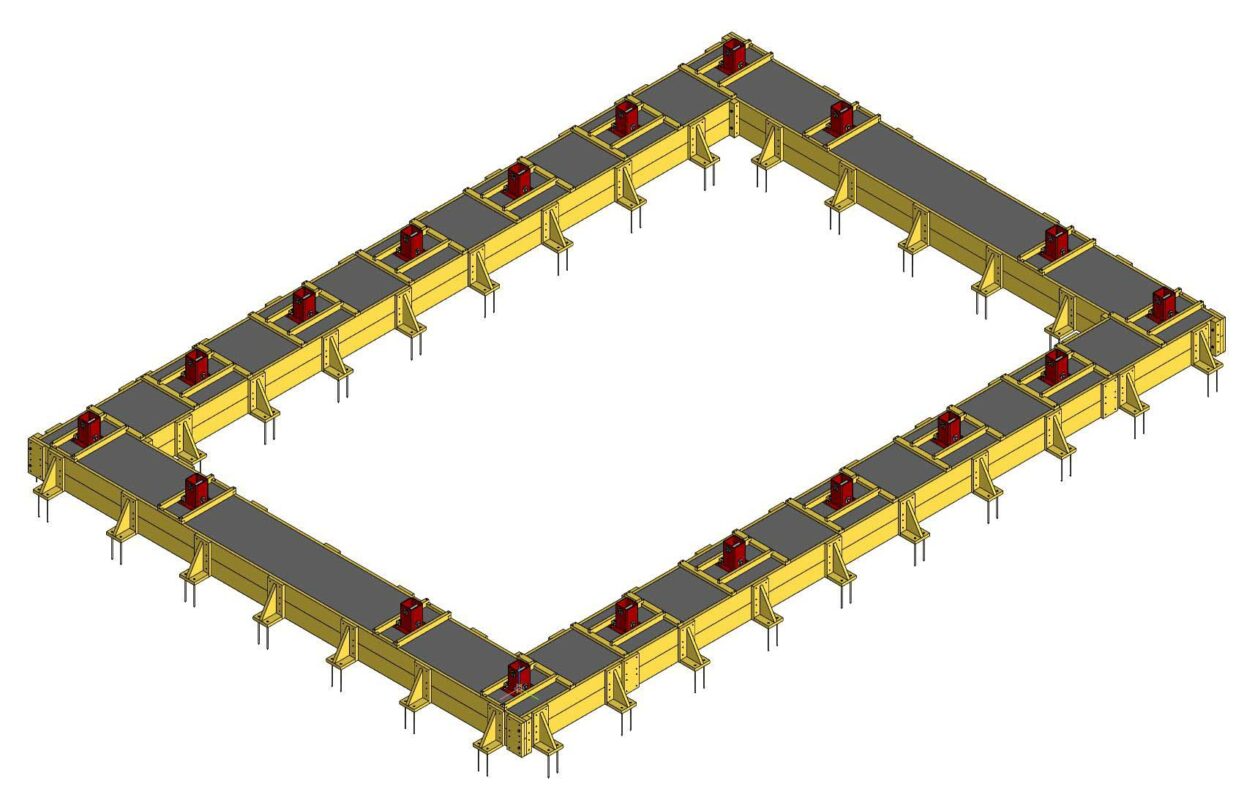

  - Опалубка мастерской сборе.a3d
  - Подвес закладной в сборе.a3d
  - Подвес закладной-1 в сборе.a3d
  - Подвес закладной-1.m3d
  - Подвес закладной-2 в сборе.a3d
  - Подвес закладной.m3d
  - Стяжка 550х50х25.m3d
  - Упор опалубки.a3d
  - Щит 3850х150х25 в сборе.a3d
  - Щит 5050х300х25 в сборе.a3d
  - Щит 6100х300х25 в сборе.a3d
  - Щит 7100х30х25 в сборе.a3d
- Закладная в сборе.a3d
- Обвязка-1.m3d
- Обвязка-2.m3d
- Площадка закладной.m3d
- Полка.m3d
- Сетка 3880х6080.a3d
- Стакан фундамента.m3d
- Стержень-1.m3d
- Фундамент мастерской в сборе.a3d
Петли дверей мастерской
- Ось петли-100х72.m3d
- Петля-1.m3d
- Петля-100х72 в сборе.a3d
- Петля-2.m3d
Картинки мастерской
- Мастерская в сборе-1.jpg
- Мастерская в сборе-11.jpg
- Мастерская в сборе-111.jpg
- Мастерская в сборе-1111.jpg
- Мастерская в сборе-11111.jpg
- Мастерская в сборе-111111.jpg
- Мастерская в сборе-1111111.jpg

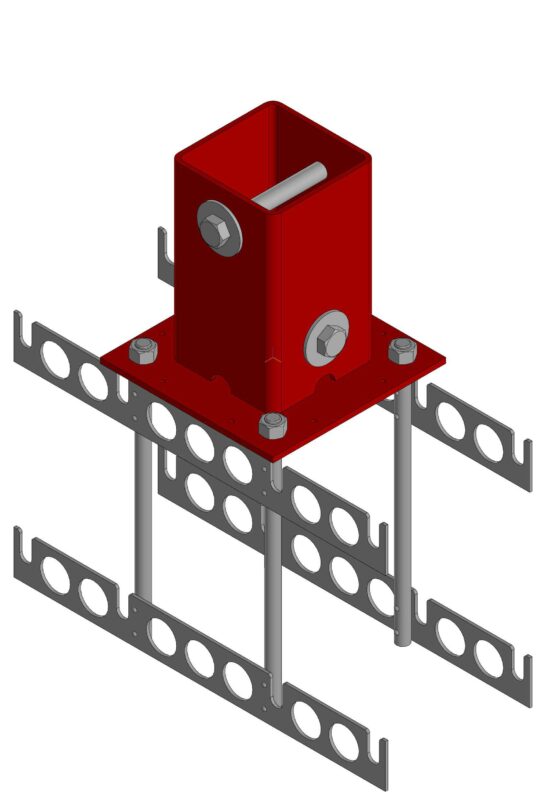

- Опора-закладная в сборе.jpg

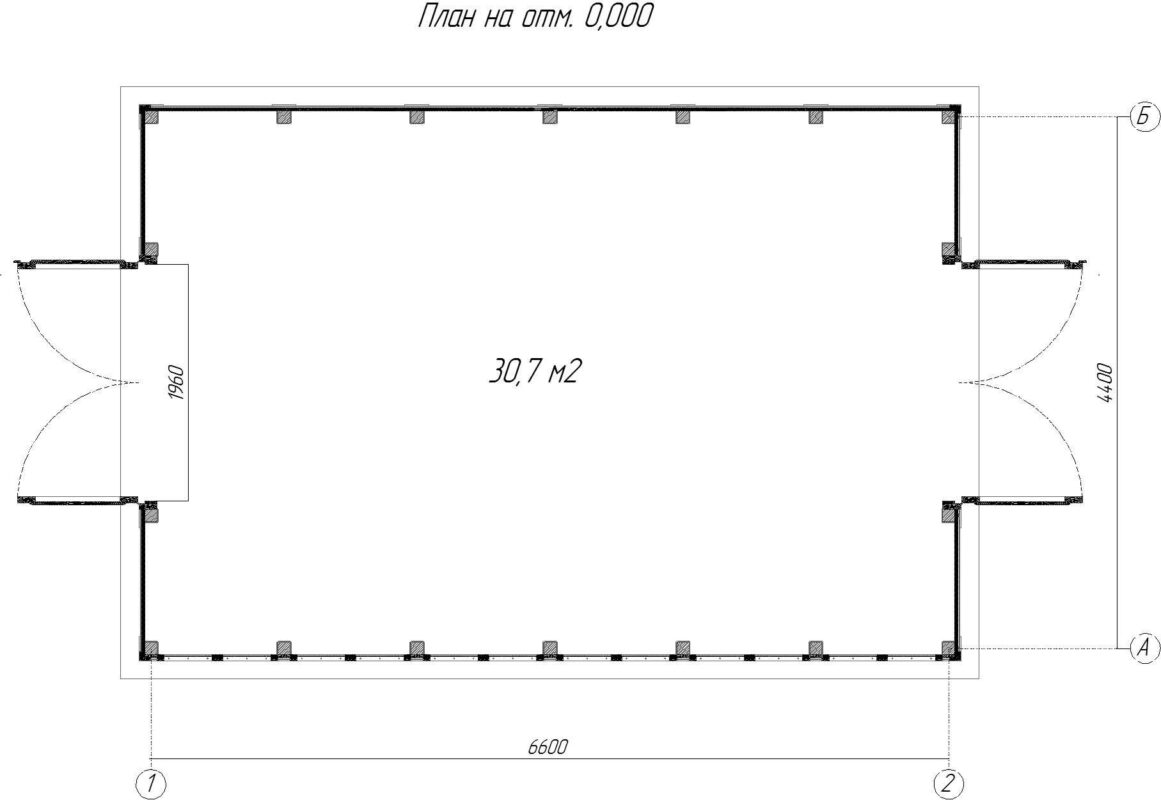

- План на отм. 0,000.jpg

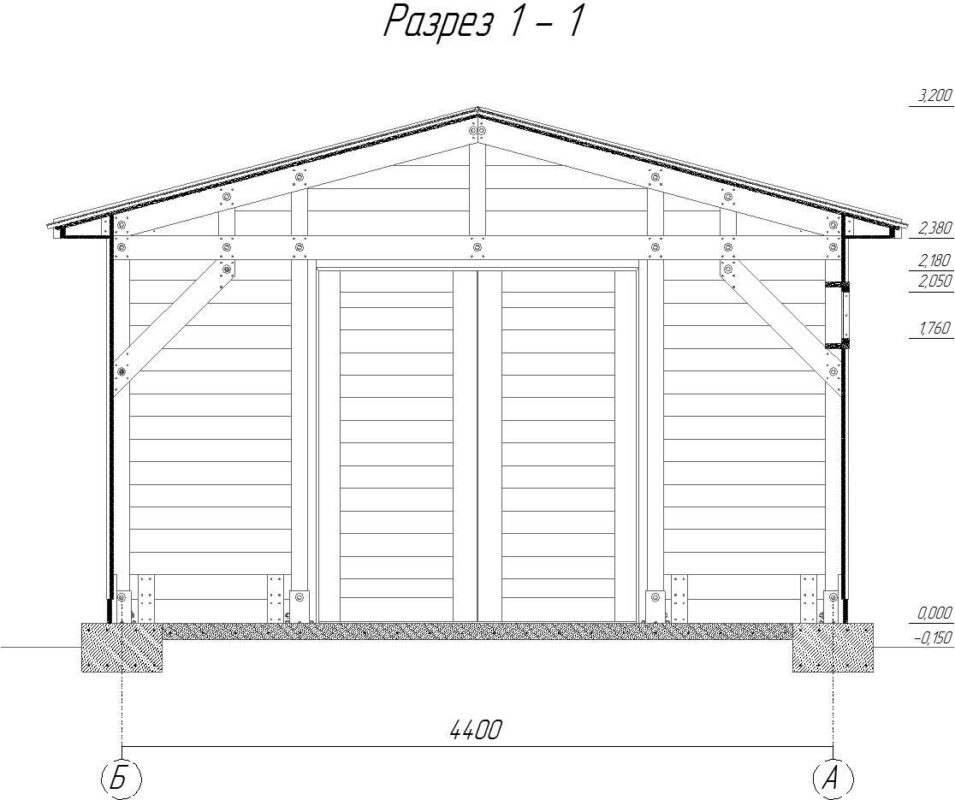

- Разрез 1 - 1.jpg
