Декоративные решетки для ниши радиатора

0
0
32
0
0
20

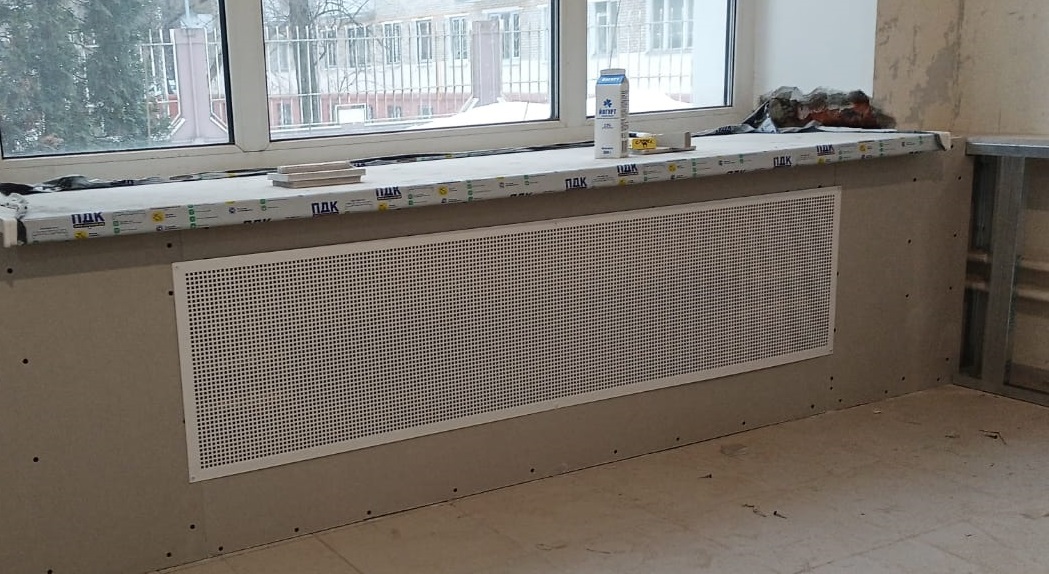

Решетки декоративные для ниши радиатора - изготавливаются из стального листа толщиной 2мм и окрашиваются порошковой краской.

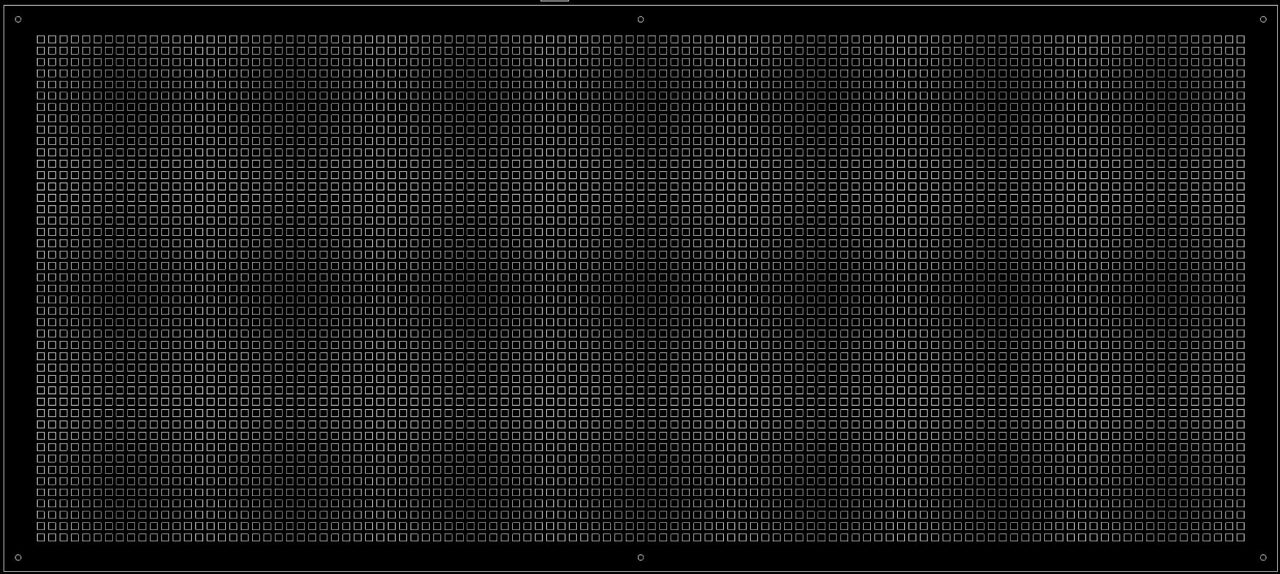

-Размер ячеек решетки 5х5мм, ширина перемычек 3мм., по периметру решеток от края до ячеек отступ шириной 20мм.
-По периметру решеток 6 крепежных отверстий диаметром 4мм - 4 в углах и 2 по центру сверху и снизу.
-Цвет RAL1013 матовый (или другой на выбор).

1220х420 - 2мм
1600х400 - 2мм
900х400 - 2мм


Сообщить о проблеме
Автор
user-avatar user-2250760
Дата
28.02.2025
Язык
Русский
Состав
3D модели, dxf для резки
Софт
SolidWorks 2020 Как открыть?
Содержимое архива
  • 900х400 - 2мм - 1шт.SLDPRT
  • 900х400 - 2мм.DXF
  • 1220х420 - 2мм - 1шт.SLDPRT
  • 1220х420 - 2мм.DXF
  • 1600х400 - 2мм - 70шт.SLDPRT
  • 1600х400 - 2мм.DXF
  • решетки.PDF
  • решетки.SLDDRW
