Приспособление для сборки стола

Приспособление предназначено для закрепления по периметру столешницы, из плиты ЛДСП толщиной 16 мм, пластиковой окантовки, саморезами с прессшайбой 4,2х16.

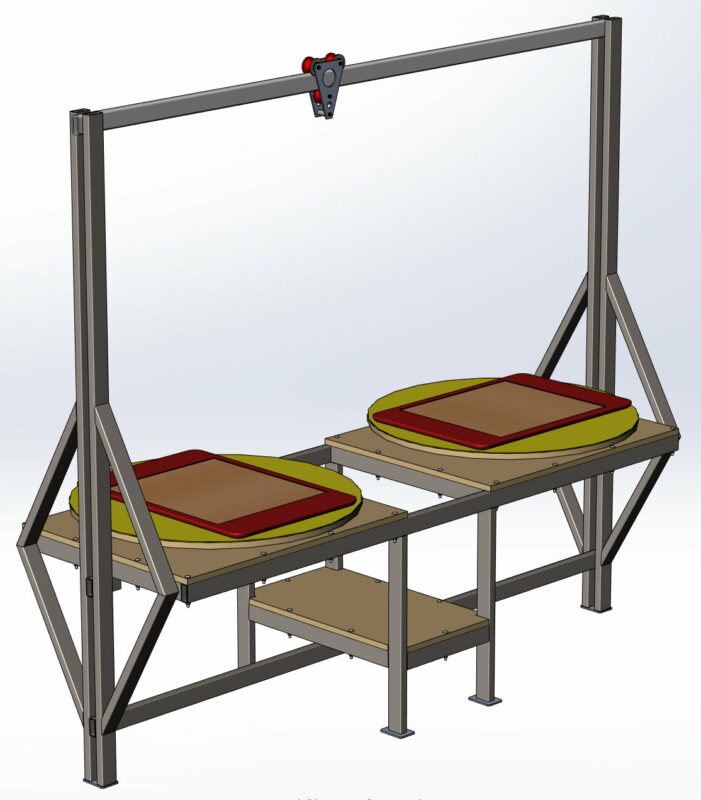

Столешница, в приспособлении, устанавливается на поворотные основания. На верхней перекладине рамы расположена подвижная роликовая опора для закрепления шуруповерта, между рабочими столами предусмотрено место для установки ёмкости с крепежом.

2D чертежи узлов и деталей. Общий сборочный 3D детали 3D Модели 3D модели Solidworks Приспособление

Автор

Эдуард

Дата

07.10.2026

Язык

Русский

Состав

3Д сборка и деталировка, сборочные чертежи (СБ), спецификации, чертежи деталей, ЗД модель сборки в формате STEP AP214.

Софт

SolidWorks 2025.05 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - Д2.04.092.01.00 Рама стола.pdf
  - Д2.04.092.01.00 Рама стола.SLDASM
  - Д2.04.092.01.00 Рама стола.SLDDRW
  - Д2.04.092.01.01 Труба.SLDDRW
  - Д2.04.092.01.01 Труба.SLDPRT
  - Д2.04.092.01.02 Труба нижняя.SLDDRW
  - Д2.04.092.01.02 Труба нижняя.SLDPRT
  - Д2.04.092.01.03 Труба поперечная.SLDDRW
  - Д2.04.092.01.03 Труба поперечная.SLDPRT
  - Д2.04.092.01.04 Труба боковая.SLDDRW
  - Д2.04.092.01.04 Труба боковая.SLDPRT
  - Д2.04.092.01.05 Подкос.SLDDRW
  - Д2.04.092.01.05 Подкос.SLDPRT
  - Д2.04.092.01.06 Труба верхняя.SLDDRW
  - Д2.04.092.01.06 Труба верхняя.SLDPRT
  - Д2.04.092.01.07 Опора стола.SLDDRW
  - Д2.04.092.01.07 Опора стола.SLDPRT
- - Д2.04.092.02.00 Корпус опоры.SLDASM
  - Д2.04.092.02.00 Корпус опоры.SLDDRW
  - Д2.04.092.02.00СП Корпус опоры.pdf
  - Д2.04.092.02.01 Корпус.SLDDRW
  - Д2.04.092.02.01 Корпус.SLDPRT
  - Д2.04.092.02.02 Фланец.SLDDRW
  - Д2.04.092.02.02 Фланец.SLDPRT
  - Д2.04.092.02.03 Ребро.SLDDRW
  - Д2.04.092.02.03 Ребро.SLDPRT
  - Д2.04.092.02.04 Втулка.SLDDRW
  - Д2.04.092.02.04 Втулка.SLDPRT
- - Д2.04.092.03.00 Ролик опорный.SLDASM
  - Д2.04.092.03.00 Ролик опорный.SLDDRW
  - Д2.04.092.03.00СП Ролик опорный.pdf
  - Д2.04.092.03.01 Опора ролика.SLDDRW
  - Д2.04.092.03.01 Опора ролика.SLDPRT
  - Д2.04.092.03.02 Ось ролика.SLDDRW
  - Д2.04.092.03.02 Ось ролика.SLDPRT
  - Д2.04.092.03.03 Шайба упорная.SLDDRW
  - Д2.04.092.03.03 Шайба упорная.SLDPRT
- - Д2.04.092.04.00 Стол поворотный.SLDASM
  - Д2.04.092.04.00 Стол повортный.SLDDRW
  - Д2.04.092.04.00СП Стол повортный.pdf
  - Д2.04.092.04.01 Столешница.SLDDRW
  - Д2.04.092.04.01 Столешница.SLDPRT
  - Д2.04.092.04.02 Кольцо опорное.SLDDRW
  - Д2.04.092.04.02 Кольцо опорное.SLDPRT
  - Д2.04.092.04.03 Покрытие стола.SLDDRW
  - Д2.04.092.04.03 Покрытие стола.SLDPRT
  - Д2.04.092.04.04 Вал опоры.SLDDRW
  - Д2.04.092.04.04 Вал опоры.SLDPRT
- - Д2.04.092.03.03 Шайба упорная.SLDPRT
  - Д2.04.092.05.00 Подвеска.SLDASM
  - Д2.04.092.05.00 Подвеска.SLDDRW
  - Д2.04.092.05.00СП Подвеска.pdf
  - Д2.04.092.05.01 Ролик подвески.SLDDRW
  - Д2.04.092.05.01 Ролик подвески.SLDPRT
  - Д2.04.092.05.02 Ось ролика.SLDDRW
  - Д2.04.092.05.02 Ось ролика.SLDPRT
  - Д2.04.092.05.03 Втулка.SLDDRW
  - Д2.04.092.05.03 Втулка.SLDPRT
  - Д2.04.092.05.04 Стенка.SLDDRW
  - Д2.04.092.05.04 Стенка.SLDPRT
- - ССД.21.030 Столешница.SLDPRT
  - ССД.31.030 Столешница.SLDPRT
- - Подшипник 80201 ГОСТ 7242-81.SLDPRT
  - Саморез с прессшайбой 4,2х16.SLDPRT
- - Болт М6-6gx65.05 ГОСТ 7798-70.SLDPRT
  - Болт М6-6gx70.05 ГОСТ 7798-70.SLDPRT
  - Болт М8-6gx40.05 ГОСТ 7798-70.SLDPRT
  - Болт М8-6gx45.05 ГОСТ 7798-70.SLDPRT
  - Болт М8x100.05 ГОСТ 7802-81.SLDPRT
  - Гайка М6-7H.05 ГОСТ 5915-70.SLDPRT
  - Гайка М8-7H.05 ГОСТ 5915-70.SLDPRT
  - Гайка М10-6H.NF ГОСТ Р50273-92.SLDPRT
  - Гайка М10-7H.05 ГОСТ 5915-70.SLDPRT
  - Гайка М12-7H.NF ГОСТ Р50273-92.SLDPRT
  - Шайба 6 65Г ГОСТ 6402-70.SLDPRT
  - Шайба 6.05 ГОСТ 11371-78.SLDPRT
  - Шайба 8 65Г ГОСТ 6402-70.SLDPRT
  - Шайба 8.05 ГОСТ 6958-78.SLDPRT
  - Шайба 10 65Г ГОСТ 6402-70.SLDPRT
  - Шайба 10.05 ГОСТ 11371-78.SLDPRT
- Д2.04.092.00.00 Приспособление для сборки стола.SLDASM

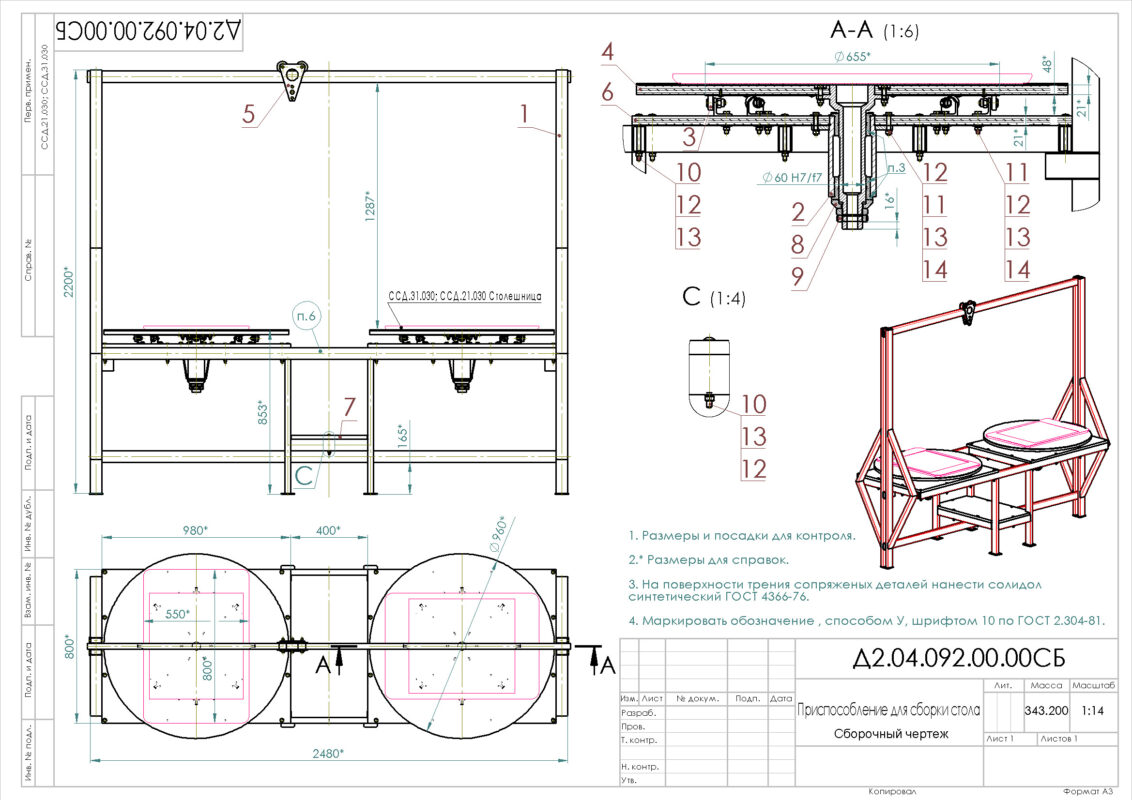

- Д2.04.092.00.00 Приспособление для сборки стола.SLDDRW
- Д2.04.092.00.00 Приспособление для сборки стола.STEP
- Д2.04.092.00.00 Приспособление для сборки стола_1.jpg
- Д2.04.092.00.00 Приспособление для сборки стола_2.JPG
- Д2.04.092.00.00СП Приспособление для сборки стола.pdf
- Д2.04.092.00.01 Крышка стола нижняя.SLDDRW
- Д2.04.092.00.01 Крышка стола нижняя.SLDPRT
- Д2.04.092.00.02 Крышка опорная.SLDDRW
- Д2.04.092.00.02 Крышка опорная.SLDPRT
- Д2.04.092.00.03 Кольцо упорное.SLDDRW
- Д2.04.092.00.03 Кольцо упорное.SLDPRT
- Д2.04.092.00.04 Гайка упорная.SLDDRW
- Д2.04.092.00.04 Гайка упорная.SLDPRT

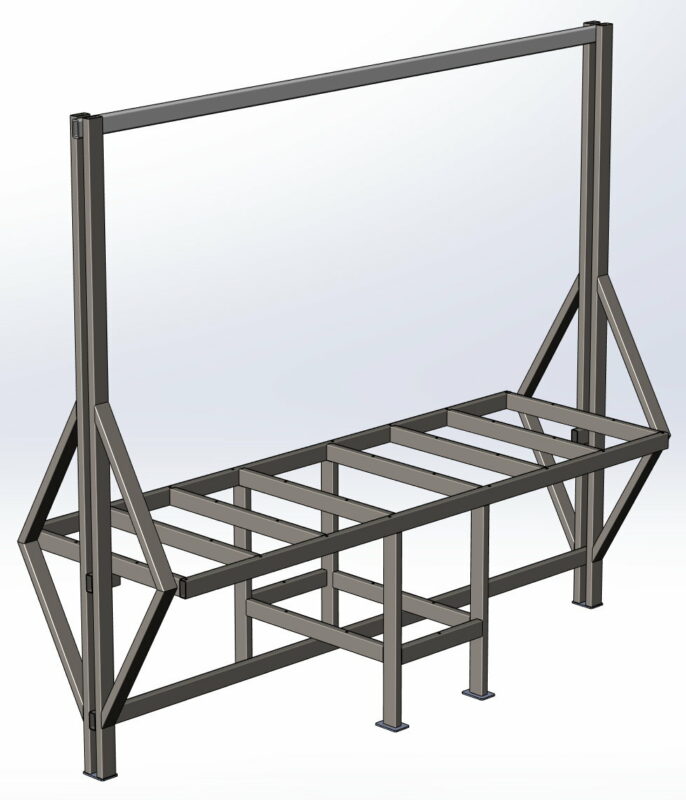

- Д2.04.092.01.00 Рама стола_1.jpg

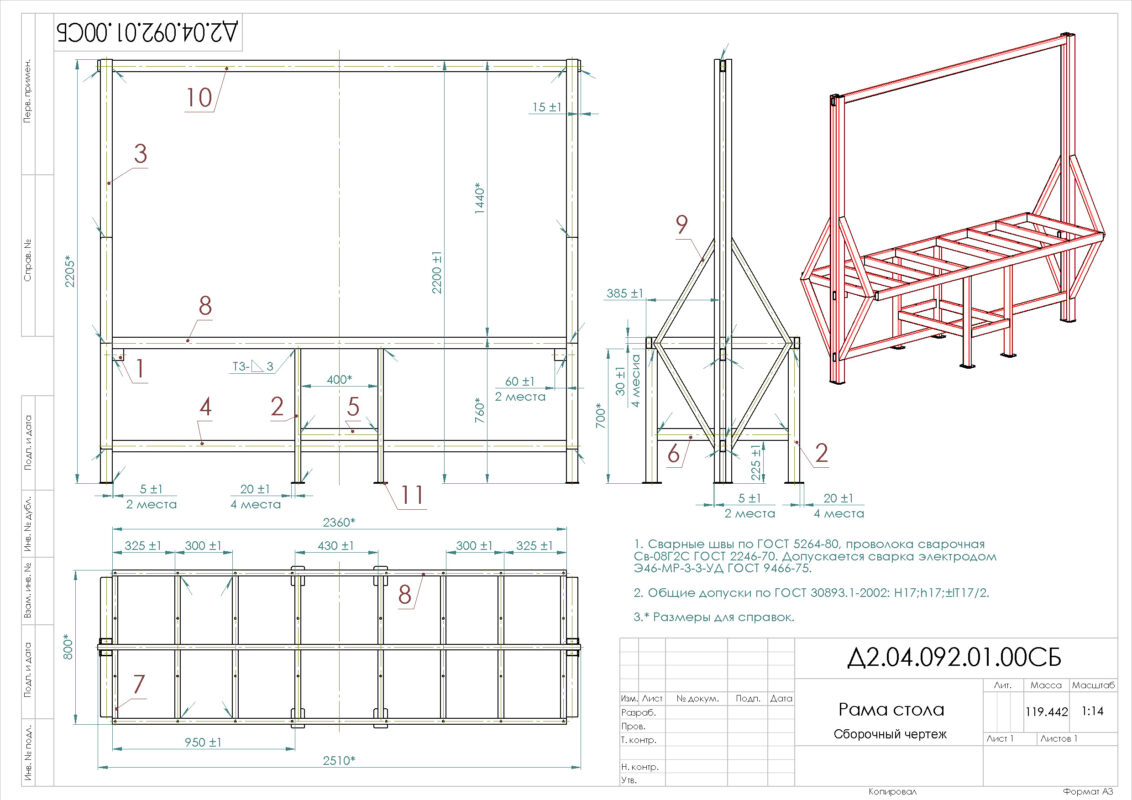

- Д2.04.092.01.00 Рама стола_2.JPG
