Стеллаж в стиле LOFT 1000х300х2110 мм

0
2
96
0
0
20

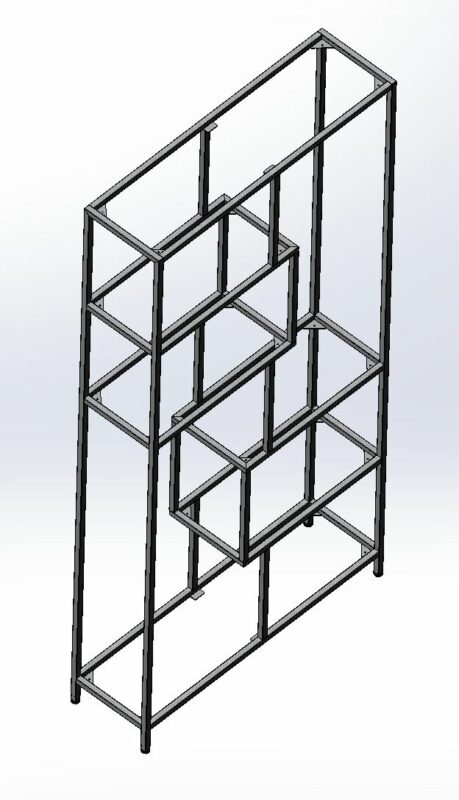

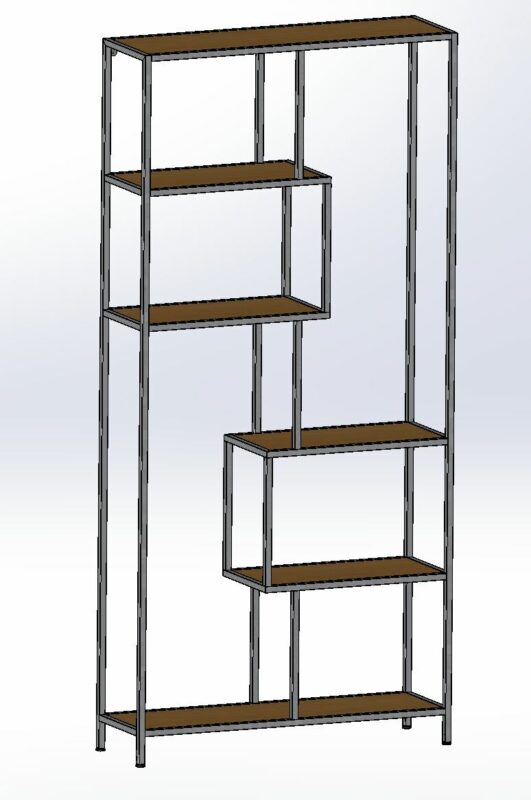

Стеллаж в стиле LOFT габаритных размеров: ширина 1000 мм, глубина 300 мм, высота 2110 мм. Предусмотрены регулируемые опоры и уши для крепления к стене. Материал полок - ДСП 16мм; поперечный размер профиля металлокаркаса 20х20х1,5 мм. 3D Модель в реальных размерах, твердотельная. Имеется деталировка элементов из листа, а также файлы на трубный лазер и листовой лазер в форматах IGS и DXF, соответственно.


Сообщить о проблеме
Дата
07.07.2026
Язык
Русский
Состав
3D Сборка, Стеллаж в сборе (СБ), Каркас стеллажа (СЕ), Деталировка (ухо полки 24 шт, ухо крепления к стене 2 шт, подпорка 4 шт), DXF и IGS файлы
Софт
SolidWorks 23 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
      • icon-Подпорка. Л.3 - 4 шт.DXF Подпорка. Л.3 - 4 шт.DXF
      • icon-Ухо крепления к стене. Л.2 - 2 шт.DXF Ухо крепления к стене. Л.2 - 2 шт.DXF
      • icon-Ухо полки. Л.3 - 24 шт.DXF Ухо полки. Л.3 - 24 шт.DXF
      • icon-Труба 300х20х20х1,5 - 6 шт.IGS Труба 300х20х20х1,5 - 6 шт.IGS
      • icon-Труба 580х20х20х1,5 - 8 шт.IGS Труба 580х20х20х1,5 - 8 шт.IGS
      • icon-Труба 2100х20х20х1,5 - 4 шт.IGS Труба 2100х20х20х1,5 - 4 шт.IGS
    • icon-Заглушка трубы 20х20 с резьбой М8.SLDPRT Заглушка трубы 20х20 с резьбой М8.SLDPRT
    • icon-Каркас стеллажа.SLDASM Каркас стеллажа.SLDASM
    • icon-Каркас стеллажа.SLDDRW Каркас стеллажа.SLDDRW
    • icon-Опора регулируемая М8х25, D25.SLDPRT Опора регулируемая М8х25, D25.SLDPRT
    • icon-Подпорка 4 шт.SLDDRW Подпорка 4 шт.SLDDRW
    • icon-Подпорка 4 шт.SLDPRT Подпорка 4 шт.SLDPRT
    • icon-Полка большая ДСП 16мм.SLDPRT Полка большая ДСП 16мм.SLDPRT
    • icon-Полка малая ДСП 16мм.SLDPRT Полка малая ДСП 16мм.SLDPRT
    • icon-Стеллаж в сборе.SLDASM Стеллаж в сборе.SLDASM
    • icon-Стеллаж в сборе.SLDDRW Стеллаж в сборе.SLDDRW
    • icon-Стеллаж в сборе.STEP Стеллаж в сборе.STEP
    • icon-Труба 260х20х20х1,5 - 6 шт.SLDPRT Труба 260х20х20х1,5 - 6 шт.SLDPRT
    • icon-Труба 300х20х20х1,5 - 6 шт.SLDPRT Труба 300х20х20х1,5 - 6 шт.SLDPRT
    • icon-Труба 380х20х20х1,5 - 10 шт.SLDPRT Труба 380х20х20х1,5 - 10 шт.SLDPRT
    • icon-Труба 580х20х20х1,5 - 8 шт.SLDPRT Труба 580х20х20х1,5 - 8 шт.SLDPRT
    • icon-Труба 960х20х20х1,5 - 4 шт.SLDPRT Труба 960х20х20х1,5 - 4 шт.SLDPRT
    • icon-Труба 2100х20х20х1,5 - 4 шт.SLDPRT Труба 2100х20х20х1,5 - 4 шт.SLDPRT
    • icon-Ухо крепления к стене 2шт.SLDDRW Ухо крепления к стене 2шт.SLDDRW
    • icon-Ухо крепления к стене 2шт.SLDPRT Ухо крепления к стене 2шт.SLDPRT
    • icon-Ухо полки 24 шт.SLDDRW Ухо полки 24 шт.SLDDRW
    • icon-Ухо полки 24 шт.SLDPRT Ухо полки 24 шт.SLDPRT
