Зонт садовый 3000х3000х2250(мм)

0
0
16
0
0
100

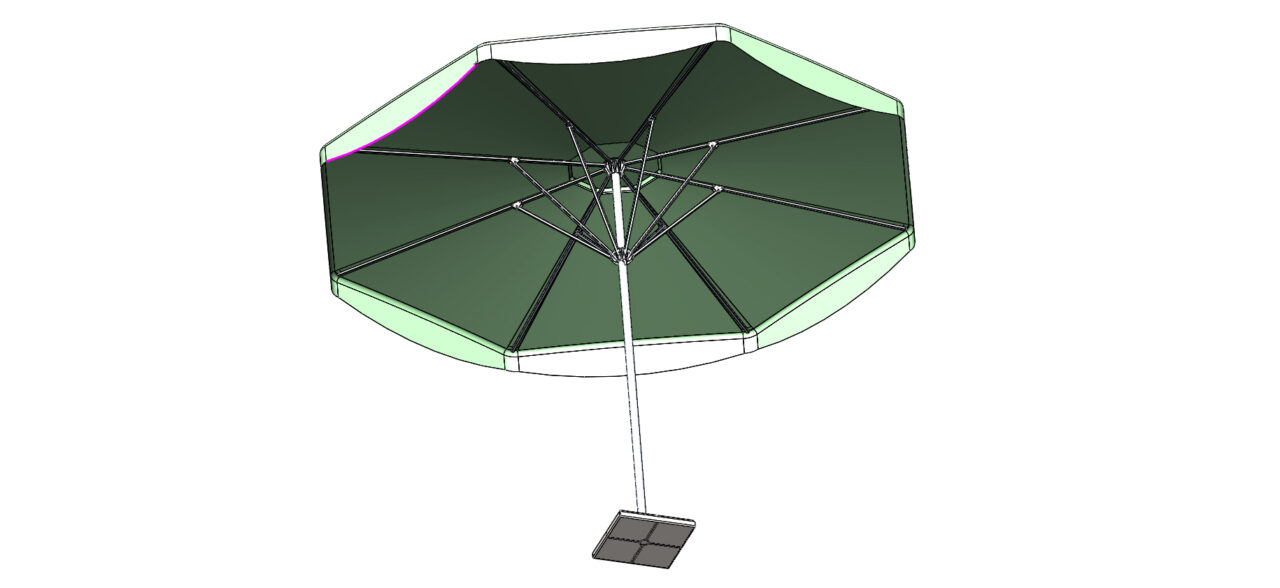

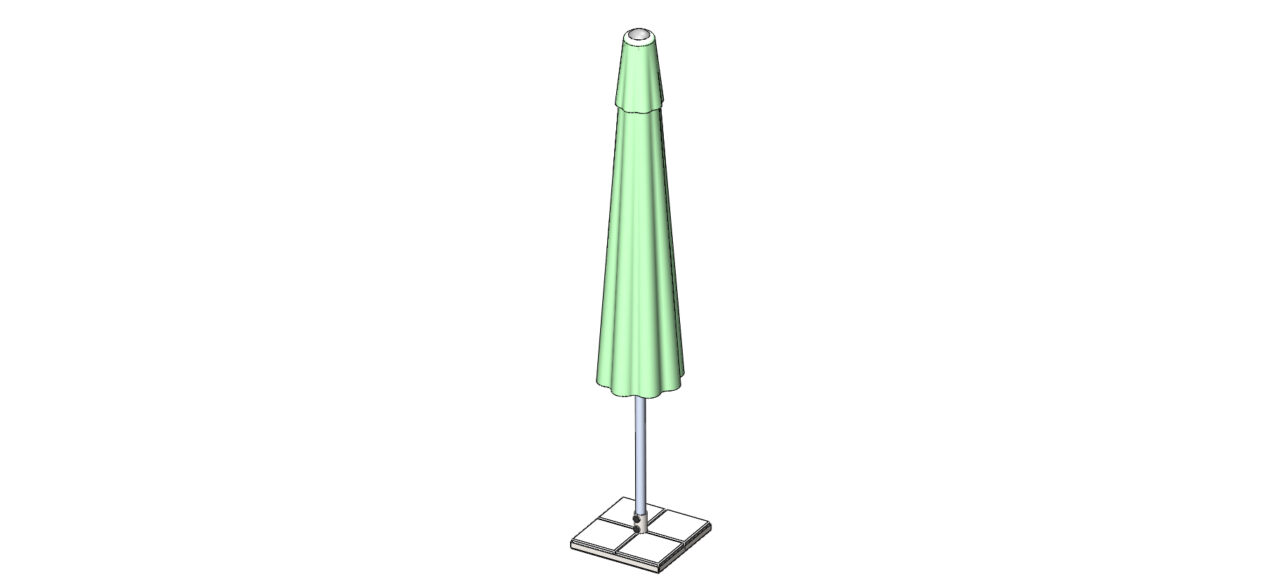

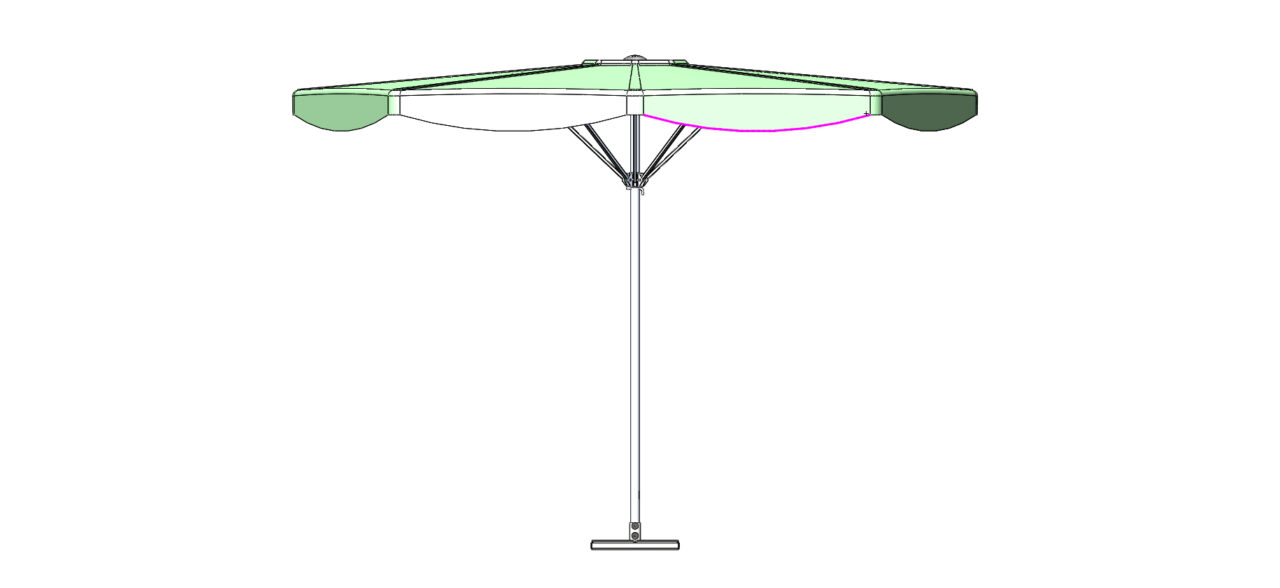

Зонт садовый, габаритом (ДхШхВ) - 3000х3000х2250(мм)
Вес изделия(без утяжелителей) - 15кг.

Зонт садовый (на 8 спиц),используется для укрытия от солнца или дождя.
Отлично подходит для террас, садов, бассейнов, палуб и задних дворов.

Каркас зонта выполнен из алюминиевых труб - центральная стойка из круглой трубы 40х3мм,
спицы из профильной трубы 15х15х1,5мм.
Основание утяжелителя зонта - круглая труба 50х4мм и поддон из листового металла 3мм.

Каркас зонта с 8ми-гранным куполом, материал купола - Полиэстер водоотталкивающий.
В сборке присутствует крепёж для удобства корректировки.


Сообщить о проблеме
Дата
26.09.2025
Язык
Русский
Состав
Сборка 3D + деталировка + STEP + x_t
Софт
SolidWorks 2015 SP02 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • Винт 5х28 цилиндрическая головка DIN 912.SLDPRT
  • Винт М5х28 потай шестиграник DIN 7991.SLDPRT
  • Винт М5х30 потай шестиграник DIN 7991.SLDPRT
  • Гайка М5 ГОСТ 5927-70.SLDPRT
  • ЗТСД.00.000.001 Труба.SLDPRT
  • ЗТСД.00.000.001СБ Зонт садовый.SLDASM
  • ЗТСД.00.000.001СБ Зонт садовый.STEP
  • ЗТСД.00.000.001СБ Зонт садовый.x_t
  • ЗТСД.00.000.001СБ Зонт садовый__01.JPG
  • ЗТСД.00.000.001СБ Зонт садовый__01.STEP
  • ЗТСД.00.000.001СБ Зонт садовый__01.x_t
  • ЗТСД.00.000.001СБ Зонт садовый__02.JPG
  • ЗТСД.00.000.001СБ Зонт садовый__03.JPG
  • ЗТСД.00.000.001СБ Зонт садовый__04.JPG
  • ЗТСД.00.000.001СБ Зонт садовый__05.JPG
  • ЗТСД.00.000.002 Труба.SLDPRT
  • ЗТСД.00.000.003 Труба.SLDPRT
  • ЗТСД.00.000.004 Платик.SLDPRT
  • ЗТСД.00.000.005 Кронштейн.SLDPRT
  • ЗТСД.00.000.006 Кронштейн.SLDPRT
  • ЗТСД.00.000.007 Пластина.SLDPRT
  • ЗТСД.00.000.008 Труба 15х15.SLDPRT
  • ЗТСД.00.000.009 Поддон.SLDPRT
  • ЗТСД.00.000.010 Труба.SLDPRT
  • ЗТСД.00.000.010СБ Каркас зонта.SLDASM
  • ЗТСД.00.000.011 Ребро.SLDPRT
  • ЗТСД.00.000.011СБ Стакан вершины.SLDASM
  • ЗТСД.00.000.012 Труба 15х15.SLDPRT
  • ЗТСД.00.000.012СБ Кронштейн-бегунок.SLDASM
  • ЗТСД.00.000.013 Фиксатор.SLDPRT
  • ЗТСД.00.000.013СБ Основание зонта.SLDASM
  • ЗТСД.00.000.014 Зажим.SLDPRT
  • ЗТСД.00.000.014СБ Спица зонта.SLDASM
  • ЗТСД.00.000.015 Ткань зонта.SLDPRT
  • ЗТСД.00.000.016 Ткань зонта - сложена.SLDPRT
  • ЗТСД.00.000.017 Каменная плита.SLDPRT
  • Шайба М5 ГОСТ 11371-78.SLDPRT
