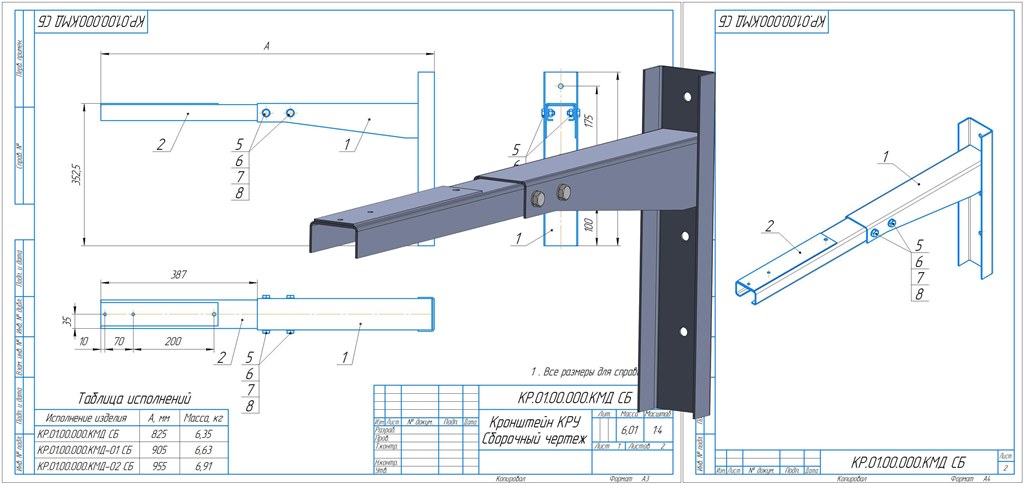

Кронштейн крепления корзины кондиционера

Корзина внешнего блока кондиционера предназначена для того, чтобы кондиционеры различных моделей, размещаемые на фасадах многоквартирных жилых или офисных зданий, "маскировались" этой корзиной и не нарушали единый стиль фасада, нарисованный дизайнером и спроектированный архитектором. Корзина крепится к фасаду здания на двух кронштейнах с удлинителем. Удлинители выполнены в трех разных размерах по вылету в зависимости от типа отделки фасада.

Состав: 3D сборка, детали, чертежи, спецификации

Софт: КОМПАС-3D v20

Файлы:
КР.01.00.000.КМД СБ Кронштейн КРУ.cdw
КР.01.00.000.КМД СБ Спецификация.spw
Компл/
Компл/Кронштейн/
Компл/Кронштейн/КР.01.01.000.КМД СБ Кронштейн КР-1.a3d
Компл/Кронштейн/Детали/
Компл/Кронштейн/Детали/КР.01.01.002.КМД Полка П-1.cdw
Компл/Кронштейн/Детали/КР.01.01.002.КМД Полка П-1.m3d
Компл/Кронштейн/Детали/КР.01.01.001.КМД Стойка С-1.cdw
Компл/Кронштейн/Детали/КР.01.01.001.КМД Стойка С-1.m3d
Компл/Кронштейн/Детали/КР.01.01.003.КМД Косынка К-1.m3d
Компл/Кронштейн/Детали/КР.01.01.003.КМД Косынка К-1.cdw
Компл/Кронштейн/КР.01.01.000.КМД Кронштейн КР-1. Сп.spw
Компл/Кронштейн/КР.01.01.000.КМД СБ Кронштейн КР-1.cdw
Компл/Удлинитель/
Компл/Удлинитель/КР.01.02.000.КМД Удлинитель У-1. Сп.spw
Компл/Удлинитель/Детали/
Компл/Удлинитель/Детали/КР.01.02.001.КМД Профиль ПР-1.m3d
Компл/Удлинитель/Детали/КР.01.02.001.КМД Профиль ПР-1.cdw
Компл/Удлинитель/Детали/КР.01.02.002.КМД Лист Л-1.m3d
Компл/Удлинитель/Детали/КР.01.02.002.КМД Лист Л-1.cdw
Компл/Удлинитель/КР.01.02.000.КМД СБ Удлинитель У-1.a3d
Компл/Удлинитель/КР.01.02.000.КМД СБ Удлинитель У-1.cdw
КР.01.00.000.КМД СБ Кронштейн КРУ.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

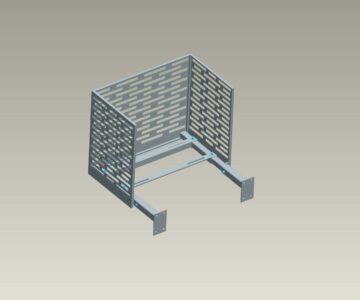

Кронштейн кондиционера с декоративной накладкой (корзина кондиционера)
