КУРСОВОЙ ПРОЕКТ по дисциплине «Строительные конструкции» «Сборное железобетонное ребристое перекрытие»

Санкт-Петербургский Политехнический Университет Петра Великого

КУРСОВОЙ ПРОЕКТ по дисциплине «Строительные конструкции» на тему «Сборное железобетонное ребристое перекрытие»

Сборные ребристые перекрытия состоят из несущих балок, называемых прогонами, или главными балками, на которые укладываются сборные панели. Прогоны в свою очередь опираются на наружные стены и промежуточные колонны. Прогоны располагаются поперек здания, так как, будучи связанными с колоннами, они образуют рамную конструкцию, тем самым увеличивая общую жесткость и устойчивость здания.
Размещение колонн в плане увязано с расположением стен. Оси колонн расположены на продолжении входящих углов здания. В каждом пролете на прогон опирается более двух панелей (плит) перекрытия и укладываются на него сверху. Пролеты в направлении прогонов l_пр (длину в перпендикулярном пролётов) следует принимать от 6 до 8 м, а в перпендикулярном направлении (расстояние между прогонами) - от 5 до 7 м.
Назначим длину пролета: l_пр = 7,5 м;
расстояние между пролётами: l = 5,8 м.

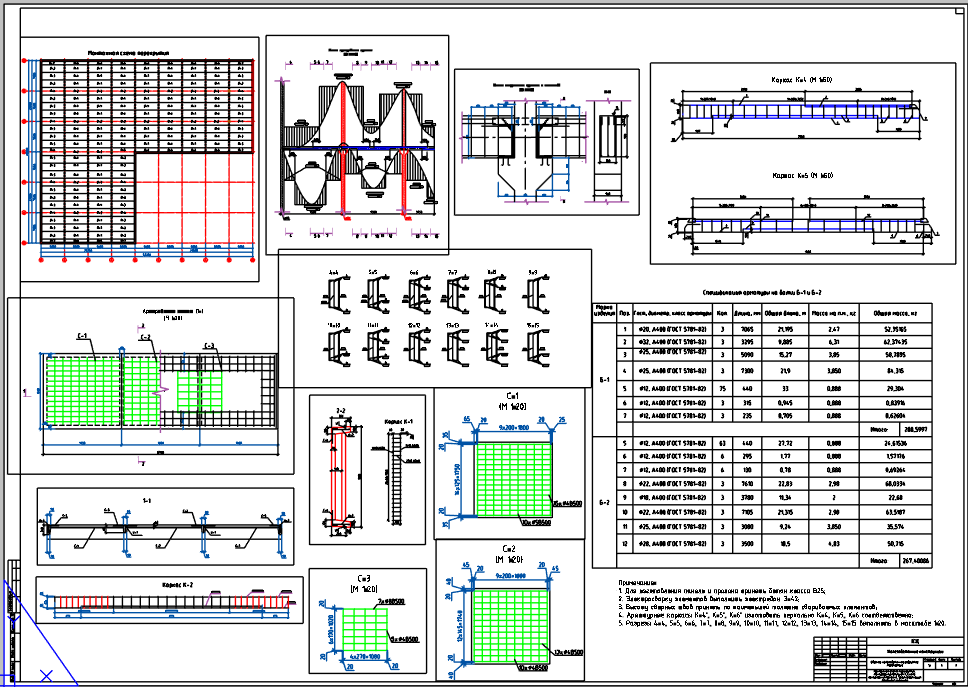

Монтажная схема перекрытия представлена на рисунке 1.

СОДЕРЖАНИЕ

1. Монтажная схема перекрытия. Назначение основных размеров 3
2. Проектирование плиты панели 6
2.1.1. Сбор нагрузок 9
2.1.2. Определение изгибающих моментов 9
2.2. Расчет арматуры в плите панели 12
2.3. Конструирование арматуры в плите 13
3. Проектирование промежуточной диафрагмы 15
3.1. Статический расчет 15
3.2. Расчет продольной арматуры 18
3.3. Расчет поперечной арматуры 19
4. Проектирование продольного ребра 24
4.1. Статический расчет 24
4.2. Расчет продольной арматуры 25
4.3. Расчет поперечной арматуры 28
5. Проектирование сборного неразрезного прогона 33
5.1. Статический расчет 33
5.2. Расчет продольной арматуры прогона 37
5.3. Расчет поперечного армирования в прогоне 41
5.4. Сопряжение колонны с прогоном 44
6. Расчет и проектирование колонны 46
Список используемой литературы 48
