Проектирование сборных железобетонных ребристых плит покрытий и перекрытий

Пермский национальный исследовательский политехнический университет
Кафедра «Строительные конструкции и вычислительная механика»
Курсовой проект по дисциплине
«Строительные конструкции»
на тему Проектирование сборных железобетонных
ребристых плит покрытий и перекрытий

Задание на проектирование :
Марка плиты 3ПГ6-1AIIIв
Равномерно распределенная нагрузка, кПа
-расчетная с учетом собственного веса плиты 4,2
-нормативная с учетом собственного веса плиты при =1: 3,4
расчетная без учета собственного веса плиты 2,45
нормативная без учета собственного веса плиты 1,80
Класс бетона В30
Шаг поперечных ребер,м 1,5
Степень агрессивности среды неагрессивная
В данной работе проектируется сборная железобетонная ребристая плита покрытий и перекрытий
Марка плиты 3ПГ6-1AIIIв
Пояснительная записка состоит из разделов:
1.полки плиты по прочности
2.Расчет поперечного ребра по прочности
3.Расчет продольных ребер по первой группе предельных состояний
4.Расчет продольных ребер по трещинообразованию (вторая группа предельных состояний)
5.Расчет панели на стадии изготовления, транспортирования и монтажа
Список литературы

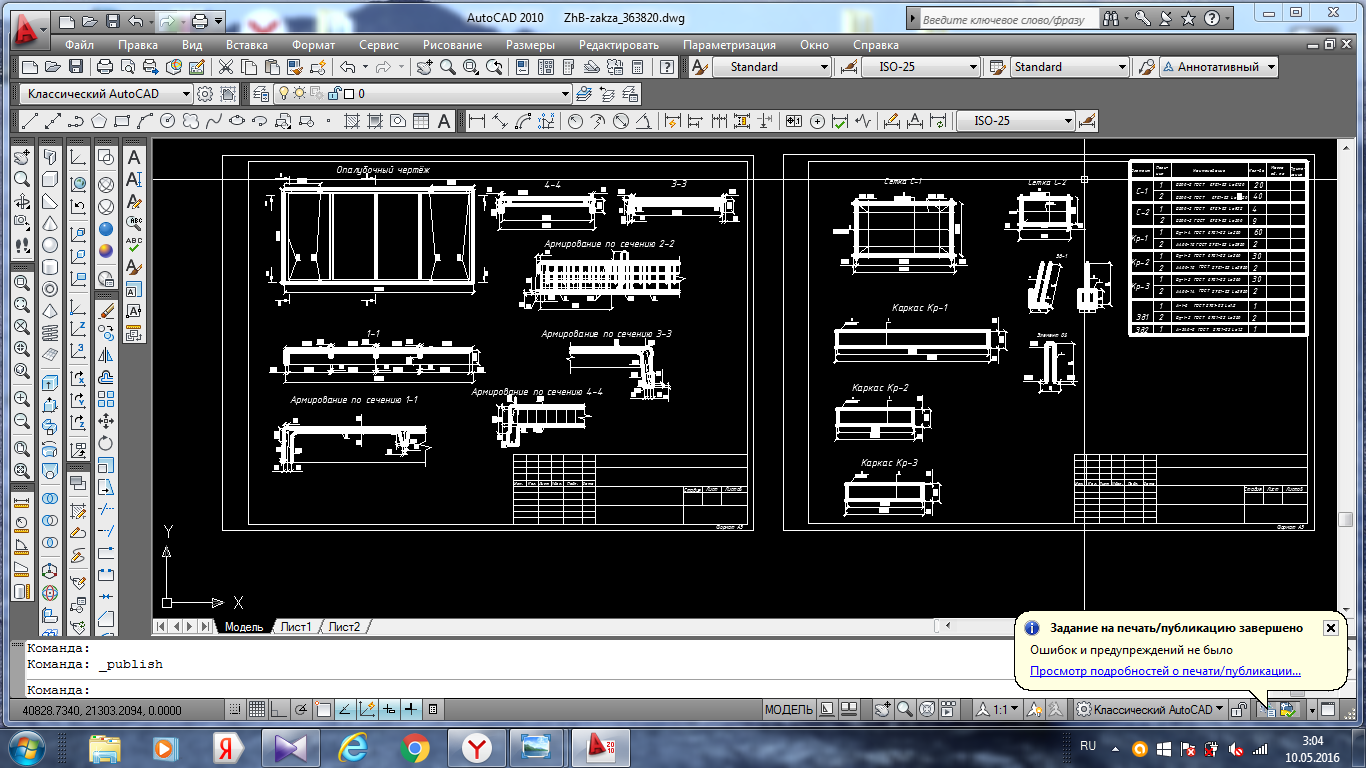

Состав: Опалубочный чертеж, армирование плиты, каркас, сетка, закладные, спецификация Язык документа

Софт: AutoCAD 2010

Файлы:

Каталог / Строительство / Проектирование сборных железобетонных ребристых плит покрытий и перекрытий

пояснительная записка.docx
титульный.docx
ZhB-zakza_363820.dwg
