Проектирование сборных железобетонных ребристых плит покрытий и перекрытий. 3ПГ6-5АтV

Пермский Национальный Исследовательский Политехнический Университет
Кафедра «Строительные конструкции и вычислительная механика»
Курсовой проект по дисциплине «Строительные конструкции»
На тему: «Проектирование сборных железобетонных ребристых плит покрытий и перекрытий»
Пермь 2015

  1. 1.     Задание на проектирование варианта № 6

1.1.         Марка плиты                                                                     3ПГ6-5АтV

1.2.         Равномерно распределенная нагрузка, кПа

- расчетная с учетом собственного веса плиты при g¦>1:                      10,5

- нормативная с учетом собственного веса плиты при g¦=1:                 8,20

- расчетная без учета собственного веса плиты при g¦>1:                     8,75

- нормативная без учета собственного веса плиты при g¦=1:                6,60

1.3. Класс бетона                                                                                       В25

1.4. Шаг поперечных ребер,м                                                                    1,0

1.5. Сепень агрессивности среды                                       неагрессивная

В данном проекте рассматривается способ проектирования и расчет ребристой плиты покрытия, марки - 3ПГ6-5АтV.

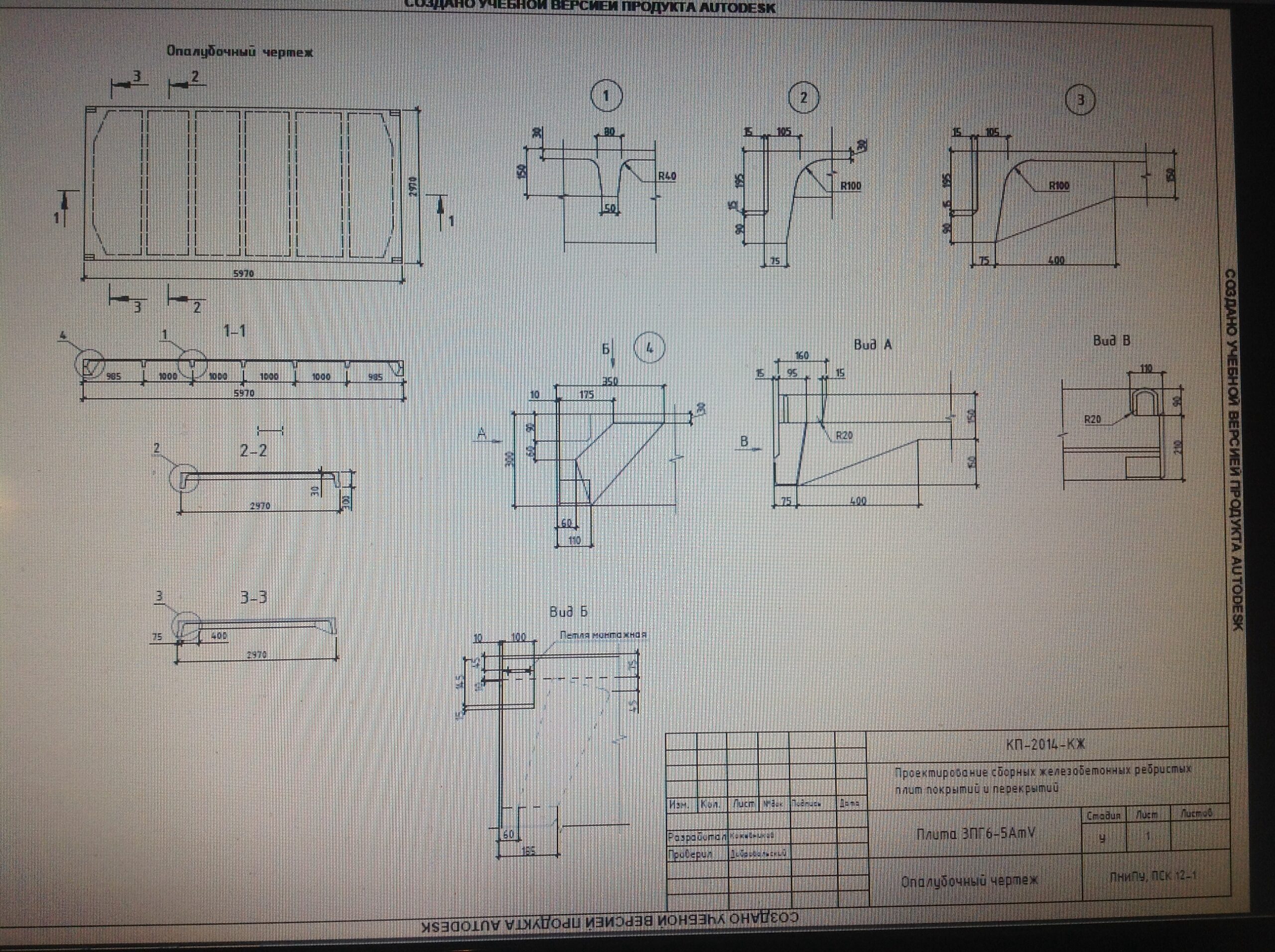

Графическая часть содержит способ армирования плиты, опалубочный чертеж и спецификацию по данной плите.
Курсовой проект содержит 5 листов формата А3 графической части, 22 страницы пояснительной записки, содержащей 6 рисунков, 13 источников и подробный расчет по арматуре и прочности данной плиты. Плита имеет размеры: 5970х2970.

Состав: ПЗ, Опалубочный чертеж и узлы, Армирование плиты, Каркас КР1, КР7, КР18, КР38; Сетка С3, С9; Сетка С11, С12/2; Стержень СТН10; Закладные детали МН1-1, МН1-2; Спецификация на плиту Язык документа

Софт: AutoCAD 2014

Сайт: www

Файлы:

Каталог / Строительство / Проектирование сборных железобетонных ребристых плит покрытий и перекрытий. 3ПГ6-5АтV

Строительные конструкции.docx
СК 1.bak
СК 1.dwg
