Железобетонная ребристая плита 12 м.

Белорусский Государственный Университет Транспорта
Кафедра строительные технологии и конструкции
РГР "Эксплуатационная долговечность бетона и железобетонных конструкций"
На тему: "Плиты перекрытия ребристые"
Гомель 2018

Исходные данные Плита ребристая 12 метров 3ПВ12-1Ат6-4.
Сборный железобетон является одним из наиболее эффективных материалов, способствующих индустриализации строительного производства. Применение сборных изделий для возведения жилых, промышленных, транспортных и других сооружений возможно в любое время года, что приобретает особо важное значение в связи с ускоренными темпами строительства. Широкому применению в строительстве сборного железобетона также способствуют: универсальность свойств железобетонных изделий (варьируя технологические приёмы и материалы, можно получать изделия с различными физико-механическими свойствами по прочности, теплопроводности, химической стойкости и т. д.); экономичность, жёсткость, огнестойкость, высокая долговечность железобетона по сравнению с другими конструкционными материалами: металлом и древесиной. Кроме того, применение сборного железобетона позволяет экономить такие дефицитные материалы, как сталь и древесину.
Применение ребристых плит покрытия экономически выгодно, т.к. из-за особенности формы они при небольшой толщине довольно высоки по прочности на изгиб; из-за выступающих вниз балок образует неплоский потолок, что ограничивает ее использование в жилых зданиях. Они находят применение в чердачных покрытиях.
Ребристые плиты предназначены для перекрытий многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий и сооружений различного назначения.

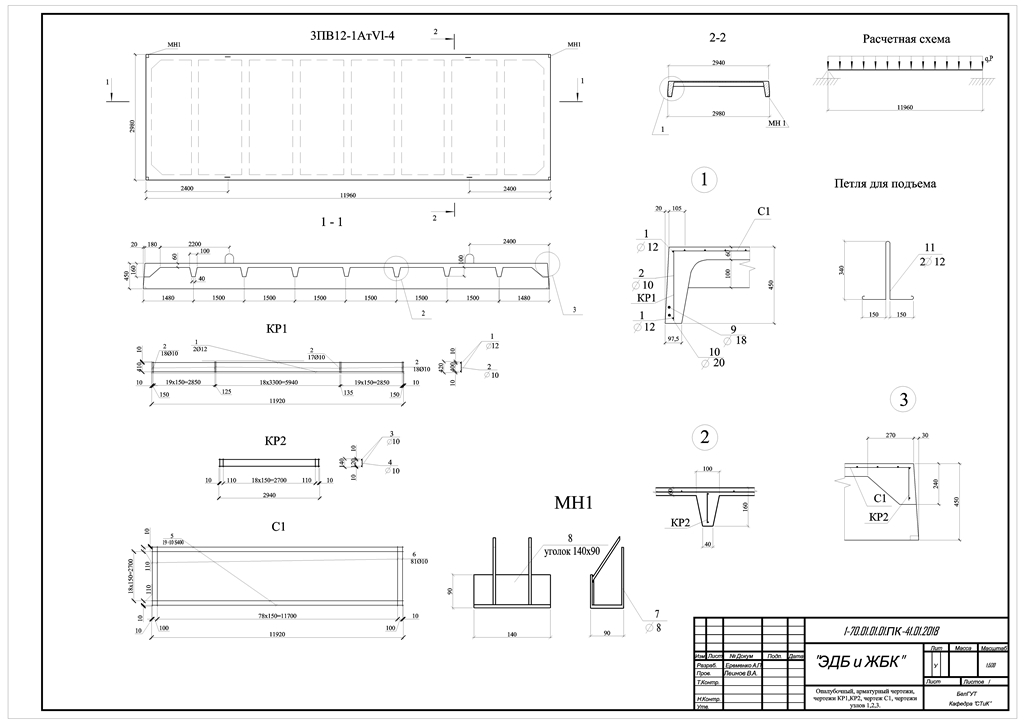

Графическая часть содержит: общий чертеж плиты, опалубочный, арматурный чертежи, чертежи КР1, КР2, чертеж С1, чертежи узлов 1,2,3.
Содержание
Введение 4
1. Конструктивно-технологические характеристики изделия и возможные дефекты. 5
1.1. Общая характеристика изделия. 6
1.2. Технология изготовления изделия. 7
1.3 Дефекты конструкции. 8
2. Чертежи изделия с ведомостью расхода стали и спецификациями. 9
3. Статические характеристики партии изделий для оценки качества ЖБК по контролируемым параметрам. 10
3.1. Правила контроля и оценка прочности бетона. 10
3.1.1. Схемы контроля прочности бетона. 10
3.1.2. Определение прочности бетона. 11
3.1.3. Приемка бетона по прочности. 12
3.2. Обеспечение точности геометрических параметров. 16
3.3. Контроль качества арматуры и арматурных изделий. 17
4. Разработка методики испытания конструкций нагружением. 20
4.1. Общие положения. 20
4.2. Порядок отбора изделий для испытаний. 20
4.3. Средства испытаний и вспомогательные устройства. 21
4.4. Порядок подготовки к проведению испытаний. 21
4.5. Порядок проведения испытаний. 23
4.6. Правила оформления результатов испытаний. 26
Вывод 29
Литература 30

Состав: Графическая часть содержит: общий чертеж плиты, опалубочный, арматурный чертежи, чертежи КР1, КР2, чертеж С1, чертежи узлов 1,2,3. Язык документа

Софт: AutoCAD 2007

Сайт: www

Просмотр файлов
ГОТОВАЯ ЗАПИСКА РГР ЭДБ.docx
Титульник.doc
ЧЕРТЕЖ МОЕЙ ПЛИТЫ.bak
ЧЕРТЕЖ МОЕЙ ПЛИТЫ.dwg
Spetsifikatsia.bak
Spetsifikatsia.dwg
