Пермский Государственный Технический Университет
Строительный факультет
Кафедра строительных и металлических конструкций
КУРСОВАЯ РАБОТА
«Проектирование сборных железобетонных ребристых плит покрытий»
Пермь 2010
Запроектировать ребристую плиту покрытия по следующим исходным данным:
1) Марка плиты 3ПГ6 – 4АтV;
2) Равномерно распределенная нагрузка, кПа (кгс/м2):
- расчетная нагрузка с учетом собственного веса плиты при γƒ>1: 8,2; кН/м2
- нормативная нагрузка с учетом собственного веса при γƒ=1: 6,5 кН/м2
- расчетная нагрузка без учета собственного веса при γƒ>1: 6,45 кН/м2
- нормативная нагрузка без учета собственного веса при γƒ=1: 1,60 кН/м2
3) Класс бетона В25;
4) Шаг поперечных ребер 0,6м;
5) Степень агрессивности среды – неагрессивная;
Содержание:
Задание на курсовой проект
Характеристика материалов

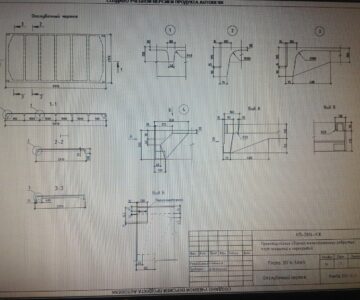

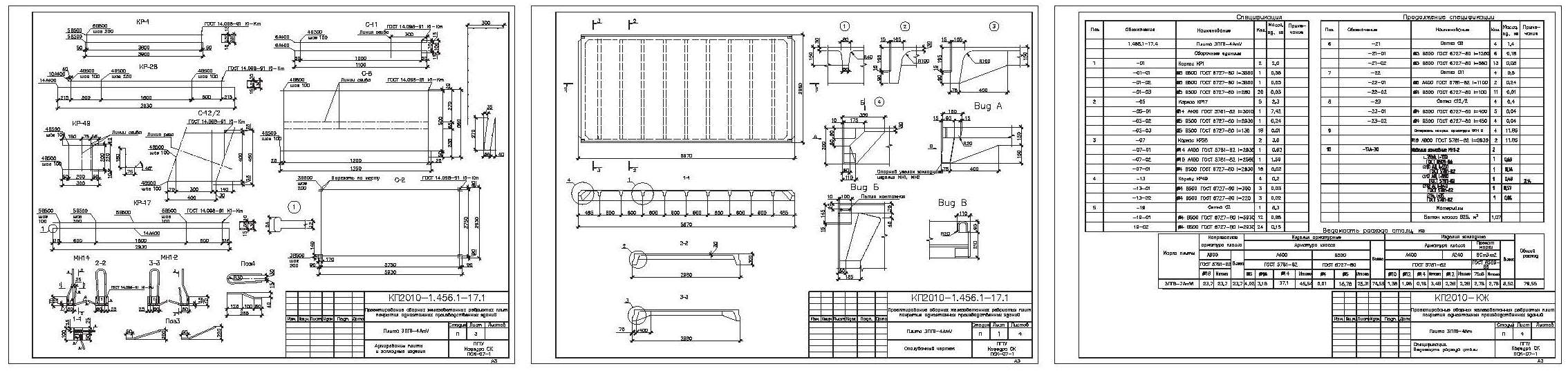

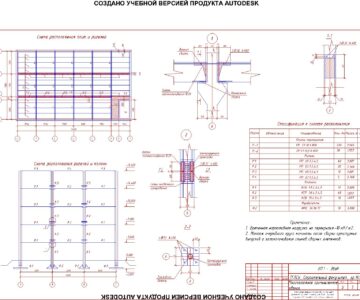

Опалубочный чертеж
Подбор арматуры полки плиты
Расчет прочности поперечного ребра
Расчет продольного ребра по первой группе предельных состояний
Расчет прочности по нормальным сечениям
Расчет прочности наклонных сечений
Расчет продольных ребер по трещинообразованию
(вторая группа предельных состояний)
Определение потерь предварительных напряжений
Расчет по образованию трещин нормальных к продольной оси
Расчет ширины раскрытия трещин
Расчет плиты на стадии изготовления, транспортирования и монтажа
Проверка трещиностойкости панели на стадии изготовления
Подбор монтажных петель
Проверка удлинения и определение длины заготовки
Определение возможного удлинения с учетом ограничения
максимальной температуры нагрева
Определение длины заготовки арматуры
Список литературы
