Малая ГЭС мощностью 5000 кВт

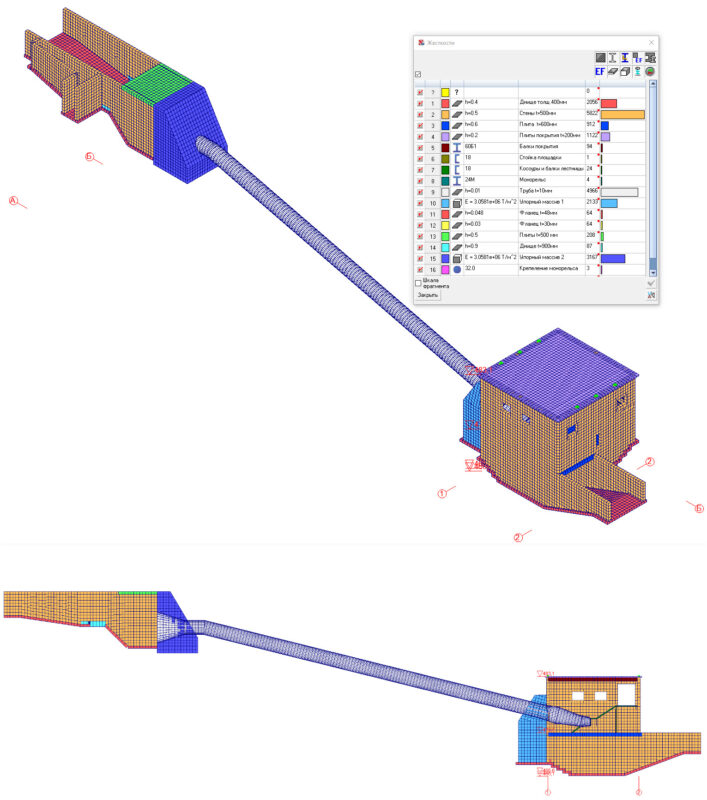

3D Модели несущих элементов малого ГЭСа. Выбрана конструктивная схема, состоящая из несущих железобетонных стен, со схемой с перекрестным расположением продольных и поперечных несущих стен.
Пространственная жесткость и устойчивость в продольном и поперечном направлениях обеспечивается системой взаимосвязи продольно-поперечных железобетонных стен, а также горизонтальных дисков (покрытия и фундаменты).
Здание одноэтажное, с частичным расположением подвального пространства т.е. канала для стока воды. Высота подвального этажа в чистоте – 6,3м, высота 1-го этажа в чистоте – 9,285м, с промежуточными антресольными рабочими площадками на отм.+478,150м.
Фундаменты устраивается в виде плитных и ленточных на естественном основании.
Материал монолитных железобетонных конструкций – бетон класса С20/25, арматура класса A240, A400.
Для монтажа и ремонта оборудования в здании имеются монорельсы, с тельфером грузоподъемностью 1,5 т.
Материал металлического каркаса - сталь марки S235, S275, S275Н.
Сейсмичность строительной площадки - 8 баллов.
