1-этажное производственное здание из металлоконструкций 630 м2

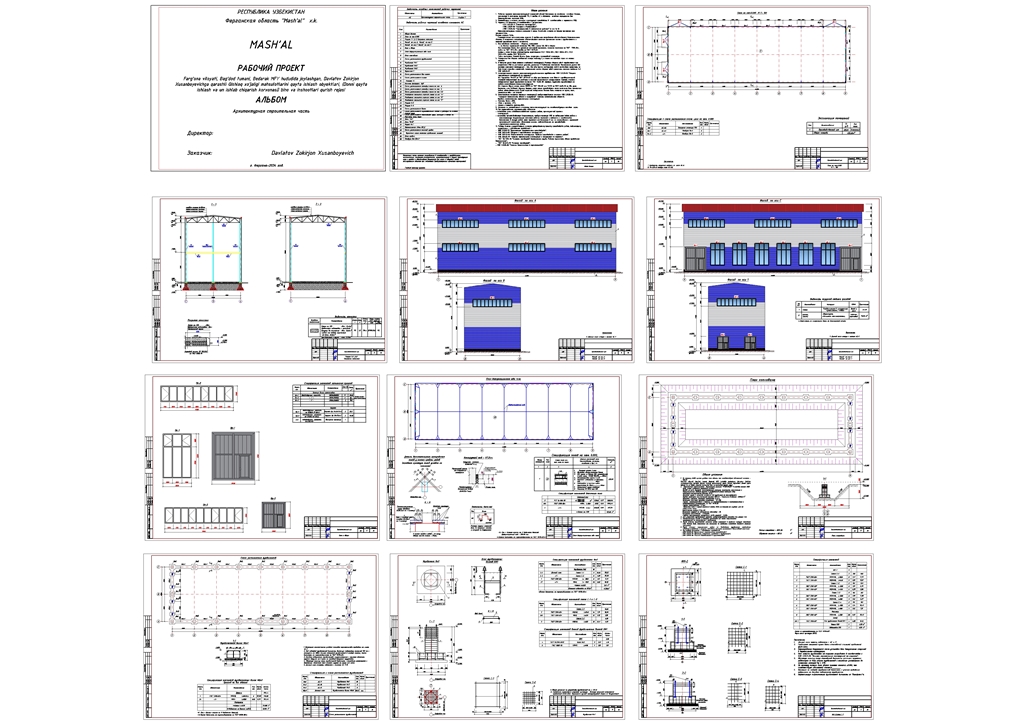

1. Рабочие чертежи металлоконструкций элементов зданий выполнены на основании исходных данных, изложенных в комплекте чертежей ТХ, в стадии АС и являются исходным материалом для деталировочных чертежей КМД.
2. Изготовление и монтаж стальных конструкций производить в соответствии с чертежами КМД.
3. Чертежи КМ выполнены в соответствии с указаниями:
-ШНК 2.03.05-13 "Стальные конструкции";
-КМК 2.01.07-96 "Нагрузки и воздействия";
-КМК 2.01.03-96 "Строительство в сейсмических районах" (с изм 1и 2).

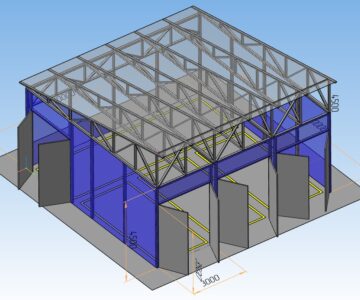

Металлоконструкции каркаса размером в плане 13,4х44,8м состоят из восьмы пролетных рам пролетом 5,6м.
Высота каркаса 16,0м.
Геометрическая неизменяемость каркаса в продольном направлении обеспечивается вертикальными связями, в поперечном направлении обеспечивается жестким креплением колонн с фундаментами и жестким креплением балок с колоннами.
4. Все заводские соединения - сварные, монтажные:
- на болтах нормальной точности М16, М20, класса 5.8, 8.8 и сварке.
Все постоянные болты для крепления элементов принимать согласно чертежам по ГОСТ 7798-70*, гайки по ГОСТ 5915-70*, шайбы по ГОСТ 11371-86.
Болты и гайки должны удовлетворять требованиям ГОСТ 1759.0-87*, ГОСТ 1759.4-87*, ГОСТ 1759.5-87*, шайбы ГОСТ 18123-87*.
Гайки постоянных болтов должны быть закреплены постановкой контргаек.
5. Материалы для сварных соединений смотри таблицу 1, и ссылки на типовые серии на листах проекта.
6. В деталях узлов даны решения соединений конструкций. Размеры сварных швов определяются при разработке КМД по расчетным усилиям, указанным в ведомости элементов. Минимальное усилие для расчета креплений конструкций - 5тс. Все швы (кроме оговоренных особо) необходимо принимать по всей длине стыковки элементов, минимальный катет сварных швов принимать согласно таблице 14.1 КМК 2.03.05-97.
7. Антикорозионная защита металлоконструкций-согласно требованиям КМК 2.03.11-96 "Защита строительных конструкций от коррозии":
8.1. Грунтовка ГФ-021 по ГОСТ 25159-82 за один раз (толщина слоя 20мкм) с предварительной очисткой поверхностей от ржавчины и окислов механическим инструментом. Степень очистки поверхностей перед грунтовкой согласно ГОСТ 9.402-80 -третья. Грунтовка производится на заводе-изготовителе металлоконструкций.
8.2. Окраска двумя слоями эмали ПФ133 по ГОСТ 926-82 или ПФ115 по ГОСТ 6465-76 за два раза (толщина слоя 2х20мкм). Окраска вторым слоем эмали производится после окончания всех монтажных работ, цвет-светлосерый. Перед окраской поверхности должны быть очищены от грязи, пыли, монтажные швы - от шлаков.
8. Огнезащитное покрытие стальных конструкций предусматривается согласно КМК 2.01.02-04 "Пожарная безопасность зданий и сооружений". Степень огнестойкости здания II.
Пределы огнестойкости строительных конструкций:
- Колонны, балки -R90;
- связи и прогоны -R15;
- марши и площадки лестниц-R60;
9. Указания по изготовлению и монтажу металлоконструкций см. соответствующие типовые серии.
10. При осуществлении строительства надлежит:
- составлять акты освидетельствования скрытых работ, промежуточной приемки
конструкций;
- оформлять производственную документацию, предусмотренную КМК по отдельным видам работ и исполнительную документацию-комплект рабочих чертежей с надписями о соответствии выполненных в натуре работ этим чертежам или внесенным в них по согласованию с проектной организацией изменениям, сделанными лицами, ответственными за производство строительно-монтажных работ.
11. Работы должны осуществляться согласно утвержденному проекту производства работ, подлежащему разработке, с соблюдением требований :
- ШНК 3.01.01-03 "Организация строительного производства",
- КМК 3.03.01-98 "Несушие и ограждающие конструкции",
- КМК 3.03.02-98 "Металлические конструкции. Правила производства и приемки работ",
- КМК 3.04.02-97 "Защита строительных конструкций и сооружений от коррозии",
- ГОСТ 12.3 005-75 "Система стандартов безопасности труда. Работы окрасочные. общие требования безопасности";
- ГОСТ 12.3.016-79 "Система стандартов".
- КМК 3.01.02-00 "Техника безопасности в строительстве".
