Казанский Государственный Архитектурно Строительный Университет
Кафедра архитектуры
Курсовому проект по дисциплине "Основы архитектуры строительных конструкций"
На тему "Производственное здание"
казань 2020
исходные данные промышленного цеха длинна корпуса 72м, ширина пролетов 18м, высота этажа 10,8м, грузоподъемность мостового крана 10т, шаг колонн 6м, материал стен панели, место строительства Улан-Уде.

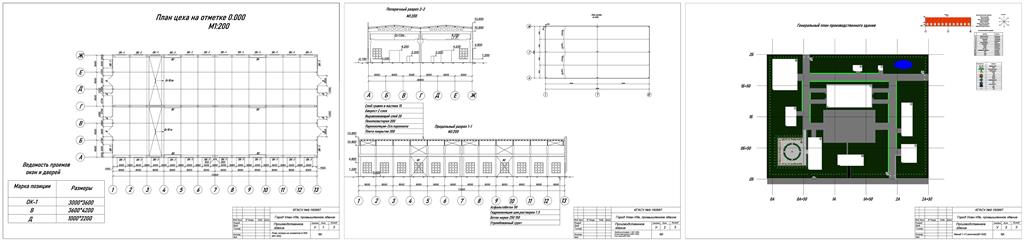

состав курсовой работы:
план этажа на отметке 0.000 в масштабе 1:200
поперечный и продольный разрезы в масштабе 1:200
план кровле в масштабе 1:400
фасад здания в масштабе 1:200
конструктивные узлы и детали (не менее 2) в масштабе 1:20
генеральный план участка в масштабе 1:500 с розой ветров, технико экономическими показателями, условными обозначениями и и экспликацией зданий и сооружений.
пояснительная записка.
Содержание пояснительной записки
1.Ведомость чертежей
2. Основные технологические данные производства
3. Роза ветров
4. Объёмно-планировочное решение производственного корпуса
5.Генеральный план
6. Конструктивное решение производственного корпуса
7. Список использованной литературы
