Производственное здание с подвесным мостовым краном имеющие размеры в плане 32х18м. В здании имеется помещения для административно-хозяйственного персонала.
Конструктивная схема здания - рамно-связевая, состоит из поперечных однопролетных рам с размерами пролета 18,0 м с шагом 5.7 м из стальных ферм, прогонов покрытия, вертикальных и горизонтальных связей.
Сопряжение ригелей рам с колоннами - жесткое, колонн с фундаментами - жесткое.
Пространственная жесткость зданий обеспечивается постановкой вертикальных связей по колоннам в продольном и поперечном направлениях, а также горизонтальными связями в плоскости покрытия.
Проектом предусмотрено использование грунтов основания по II принципу фундирования, согласно требований СП 25.13330.2012.
Конструктивное решение:
Фундаментная плита - монолитная железобетонная плита из бетона класса В25, F200, W6 армированная вязаной арматурой класса ∅12 АIII (А400) ГОСТ5781-82*.
Ростверки - монолитные железобетонные, расположенные выше фундаментной плиты, из бетона класса В25, F200, W6 армированная вязаной арматурой класса ∅12 АIII (А400) ГОСТ5781-82*.
- Главная -
- Чертежи -
- Строительство -
- Производственное здание с подвесным краном размерами 32х18м
Производственное здание с подвесным краном размерами 32х18м
0
2
156
1
0
100
Автор
Ян
Самсонов
Дата
29.01.2022
Язык
Русский
Состав

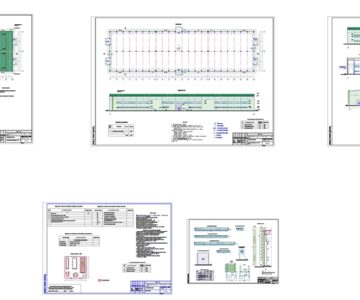

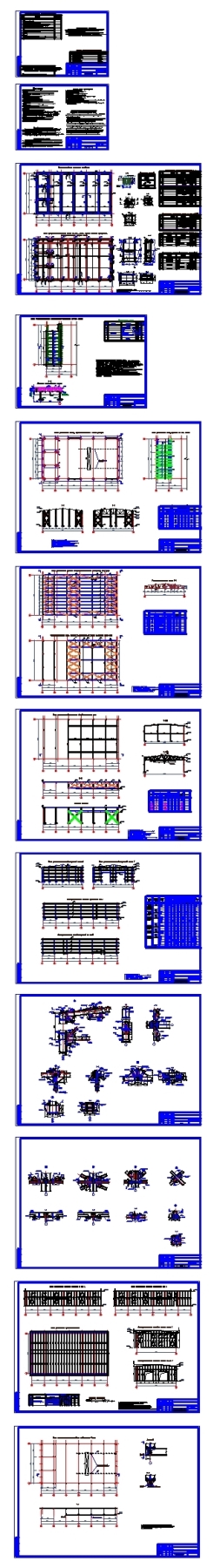

Общие данные; Схема армирования ленточного ростверка Схема армирования монолитной плиты на отм. -0.200. Верхнее и нижнее армирование; Схема расположения плиты междуэтажного перекрытия на отм. +3,240, Деталь армирования плиты; Схема расположения колонн, вертикальных связей и стоек фахверка; Схема расположения балок, прогонов на отм. +3.100; Схема расположения прогонов, распорок, горизонтальных связей по нижнему и верхнему поясу ферм; Геометрическая схема фермы Ф-1; Связи по колоннам; Схема расположения вертикальных связей стропильных ферм; Схема расположения стеновых прогонов по оси 1,7,А,Б; Ведомость элементов к схеме расположения; Спецификация металлопроката; Узел 1-5; Схема расположения стеновых прогонов по оси 1,7,А,Б; Ведомость элементов к схеме расположения; Спецификация металлопроката; Схема расположения конструкций для подвески кран-балок
Софт
AutoCAD 2010
Как открыть?
Содержимое архива
-
Производственное здание с подвесным мостовым краном.dwg
