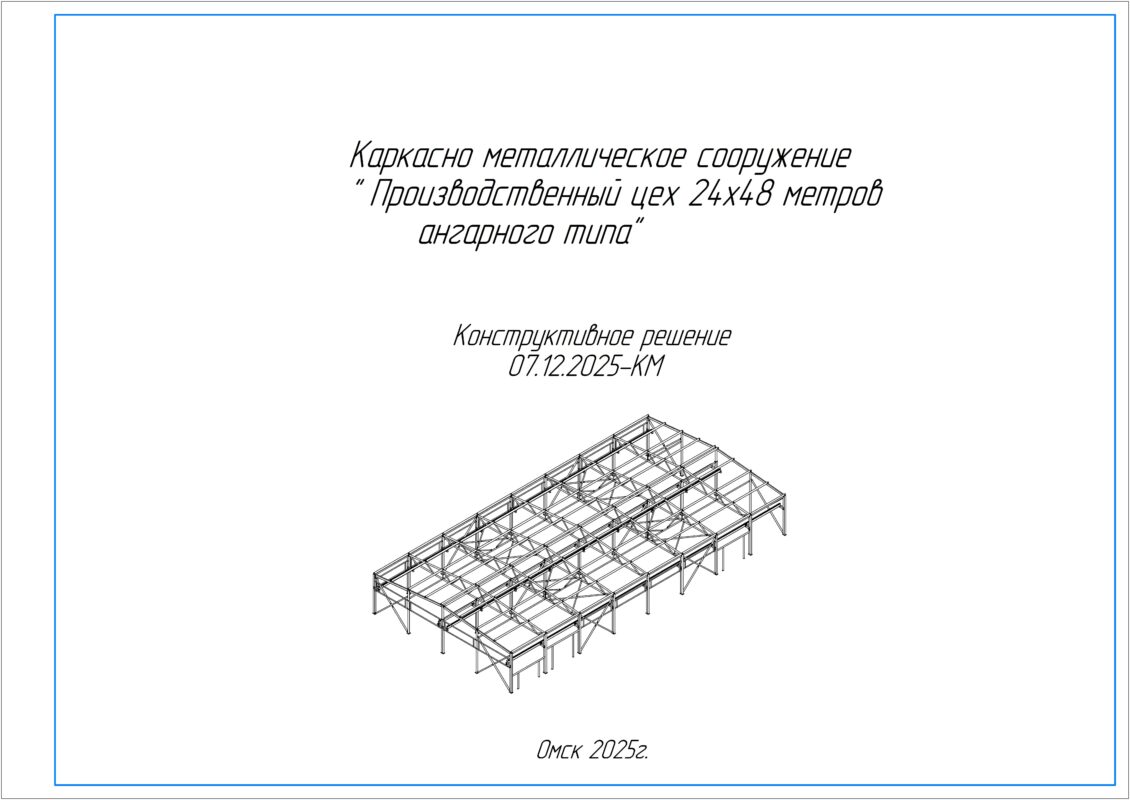

Ангар 24х48 с кран балкой

Сооружения ангарного типа высотой 7200 мм. ширина 24000мм. и длиной 48000 мм.

1. Рабочая документация конструкции металлические разработана на основании
технического задания.

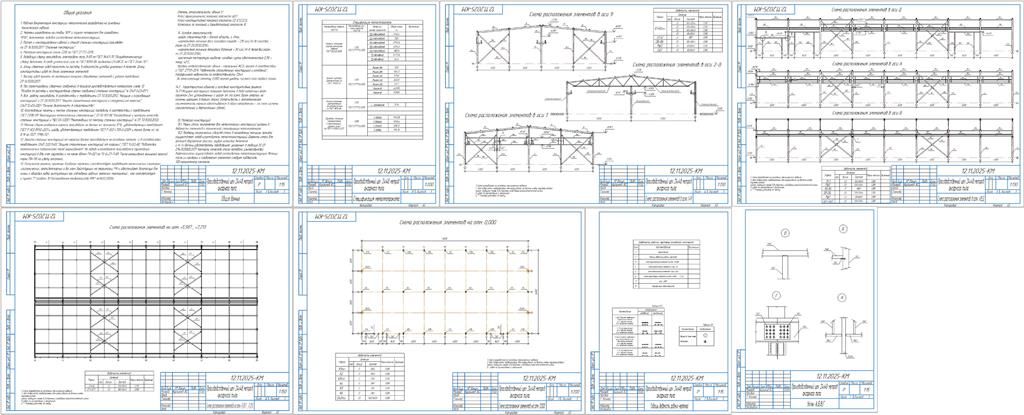

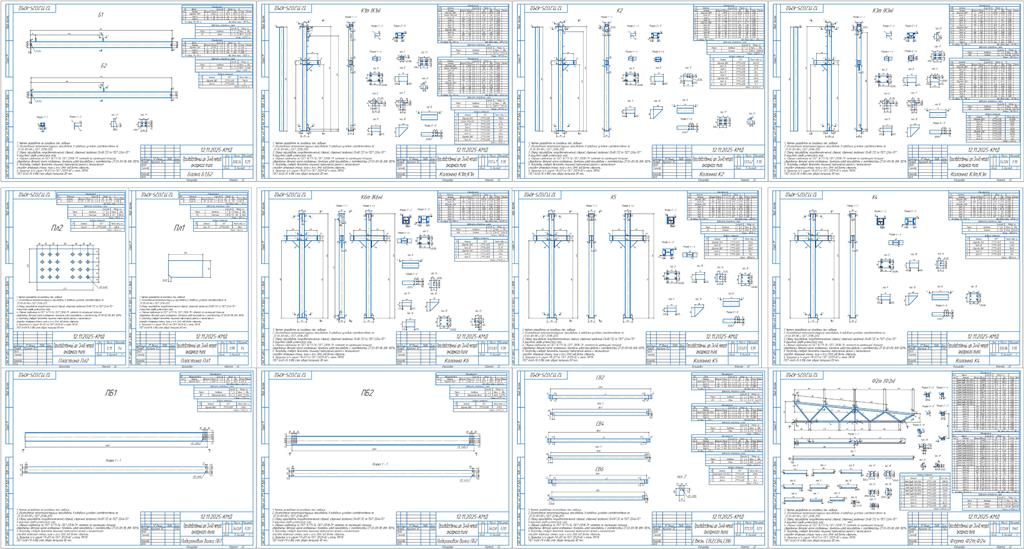

2. Чертежи разработаны на стадии "КМ" и служат материалом для разработки
"КМД", выполняемых заводом изготовления металлоконструкций.
3. Расчет и конструирование изделий и стыков стальных конструкций произведен
по СП 16.13330.2017 "Стальные конструкции".
4. Материал конструкций сталь С255 по ГОСТ 27772-2015.
5. Заводскую сварку производить электродами типа Э-50 по ГОСТ 9467-75*,Полуавтоматическую
сварку выполнять в среде углекислого газа по ГОСТ 8050-85 проволокой Св-08Г2С по ГОСТ 2446-70*.
6. Длину сварочных швов принимать по расчёту в зависимости условий указанных в проекте. Длину
конструктивных швов по длине сопряжение элементов.
7. Высоту швов принять по наименьшей толщине свариваемых элементов с учетом требований
СП 16.13330.2017.
8. При проектировании сварочных соединений в процессе руководствоваться материалами главы 12
"Пособия по расчёту и конструированию сварных соединений стальных конструкций" (к СНиП II-23-81*).
9. Все работу производить в соответствии с требованиями СП 70.13330.2012. "Несущие и ограждающие
конструкций" и СП 28.13330.2017 "Защита строительных конструкций и сооружений от коррозии",
СНиП 12-03-2001 "Техника безопасности в строительстве".
10. Изготовление, приемку и монтаж стальных конструкций проводить в соответствии с требованиями
ГОСТ 23118-99 "Конструкции металлические строительные", СП 53-101-98 "Изготовление и контроль качества
стальных конструкций и МДС 53-1.2001 "Рекомендации по монтажу стальных конструкций" (к СП 70.13330.2012).
11. Монтаж сборно-разборного каркаса производить на болтах кл. прочности 8*8, удовлетворяющих требованиям
ГОСТ Р ИСО 8992-2011 и шайбы, удовлетворяющие требованиям ГОСТ Р ИСО 4759-3-2009 и также болты кл. пр.
8*8 по ГОСТ 7798-70*.
12. Защита стальных конструкций от коррозии должна производиться на основании проекта и в соответствии
требованиями СНиП 2.03.11-85 "Защита строительных конструкций от коррозии", ГОСТ 9.402-80 "Подготовка
металлических поверхностей перед окрашиванием". На заводе-изготовителе производится грунтование
конструкций в два слоя грунтовки и не менее 80мкм ГФ-021 по ТУ 6-27-7-89. Также окрашивание финишной краской
марки ПФ-115 по цвету заказчика..
13. Техническое решения, принятые в рабочих чертежах ,соответствуют требованиям экологических санитарно-
-гигиенических, противопожарных и др .норм ,действующих на территории РФ и обеспечивают безопасную для
жизни и здоровья людей эксплуатации при соблюдении рабочих чертежах мероприятий , что соответствует
и пункта "Т" раздела 10 Постановления правительства №87 от16.02.2008г.
