Ангар 40х22 м

раздел КР, чертежи в автокаде, с разработкой спецификаций и деталировкой

Здание ангара прямоугольное в плане с размерами в осях 40.0х22.0 м. Помещение выполнено в соответствии с функционально-технологическими,санитарными и противопожарными требованиями.     Объемно планировочные показатели Площадь застройки - 911.20 м², Строительный объем - 7720 м³

Основанием фундаментов является грунты глинистые и суглинистые со следующими физико-механическим характеристиками Р=1,79т/м.куб,С=0,041 МПа, Y=13 , Е=9,0 МПа.Вертикальная гидроизоляция выполняется путем обмазки горячим битумом поверхности за 2 раза.Горизонтальная гидроизоляция выполняется на отм -0,100 2-мя слоями рубероида.Все бетонные и железобетонные конструкции, соприкасающиеся с грунтом, изготовить из бетона на сульфатостойком цементе по ГОСТ22266-94.

Поверхности бетонных и железобетонных конструкций, соприкасающиеся с грунтом, обмазать горячим битумом за 2 раза.Обратную засыпку пазух производить с тщательным трамбованием грунта.До приложения полной нагрузки на фундаменты выполнить планировку вокруг здания.  Для защиты грунтов основания от увлажнения, строительная площадка должна быть до устройства фундаментов ограждена нагорными канавами, тщательно спланирована с устройством поверхностных канав и лотков. Грунты котлована должны быть освидетельствованы представителем изыскательской организации с составлением акта обследования основания котлована. Работы по бетонированию выполнять в соответствии с требованиями:  СНиП 5.03.37-2005 "Несущие и ограждающие конструкции",  СНиП РК 1.03-05-2001 "Техника безопасности в строительстве". Для арматуры класса АIII применять сталь марки 35ГС, для арматуры класса АI - сталь марки Ст3пс3. Каркас здания арочного типа выполняется из металлических конструкций, основным элементом которых является вписанная в окружность арка. Арки состоят из сборных секций, которые соединяются болтами. Арки опираются на фундамент. Надежность зданияо беспечивается связями, прогонами и ограждающими конструкциями. Арки располагаются на расстоянии 2 метра друг от друга.

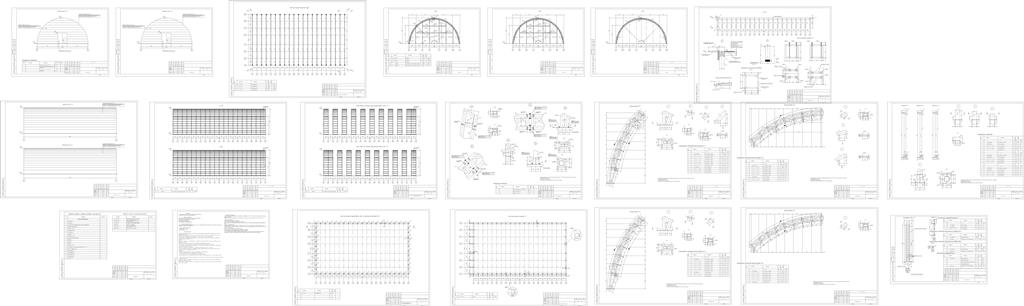

Состав: чертежи металлоконструкций Язык документа

Софт: AutoCAD 2012

Просмотр файлов
Ангар КР - копия.dwg
