Ангар (Металлокаркас) 40х40х10 м.

266

10428

100

3D модель Ангар (Металлокаркас) 40х40х10 м.

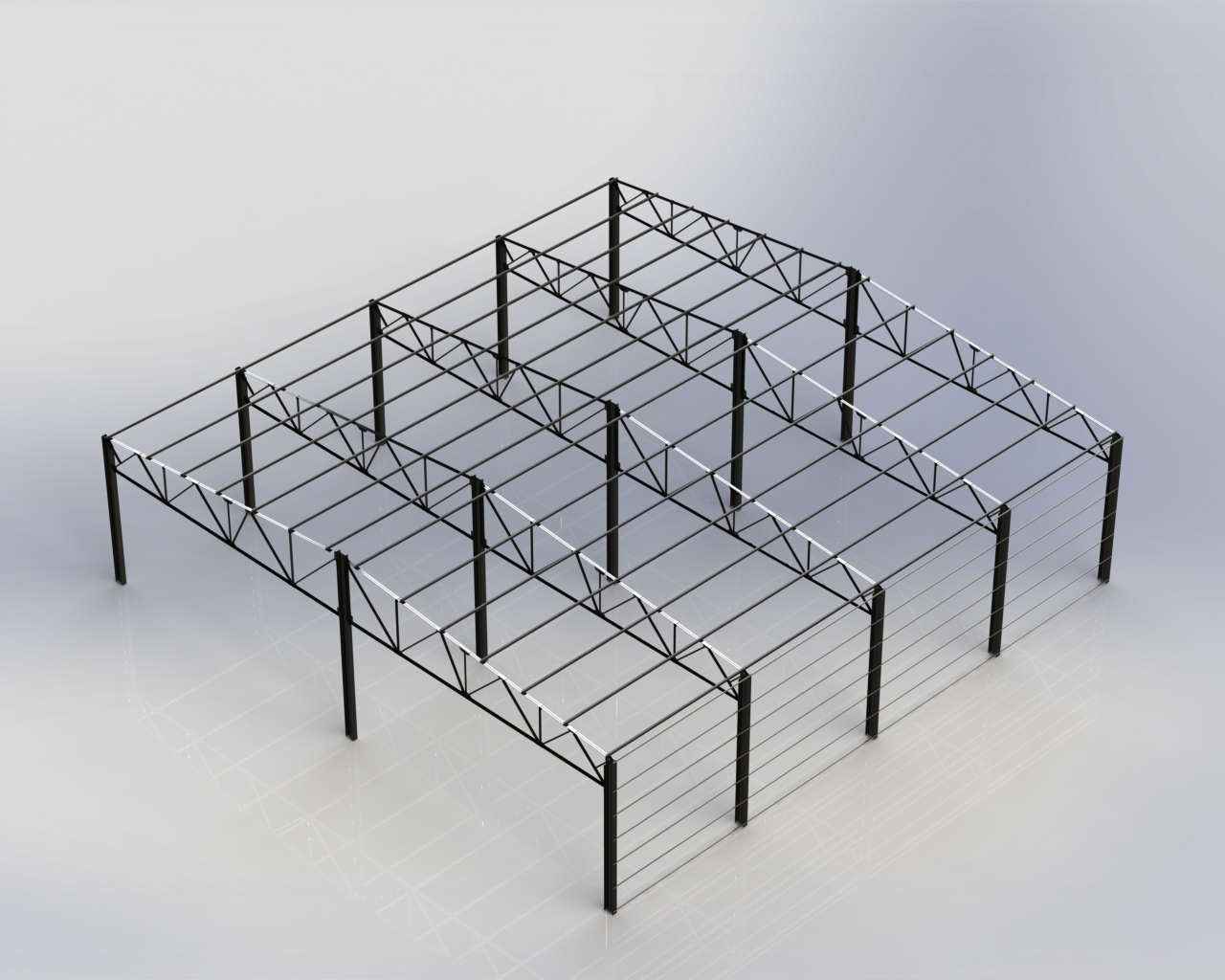

Металлокаркас ангара 40х40х10 метров. Из равнобочного уголка и двутавра. Пролет одной стропильной фермы 20 метров.

3D Модели Ангар Ферма

Автор

Александр Каносса

Дата

12.05.2014

Язык

Русский

Состав

3D сборка, подетальная проработка.

Софт

SolidWorks 14 Как открыть?

Содержимое архива

Ангар
- Балки
  - Раскосы
    - Сборка раскос к стойки 2.SLDASM
    - Пластина стыка низа 2-х ферм вертикальная.SLDPRT
    - Сборка связь фермы жесткости.SLDASM
    - Раскос 1 к стойке угловой.SLDPRT
    - Раскос 1-1 к стойке угловой.SLDPRT
    - Сборка раскос к пятке.SLDASM
    - раскос малый.SLDPRT
    - Сборка вертикальный зажим.SLDASM
    - Сборка стык 2-х ферм низ.SLDASM
    - Сборка раскос к стойке 1.SLDASM
    - Раскос 2 к стойке угловой.SLDPRT
    - Стыка низа 2-х ферм горизонт.SLDPRT
    - пластина жесткости связи фермы.SLDPRT
    - Деталь11.SLDPRT
    - Раскос 2-1 к стойке угловой.SLDPRT
  - угол 70 10 - 5.SLDPRT
  - угол 70 10.SLDPRT
  - угол 100 10 2 (1).SLDPRT
  - угол 40 5 2000.SLDPRT
  - угол 100 10 2 (2).SLDPRT
  - Балка заготовка.SLDPRT
  - угол 70 10 - 3.SLDPRT
  - угол 70 10 - 10.SLDPRT
  - Балка боковая.SLDPRT
  - угол 70 10 - 4.SLDPRT
  - угол 70 10 - 2.SLDPRT
  - угол 70 10 - 7.SLDPRT
  - Балка промежуточная.SLDPRT
  - угол 70 10 - 8.SLDPRT
  - угол 100 10 12000.SLDPRT
  - угол 70 10 - 11.SLDPRT
  - угол 70 10 - 9.SLDPRT
  - угол 70 10 -6.SLDPRT
  - угол 100 10 10000.SLDPRT
- Сборка фермы.SLDASM
- Поперечные с профили
  - Деталь12.SLDPRT
  - Сборка прогон крыши.SLDASM
- Сборка ферма 2.SLDASM
- Сборка Ангар 40 40.SLDASM
- Сборка ферма.SLDASM
- Сборка Пролет в сборе.SLDASM
