Ангар многоцелевого назначения 15х21

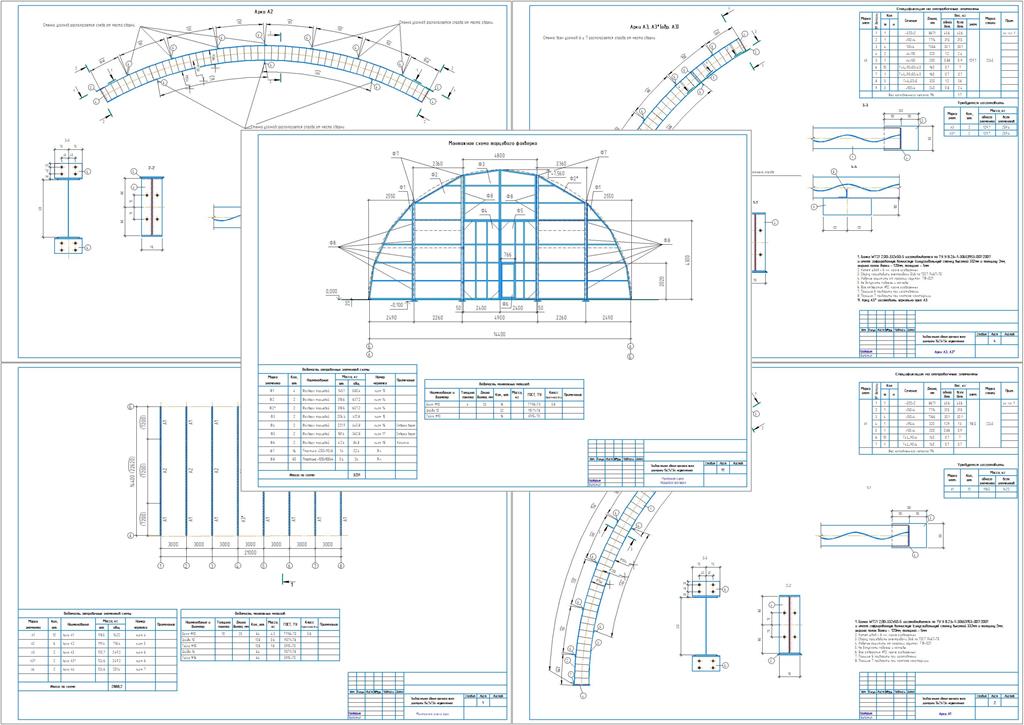

Ангар многоцелевого назначения 15х21, стальные конструкции здания прямоугольного в плане с размерами 15х21 м. Здание арочного типа. Радиус – 7500 м. Основными несущими конструкциями являются стальные сварные арки двутаврового сечения с гофрированной стенкой.

Состав: Полный комплект чертежей

Софт: КОМПАС-3D 16,1

Файлы:
ангар 15х21/
ангар 15х21/16_Ф4 готов.cdw
ангар 15х21/03_схема арок готов.cdw
ангар 15х21/24 болт фундаментный.cdw
ангар 15х21/05_А2.cdw
ангар 15х21/18_Ф6 готов.cdw
ангар 15х21/10_схема связей готов.cdw
ангар 15х21/23 фундаменты фм1 фм2.cdw
ангар 15х21/22_схема фундамента.cdw
ангар 15х21/12_Связи добавленное.cdw
ангар 15х21/25_опорные плиты.cdw
ангар 15х21/17_Ф5 готов.cdw
ангар 15х21/19_схема профлиста Н.cdw
ангар 15х21/08_схема прогонов готов.cdw
ангар 15х21/07_А4.cdw
ангар 15х21/12_схема фахверка готов.cdw
ангар 15х21/14_Ф2 готов.cdw
ангар 15х21/09_П1 П2 готов.cdw
ангар 15х21/04_А1.cdw
ангар 15х21/13_Ф1 готов.cdw
ангар 15х21/06_А3.cdw
ангар 15х21/15_Ф3 готов.cdw
ангар 15х21/11_Связи готов.cdw
