Башня мк 16м ЛИРА-САПР

Ульяновский государственный технический университет

Цели и задачи:
• продемонстрировать процедуру построения расчетной схемы металлической башни;
• показать технику задания ветрового пульсационного воздействия;
• продемонстрировать процедуру расчета нагрузки на фрагмент.
Исходные данные:

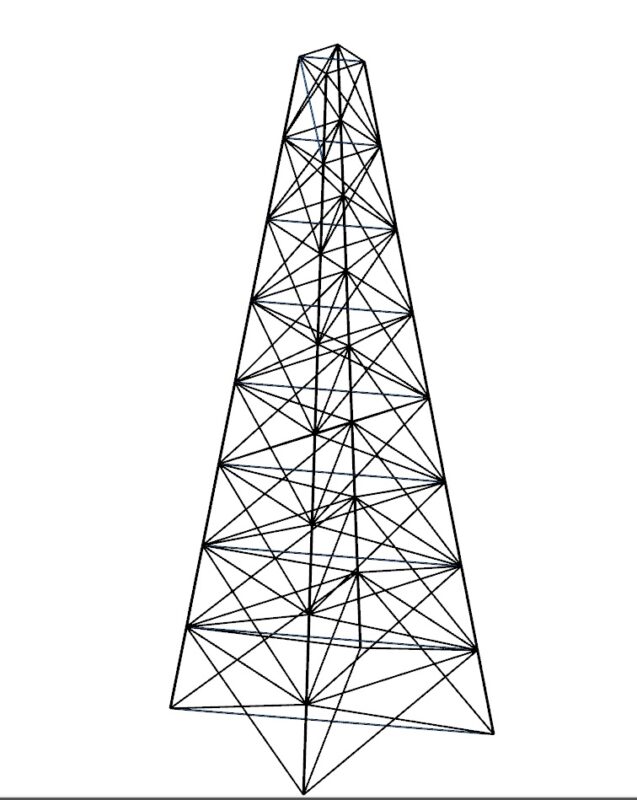

Схема башни показана на рис.5.1.
Металлическая башня высотой 16 м.
Сечения элементов башни:
• стойки – труба бесшовная горячекатаная, профиль 45х3.5;
• раскосы – труба бесшовная горячекатаная, профиль 25х3.5;
Нагрузки:
• загружение 1 – собственный вес; постоянная равномерно распределенная p = 0.25 т/м, приложенная на верхние стержни;
• загружение 2 – гололед;
• загружение 3 – ветровая статическая нагрузка;
• загружение 4 – ветровая нагрузка с учетом пульсации.
Результаты:
Эпюры продольных сил N;
Мозаика усилий в стержнях;
Вывод форм колебаний конструкции;
Таблиц результатов расчета (РСУ расчетные)
