Блочно-модульное здание контейнерного типа

200

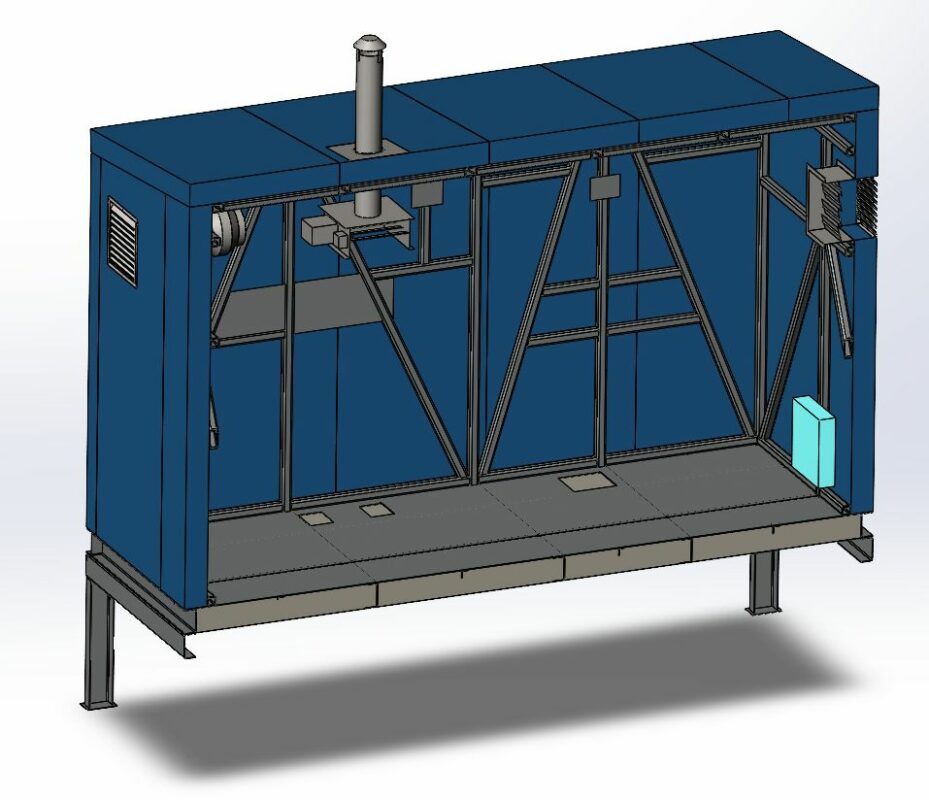

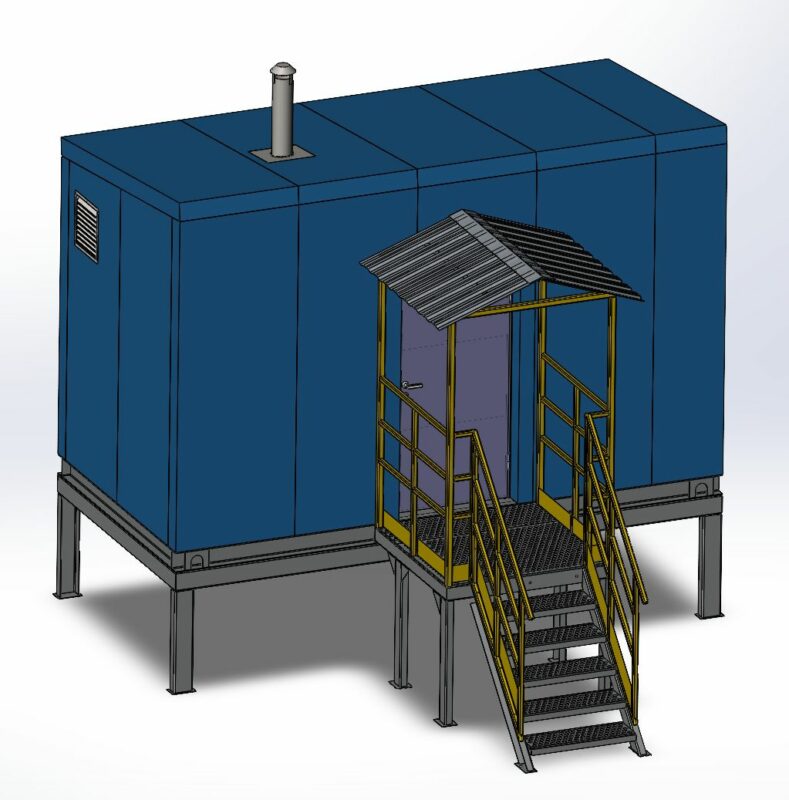

Блочно-модульное здание контейнерного типа (БМЗ) размерами в плане 4.6x2.3x3(в) м.
Модуль выполняется б заводских условиях с последующей транспортировкой к месту расположения БМЗ
Панели пола выполнены из несущей стальной рамы, изготовленной из гнутого швеллера 160x80x5мм с прогонами из прокатного уголка и комбинированным утеплителем толщиной 150мм - минвата УРСА
Стены выполняются из заводских сэндвич-панелей толщиной 150 мм с минераловатным утеплителем.
Стольной каркас стен и кровельного перекрытия жестко соединяется между собой и с рамой пола.
Крыша односкатная с уклоном 7° из заводских сэндвич-панелей толщиной 150 мм.

3D Модели блочно-модульное строительство

Автор

Евгений Токарев

Дата

17.12.2025

Язык

Русский

Состав

3D Сборка

Софт

SolidWorks 2024 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

БМЗ
- Лестница
  - Профлист.SLDPRT
  - Каркас площадки и лестницы.SLDPRT
  - Лестница.sldprt
  - Ограждение лестницы.SLDPRT
  - Лестничный марш с площадкой в сборе.SLDASM
  - Ограждение площадки.sLDPRT
- Основание БМЗ.SLDPRT
- ОВ
  - Вентилятор VCZpl-K
    - Руководство по эксплуатации VCZpl-K.pdf
    - Купить Вентилятор VCZpl-K-250 в Москве от производителя - ГК «РОВЕН».url
    - Вентилятор VCZpl-K 250 купить в официальном магазине - Stroydiller.ru.url
  - Клапан КВУ 400х400
    - Купить Клапан КВУ-400-400-ЭП в Нижнем Новгороде от производителя - ГК «РОВЕН».url
    - Клапан КВУ-400-400.SLDPRT
    - Руководство по эксплуатации КВУ.pdf
  - Решетка наружная 400х400
    - Саморез со сверлом 4,2 (3,9) x 13 (п.сфер.).SLDPRT
    - P.Z-1.SLDPRT
    - Решетка наружная 400х400.SLDASM
    - P.Z-3.SLDPRT
    - Заклёпка ALU-ST 4х6.SLDPRT
    - P.Z-2.SLDPRT
  - Промышленный конвектор ЭКСП2 Т90-2,0-1-230
    - ЭКСП2 Т90-2,0-1-230 ХЛ3 IP54 цена - купить промышленный конвектор.url
    - Паспорт_ЭКСП_Т90_ХЗЛ_УХЛ4.pdf
- Бытовка
  - Несущий каркас.SLDPRT
  - Панели.sldprt
  - БМЗ.SLDASM
  - Каркас.sldprt
  - Дверь
    - Профиль 50х25х1,5_2010.SLDPRT
    - Каркас проема двери.SLDASM
    - Уголок обрамления двери боковой с пазом.SLDPRT
    - Каркас двери.SLDASM
    - Профиль 50х25х1,5_860.SLDPRT
    - Ось петли.SLDPRT
    - Уголок обрамления двери верхний.SLDPRT
    - Накладка проема двери.SLDPRT
    - Дверь с обшивкой.SLDASM
    - Ручка APECS POCCA-726-AL-D1-H1.SLDPRT
    - Профиль 50х25х1,5_910.SLDPRT
    - Зеркально отразитьНащельник проема левый.SLDPRT
    - Профиль 40х25х1,5_950.SLDPRT
    - Профиль 50х25х2_2080 с пазом.SLDPRT
    - Профиль 50х25х2_930.SLDPRT
    - Нащельник проема верхний.SLDPRT
    - Накладка APECS POCCA-ET-D1.SLDPRT
    - Профиль 40х25х1,5_2050.SLDPRT
    - Замок APECS T-52-CR.SLDPRT
    - ЛДСП 900х2000.SLDPRT
    - Дверь в сборе.SLDASM
    - ЦМ APECS SC-90-Z-C-NI.SLDPRT
    - Нащельник проема левый.SLDPRT
    - Профиль 50х25х2_2080.SLDPRT
    - Брусок двери внутренний.SLDPRT
    - Полотно 2_950х2050.SLDPRT
    - Профиль 50х25х1,5_2010 с пазом.SLDPRT
    - Петля 20.SLDPRT
    - Уголок обрамления двери боковой.SLDPRT
- БМЗ 4180x1880x2425(h).SLDDRW
- _КД
  - БМЗ 4180x1880x2425(h).STEP
  - БМЗ 4180x1880x2425(h).pdf
- БМЗ 4180x1880x2425(h).SLDASM
