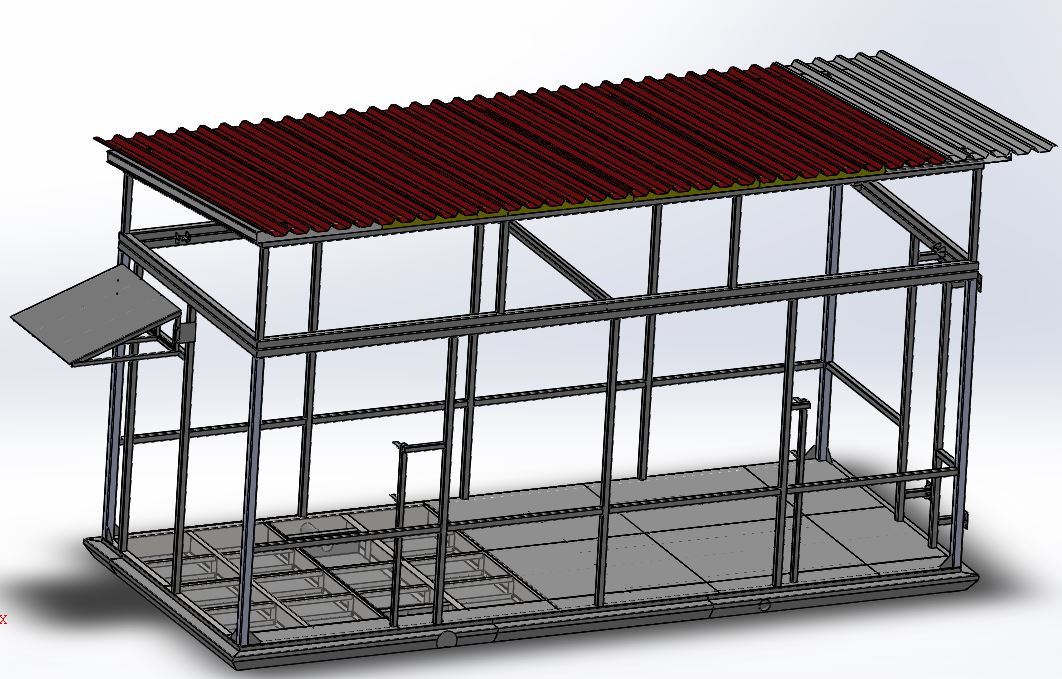

Каркас блочно-модульного здания с козырьком и кровлей

3Д модель каркаса блочно-модульного здания (7030х3030х2780 ДхШхВ) с козырьком(1200х1000 ДхШ) и кровлей

Состав: 3Д модель каркаса блочно-модульного здания с козырьком и кровлей Язык документа

Софт: SolidWorks 2016

Файлы:

Каталог / Строительство / Металлоконструкции / Каркас блочно-модульного здания с козырьком и кровлей

Бобышка_М24.SLDPRT
Болт М12.SLDASM
Болт М12х80.SLDPRT
БолтМ12х55 48 046 ГОСТ7805-70.SLDPRT
Гайка М12.SLDPRT
ГайкаМ12.SLDPRT
Закладная под мачту.SLDASM
КГТ_МП100_кровля (верх3).SLDASM
КГТ_С44к_3500.SLDPRT
Каркас и кровля.SLDASM
Каркас.SLDASM
Кронштейн шв. 10 П L=80 кровля.SLDASM.SLDPRT
Кронштейн шв. 10 П L=80.SLDASM.SLDPRT
Лист 3 (120х120).SLDPRT
Лист 3 (190х100).SLDPRT
Лист 3 (190х230).SLDPRT
Лист 4 (1260х1510).SLDPRT
Лист 4 (1260х760).SLDPRT
Лист 4 (150х150).SLDPRT
Лист 4 (2800х1510).SLDPRT
Лист 4 (2800х760).SLDPRT
Лист 4 (280х1510).SLDPRT
Лист 4 (280х760).SLDPRT
Лист 4 (для цапфы).SLDPRT
Лист10 100х100.SLDPRT
Лист2 40х25.SLDPRT
Лист2 50х50.SLDPRT
Лист3 30х60.SLDPRT
Лист4 1200х1100.SLDPRT
Лист4 210х180.SLDPRT
Направляющая 50 L=2640.SLDASM
Направляющая 80х80х4 L=2640.SLDASM
Обкладка 100_кр. L=3000.SLDPRT
Рама верхняя.SLDASM
Рама козырька.SLDASM
Рама кровли.SLDASM
Рама основания.SLDASM
Рама.SLDASM
Стойка под трубопровод.SLDASM
Стойка.SLDASM
Тр. 40х25х2 L=1000.SLDPRT
Тр. 40х25х2 L=1065.SLDPRT
Тр. 40х25х2 L=320.SLDPRT
Тр. 40х25х2 L=360.SLDPRT
Тр. 40х25х2 L=380.SLDPRT
Тр. 50х50х3 L=1650.SLDPRT
Тр. 50х50х3 L=180.SLDPRT
Тр. 50х50х3 L=380.SLDPRT
Труба 108х4 L=625.SLDPRT
Труба 50 L=2640 кровля.SLDPRT
Труба 60х60х3 L=1020.SLDPRT
Труба 60х60х3 L=1465.SLDPRT
Труба 60х60х3 L=1490.SLDPRT
Труба 60х60х3 L=1615.SLDPRT
Труба 60х60х3 L=1765.SLDPRT
Труба 60х60х3 L=2020.SLDPRT
Труба 60х60х3 L=2330.SLDPRT
Труба 60х60х3 L=2440.SLDPRT
Труба 60х60х3 L=250.SLDPRT
Труба 60х60х3 L=2620.SLDPRT
Труба 60х60х3 L=410.SLDPRT
Труба 60х60х3 L=545.SLDPRT
Труба 60х60х3 L=840.SLDPRT
Труба 80х80х4 L=2620.SLDPRT
Труба 80х80х4 L=2800.SLDPRT
Труба 80х80х4 L=6800.SLDPRT
Уголок 45х4 L=640.SLDPRT
Уголок 45х4 L=660.SLDPRT
Уголок 45х4 L=670.SLDPRT
Уголок 45х4 L=690.SLDPRT
Уголок 45х4 L=710.SLDPRT
Уголок 50х50х5 L=150.SLDPRT
Уголок 70х5 L=660.SLDPRT
Уголок 70х5 L=690.SLDPRT
Утеплитель 100х1185х3000_кровля.SLDPRT
Шайба 12.SLDPRT
Шайба 12Г.SLDPRT
Шайба12 04 019ГОСТ11371-78.sldprt
Шайба12 65Г 019ГОСТ6402-70.sldprt
Шв.200х60х4 L=2640.SLDPRT
Шв.200х80х5 L=2640.SLDPRT
Шв.200х80х5 L=670(2).SLDPRT
Шв.200х80х5 L=670.SLDPRT
Шв.200х80х5 L=2800.SLDPRT
Шв.200х80х5 L=6800.SLDPRT
Шв.200х80х6 L=2640.SLDPRT
гн. элемент_левый L=2030.SLDPRT
гн. элемент_левый L=2500.SLDPRT
гн. элемент_левый L=530.SLDPRT
гн. элемент_правый L=2500.SLDPRT
гн. элемент_правый L=530.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 46
