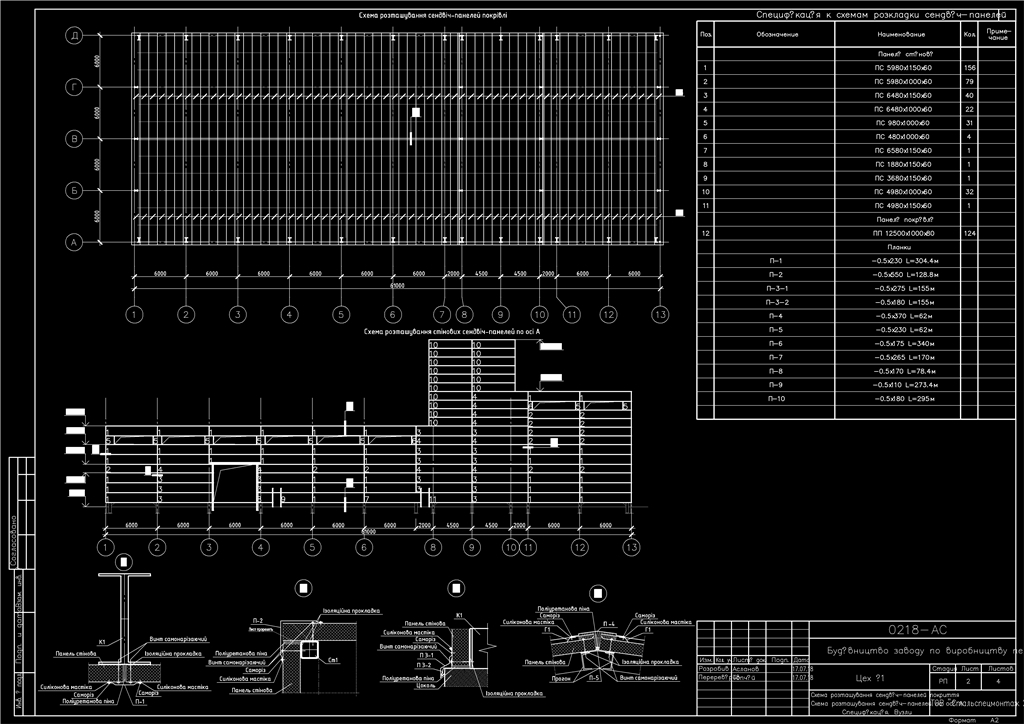

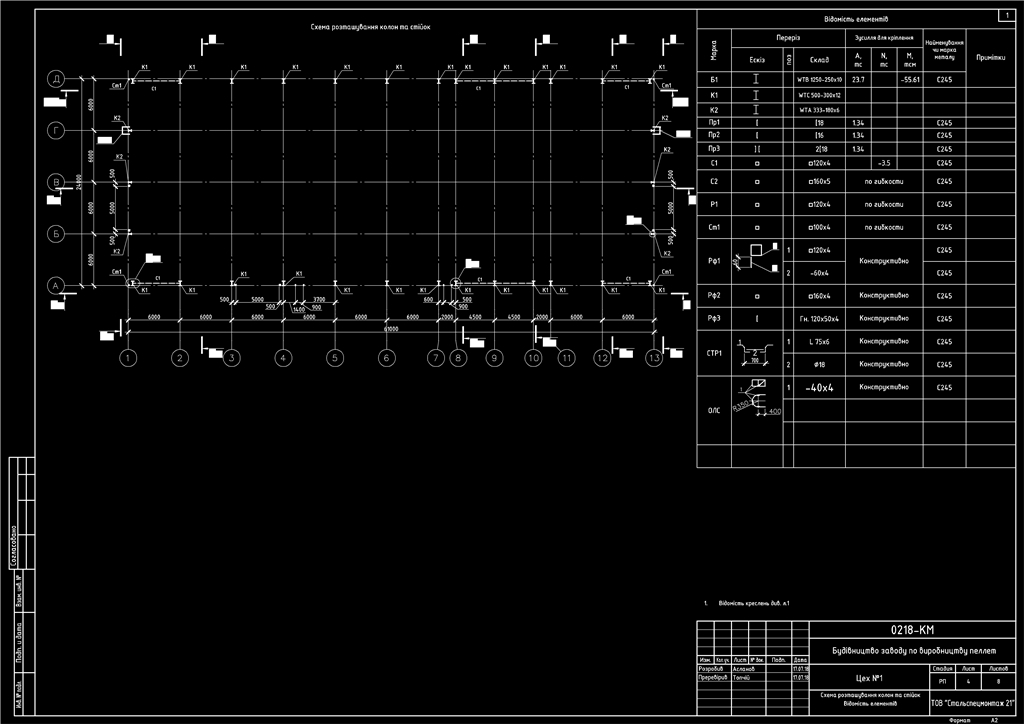

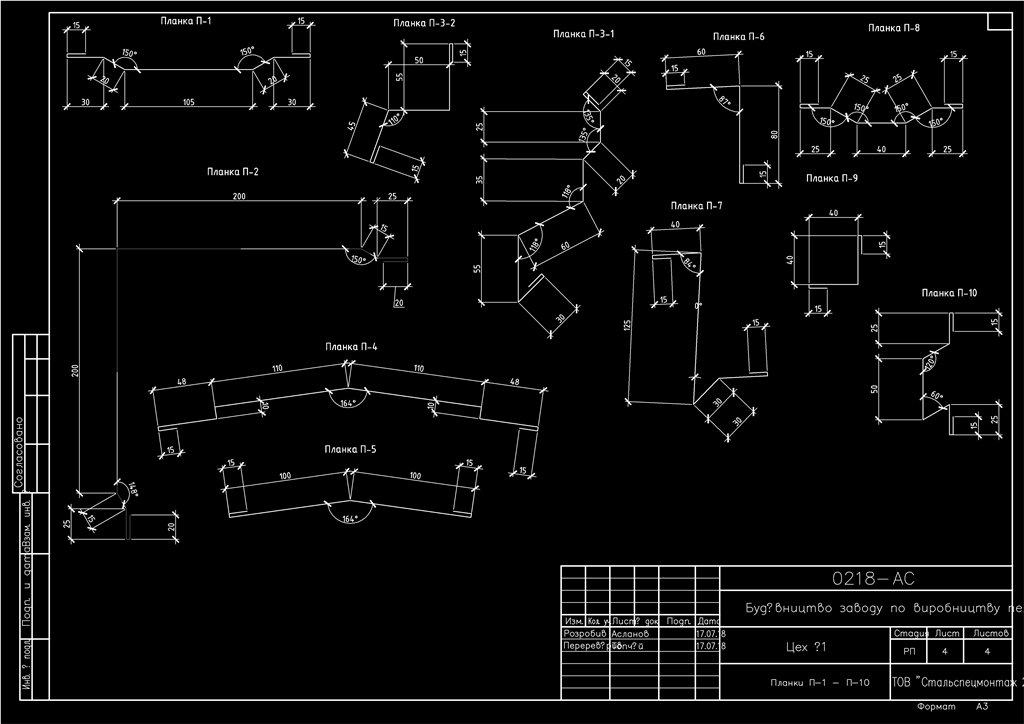

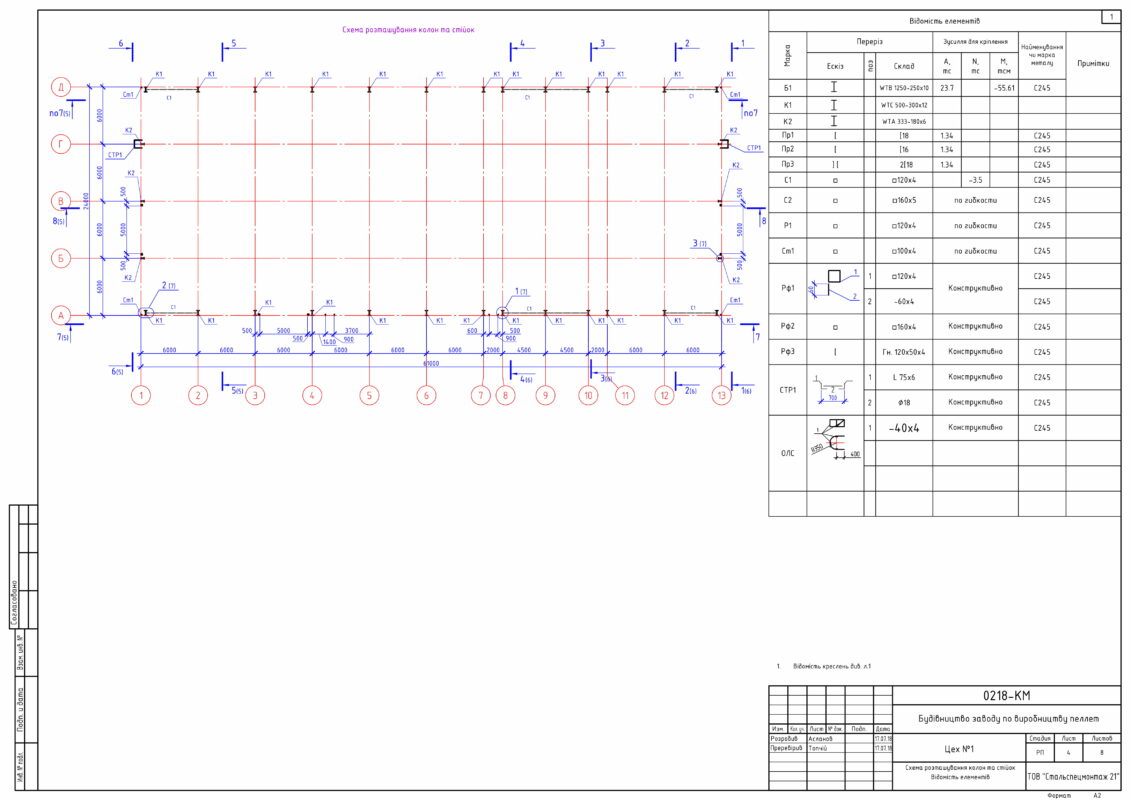

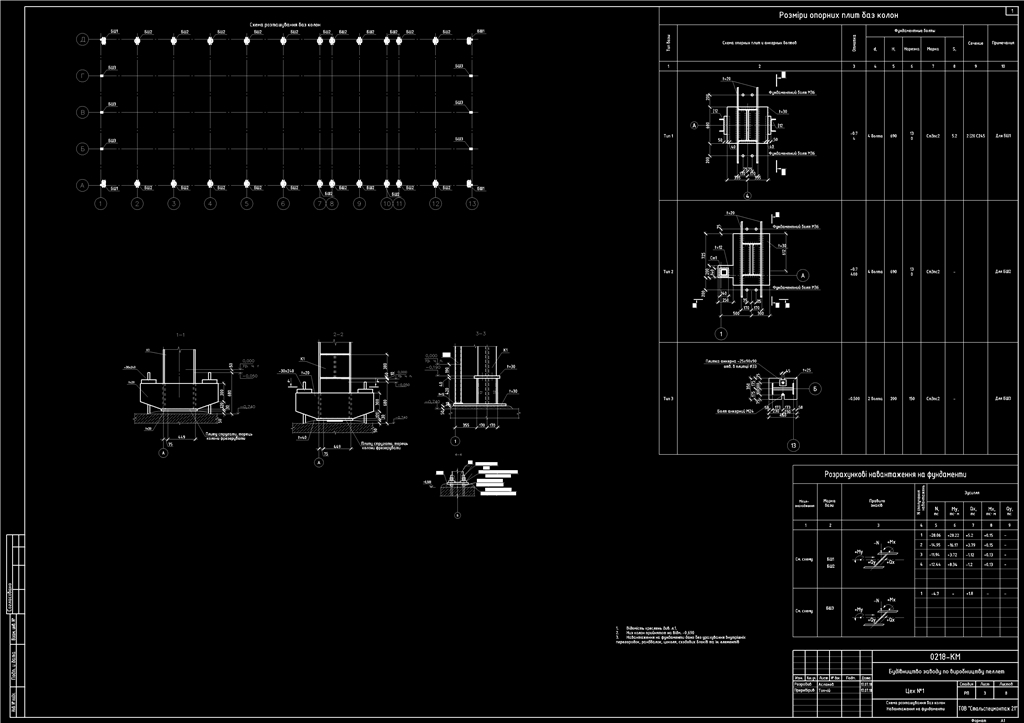

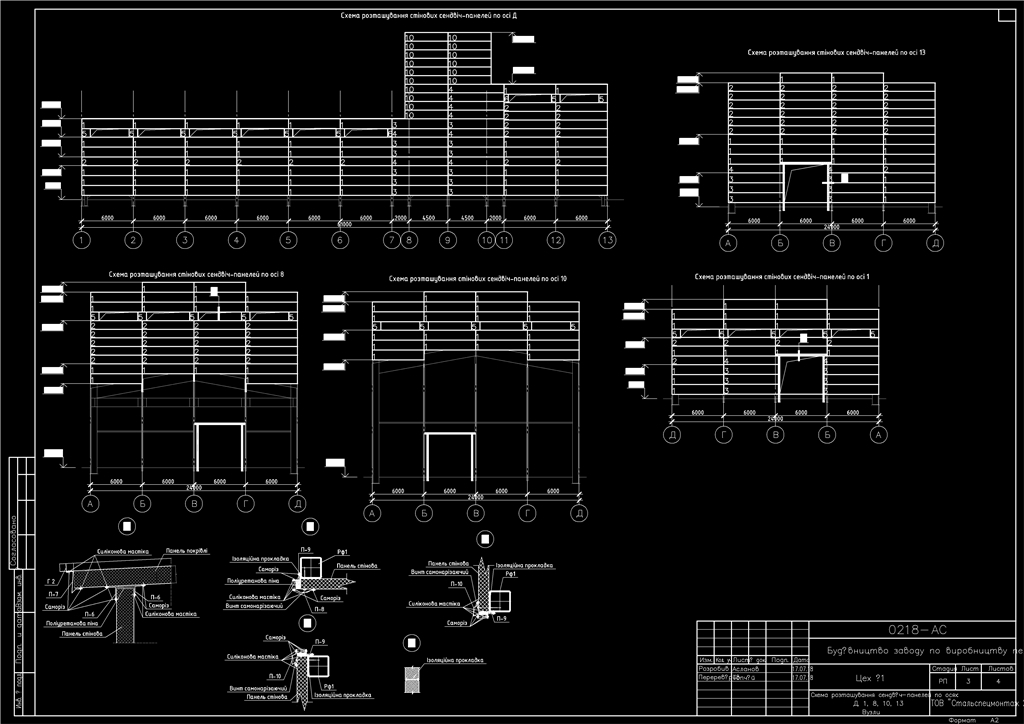

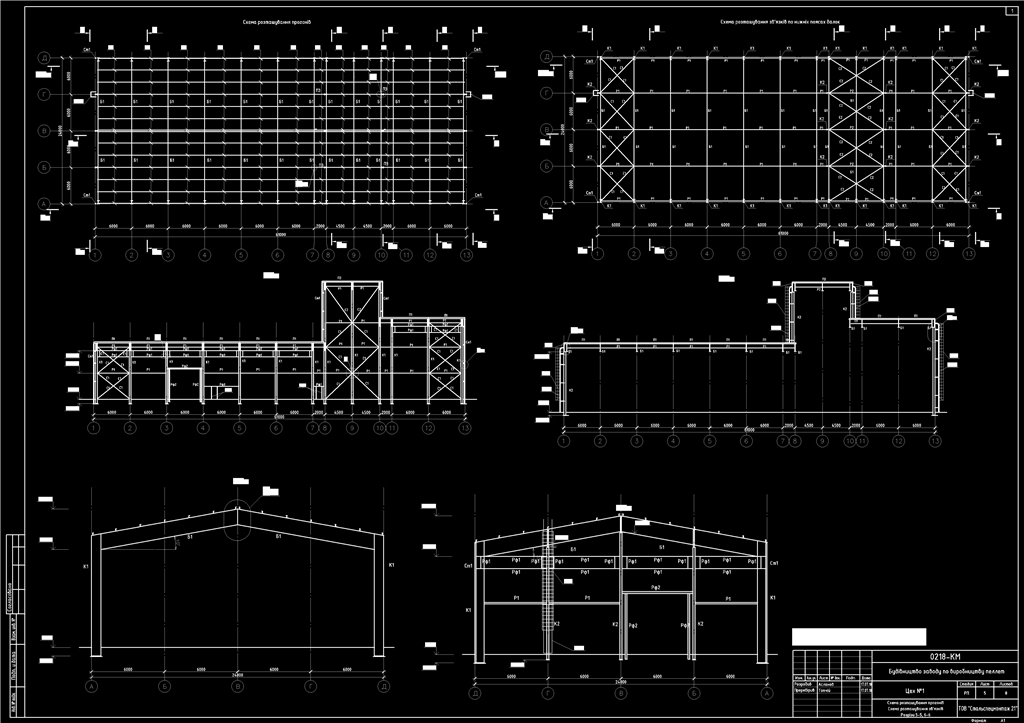

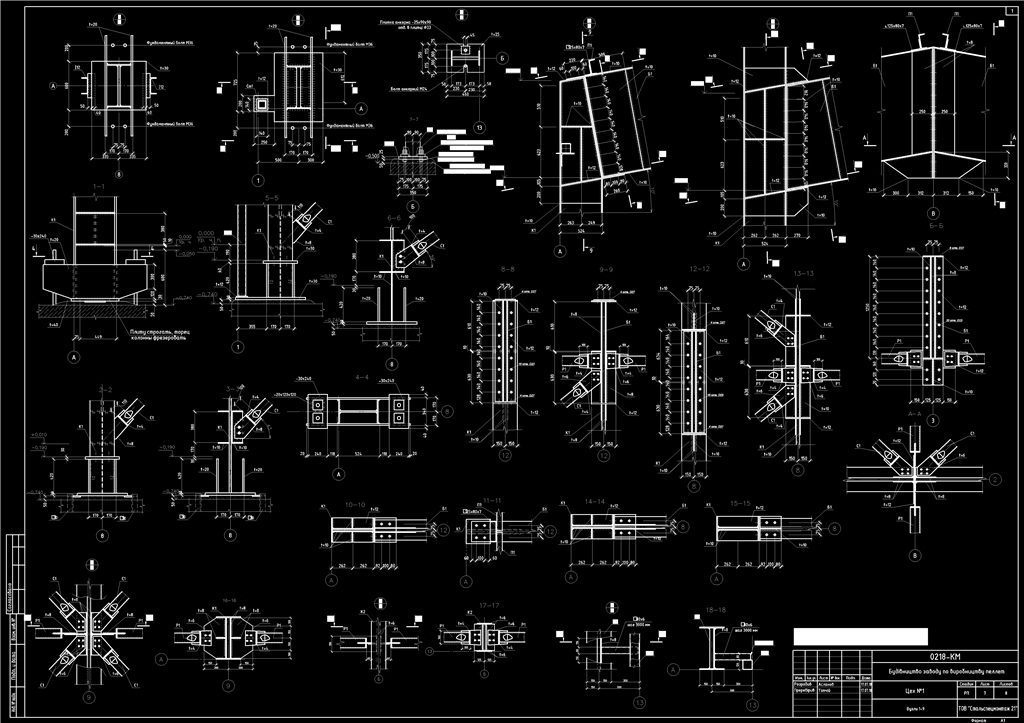

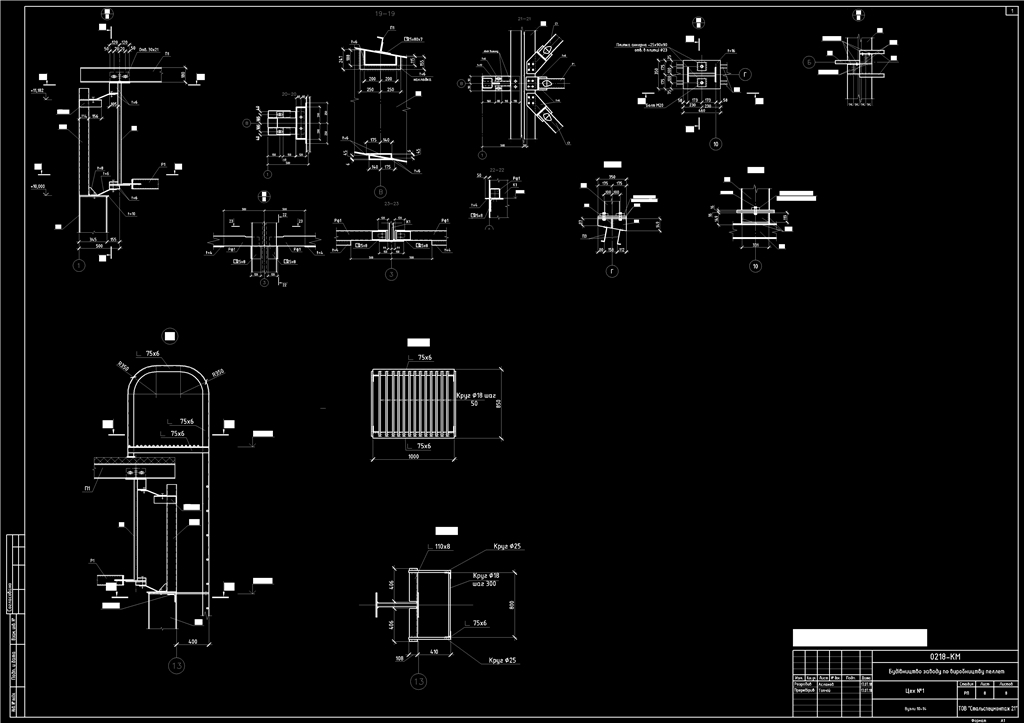

Цех пеллетного завода, каркас на основе гофробалки по техзаданию от заказчика с перепадами высот от 8м до 18м, размеры в осях 61мх24м, раздел КМ

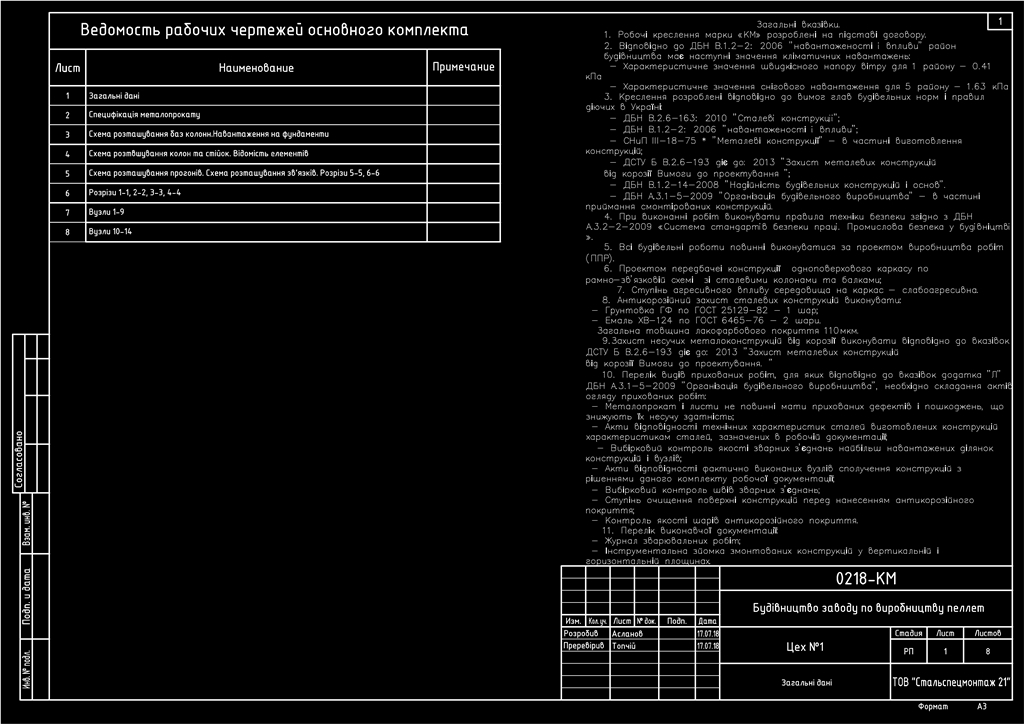

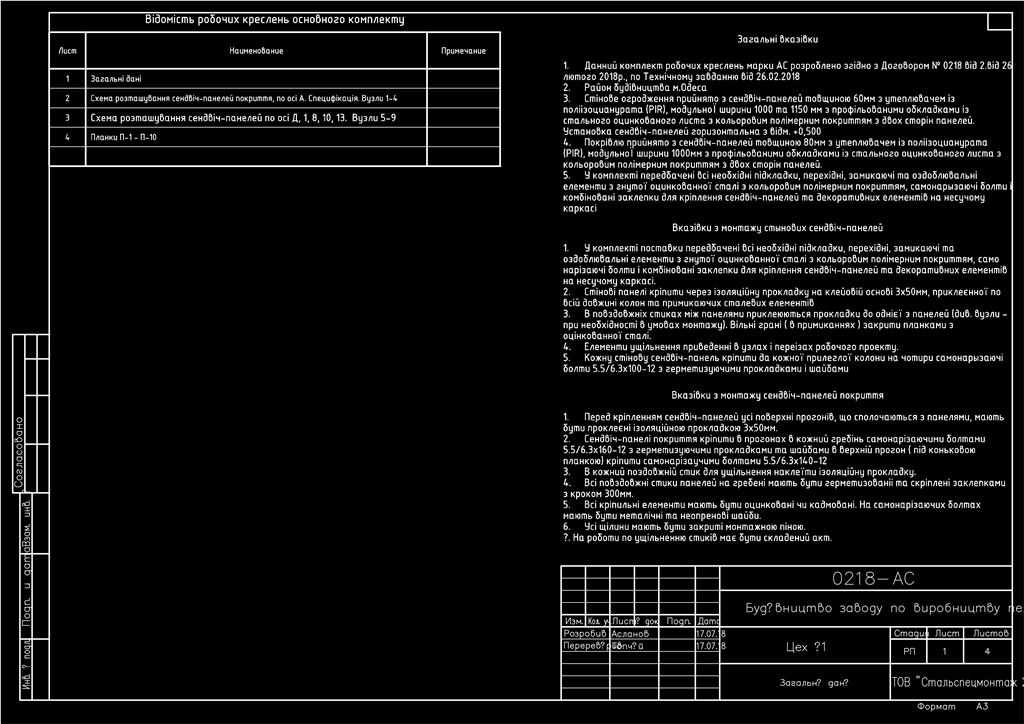

Загальні вказівки.
1. Робочі креслення марки «КМ» розроблені на підставі договору.
2. Відповідно до ДБН В.1.2-2: 2006 "навантаженості i впливи" район будівництва має наступні значення кліматичних навантажень:
- Характеристичне значення швидкісного напору вітру для 1 району - 0.41 кПа
- Характеристичне значення снігового навантаження для 5 району - 1.63 кПа
3. Креслення розроблені відповідно до вимог глав будівельних норм і правил діючих в Україні:
- ДБН В.2.6-163: 2010 "Сталевi конструкцii";
- ДБН В.1.2-2: 2006 "навантаженості i впливи";
- СНиП III-18-75 * "Металеві конструкції" - в частині виготовлення конструкцій;
- ДСТУ Б В.2.6-193 діє до: 2013 "Захист металевих конструкцій
від корозії Вимоги до проектування ";
- ДБН В.1.2-14-2008 "Надійність будівельних конструкцій і основ".
- ДБН А.3.1-5-2009 "Організація будівельного виробництва" - в частині приймання смонтірованих конструкцій.
4. При виконанні робіт виконувати правила техніки безпеки згідно з ДБН А.3.2-2-2009 «Система стандартiв безпеки працi. Промислова безпека у будiвніцтвi ».
5. Всі будівельні роботи повинні виконуватися за проектом виробництва робіт (ППР).
6. Проектом передбачеі конструкції одноповерхового каркасу по рамно-зв'язковій схемі зі сталевими колонами та балками;
7. Ступінь агресивного впливу середовища на каркас - слабоагресивна.
8. Антикорозійний захист сталевих конструкцій виконувати:
- Грунтовка ГФ по ГОСТ 25129-82 - 1 шар;
- Емаль ХВ-124 по ГОСТ 6465-76 - 2 шари.
Загальна товщина лакофарбового покриття 110мкм.
9.Захист несучих металоконструкцій від корозії виконувати відповідно до вказівок ДСТУ Б В.2.6-193 діє до: 2013 "Захист металевих конструкцій
від корозії Вимоги до проектування. "
10. Перелік видів прихованих робіт, для яких відповідно до вказівок додатка "Л" ДБН А.3.1-5-2009 "Організація будівельного виробництва", необхідно складання актів огляду прихованих робіт:
- Металопрокат і листи не повинні мати прихованих дефектів і пошкоджень, що знижують їх несучу здатність;
- Акти відповідності технічних характеристик сталей виготовлених конструкцій характеристикам сталей, зазначених в робочій документації;
- Вибірковий контроль якості зварних з'єднань найбільш навантажених ділянок конструкцій і вузлів;
- Акти відповідності фактично виконаних вузлів сполучення конструкцій з рішеннями даного комплекту робочої документації;
- Вибірковий контроль швів зварних з'єднань;
- Ступінь очищення поверхні конструкцій перед нанесенням антикорозійного покриття;
- Контроль якості шарів антикорозійного покриття.
11. Перелік виконавчої документації:
- Журнал зварювальних робіт;
- Інструментальна зйомка змонтованих конструкцій у вертикальній і горизонтальній площинах.
