Цех для производства КМ 72х24м

0
0
37
0
0
150

Раздел конструкций металлические, 10 листов. Размер здания 72 х 24 м. Высота колонны на отм. +5,870
Цех по производству тканого полипропиленового геополотна КМ

ОБЩИЕ УКАЗАНИЯ
1. Основные исходные данные
Основанием для разработки марки КМ по объекту "Производство тканого полипропиленового геополотна в г.Атырау послужило:
• Задание на проектирование, выданное ___
• Техническое задание (приложение к Заданию на проектирование), выданное ___;
• Предписание №49Э «Об устранении нарушений требований промышленной безопасности» от 27.08.18г;

Проект разработан в соответствии с действующими нормами и правилами РК, обеспечивающими пожарную, санитарную и экологическую безопасность при соблюдении мероприятий, предусмотренных настоящим проектом.
Климатические условия
Рабочие чертежи металлоконструкций разработаны для применения в районах с климатическими характеристиками приведенными ниже (или более благоприятными):
Климатический подрайон - IVГ
Вес снегового покрова - 80 кгс/м²
Давлению ветра - 56 кгс/м²
Температура наружного воздуха наиболее холодной пятидневки - -27С°.
Температура наружного воздуха наиболее холодных суток - -30С°.
Сейсмичность площадки строительства - 6 баллов.
2. Характеристика проектных решений
Металлические конструкции здании запроектированы в соответствии с требованиями "Требования к безопасности металличексих конструкций" от 31.12.2008г. N1353, НТП РК 01-01-3.1 (4.1)-2017 "Нагрузки и воздействия на здания" Часть 1-3. Снеговые нагрузки (к СП РК EN 1991-1-3:2003/2011) Часть 1-4. Ветровые воздействия (к СП РК EN 1991-1-4:2003/2011);, СН РК EN 1993 "Проектирование стальных конструкций", СН РК 2.01-01-2013  "Защита строительных конструкций от коррозии", СП РК 5.03-107-2013 "Несущие и ограждающие конструкции", СП РК 2.03-30-2017 "Строительство в сейсмических районах", СН РК EN 1992 "Проектирование железобетонных конструкций".
Материал конструкций и марка стали приняты в зависимости от вида конструкций и с учетом расчетной температуры и приведены в ведомости элементов и спецификации металлопроката.
Стали, принятые в настоящем проекте соответствуют требованиям СП РК EN 1993 "Проектирование стальных конструкций".
3. Конструктивные решения
Уровень ответственности здания-II.
Класс здания по функциональной пожарной опасности- Ф5.1
Степень огнестойкости-IIIа.
Здания по взрывопожарной и пожарной опасности здание относится к категории Д

Здание размером в плане 24,0х72,0м в осях выполнено из металлоконструкций по связевой схеме. Устойчивость каркаса в продольном и поперечном направлении обеспечивается постановкой вертикальных связей. Пространственная устойчивость каркаса обеспечивается за счет совместной работы продольных и поперечных вертикальных и горизонтальных связей.
Шаг колонн в продольном направлении 6 метров, пролет 24 метра перекрывается металлической фермы.
-колонны из квадратных профилей 200х200х6мм.
-прогоны из квадратных профилей 120х80х6мм.
-фермы - двухскатные из квадратных профилей 120х120х6мм.
-связи из квадратных профилей 80х80х6мм.


Сообщить о проблеме
Дата
23.05.2025
Язык
Русский
Состав

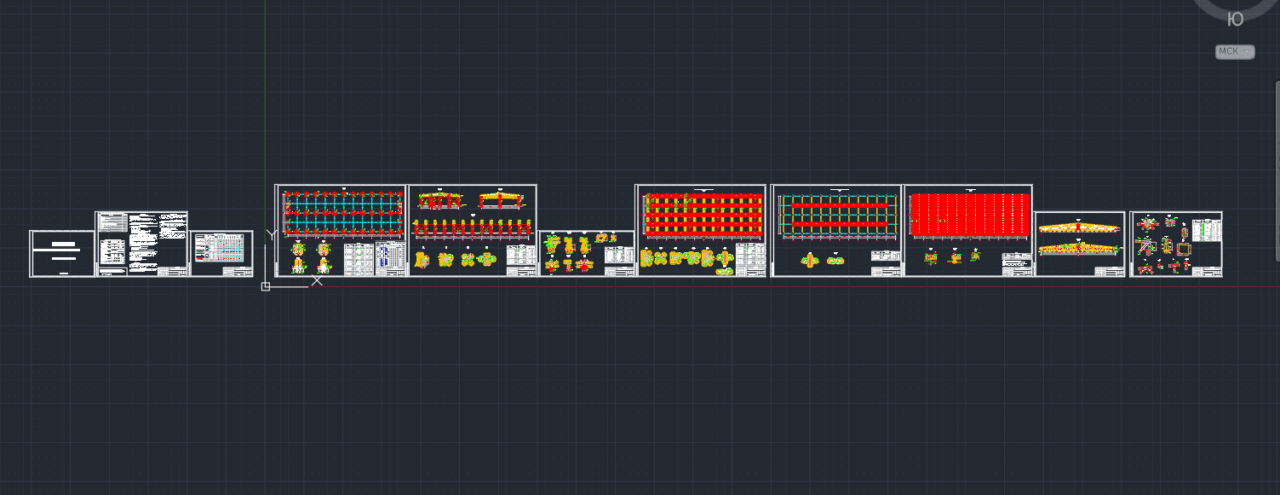

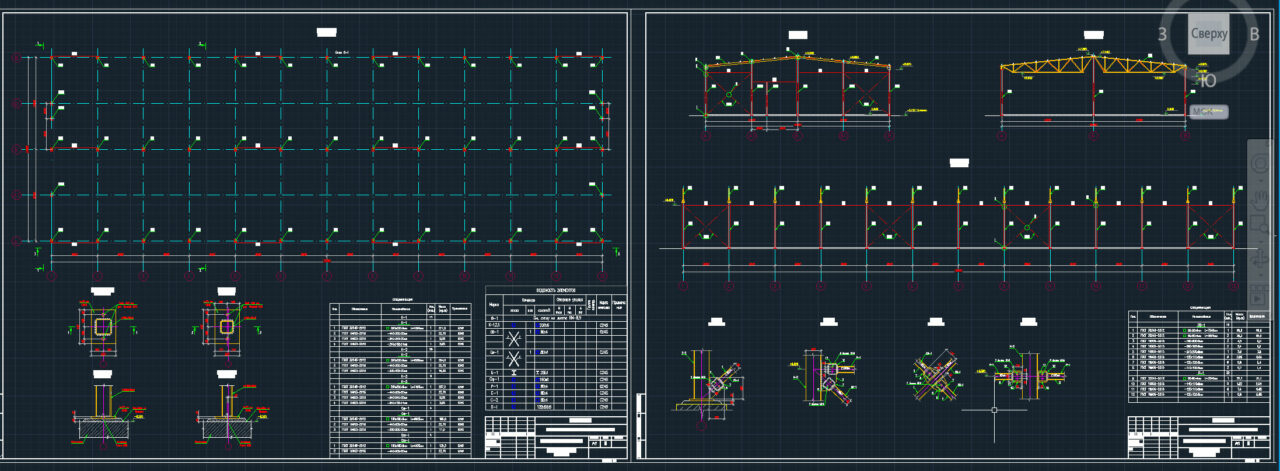

Раздел конструкций металлические. 1. Общие данные 2. Тех. спецификация металла 3. План колон 4. Разрезы и узлы 5. Узел балки 6. План расположения связей по верхним поясам фермы. Узлы 7. План расположения связей по нижним поясам фермы. Узел 8. План расположения прогонов. Разрезы 9. Ферма Ф-1 10. Узлы. Спецификация фермы
Софт
AutoCAD 2007 Как открыть?
Содержимое архива
  • КМ_Произ-о тканого полипропиленового геополотна (для сайта).dwg
