Объект розничной торговли 13х61 м. 3 этажа. Раздел КМ

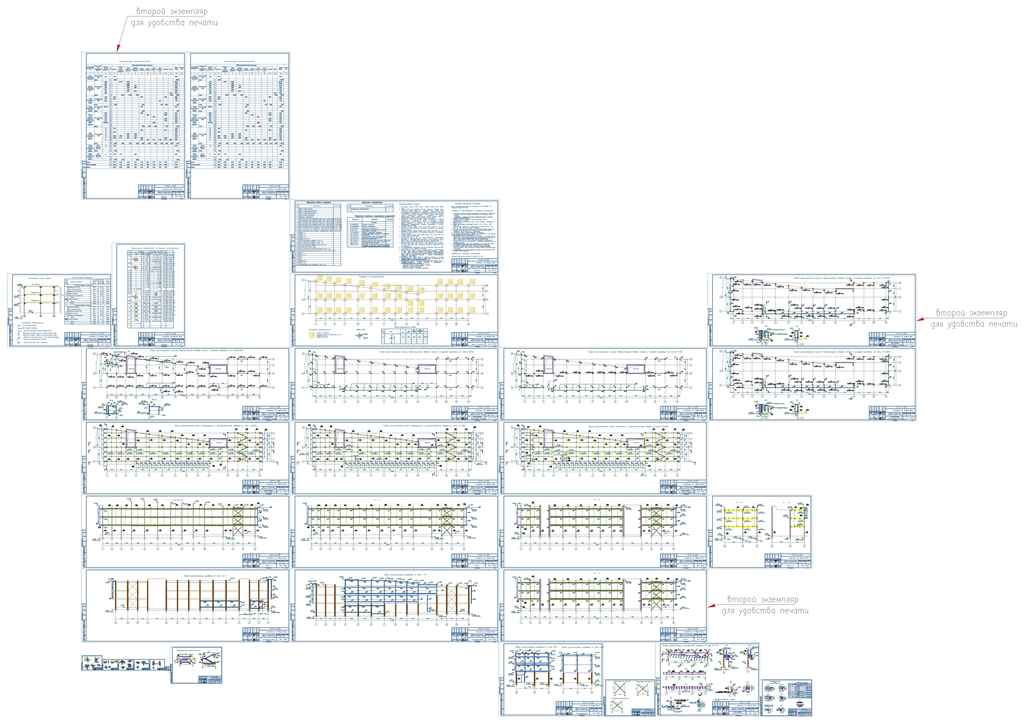

Металлокаркас общей массой 155 тн. Раздел КМ. Чертежи не разбиты по листам, всё в пространстве модели. Фасады отсутствуют, только планы и разрезы.
2. Каркас здания рамно-связевый. Шаг рам переменный. Основной каркас состоит из жестко заделанных в фундамент колонн, главных балок, расположенных вдоль цифровых осей, образующих с колоннами рамные узлы, балок перекрытия, вертикальных и горизонтальных связей. Балки покрытия и перекрытия в продольном направлении крепятся шарнирно. Вертикальные нагрузки воспринимаются балками и передаются на колонны. Горизонтальная нагрузка воспринимается жесткой заделкой колонн в уровне фундаментов и вертикальными связями по колоннам.
3. Продольная и поперечная жесткость каркаса обеспечивается системой горизонтальных и вертикальных связей по колоннам и балкам. Неизменяемость в горизонтальной плоскости обеспечивается жесткими дисками перекрытий и покрытия на отм. +4.000,+7.300,+10.690, образованными профилированным настилом, закрепленным на прогонах самонарезающими винтами.
- снеговой район IV;
- ветровой район II ;
- расчетное значение веса снегового покрова -2,4 кПа;
- нормативное значение ветрового давления - 0,30 кПа;
- сейсмичность площадки отсутствует;
- динамические нагрузки на конструкции отсутствуют.
