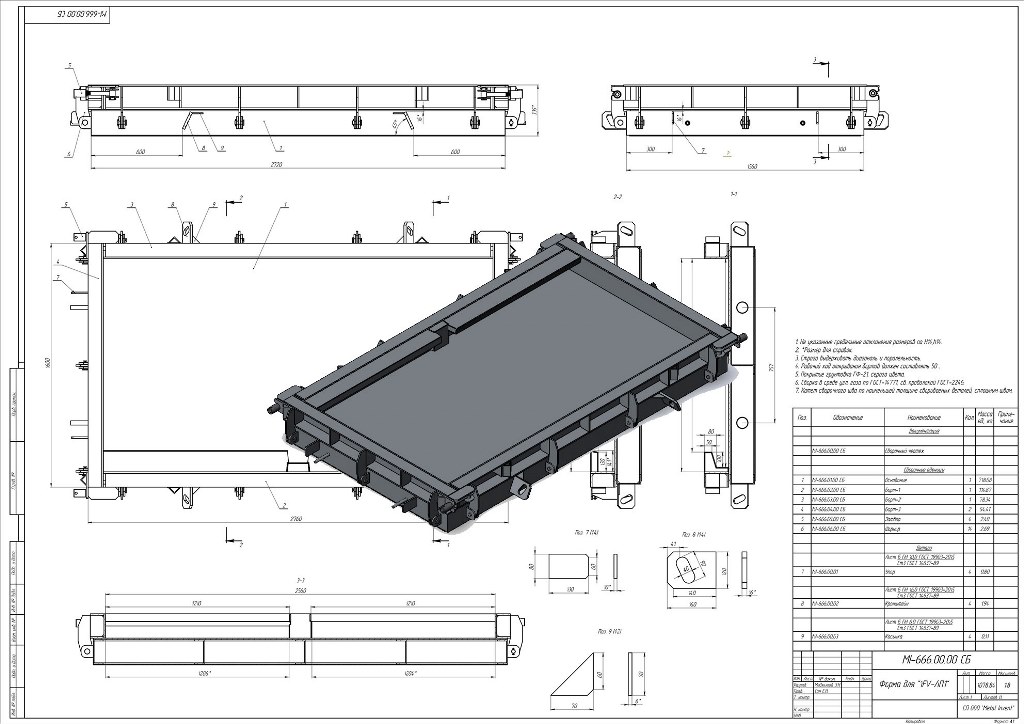

Форма (опалубка) с пропарочной камерой для изготовления лестничной площадки.

Данную форму используют заводы ЖБИ для изготовление лестничной площадки. Форма имеет пропарочную камеру. Борта откидные с ходом открывания 50 градусов.

Состав: Сборочный чертеж (СБ), Деталировка, Спецификация, 3D-модель.

Софт: SolidWorks 2020

Файлы:
Опалубка для ЛП1/
Опалубка для ЛП1/Зеркально отразитьЗеркально отразитьЗМ Гайка.SLDPRT
Опалубка для ЛП1/Зеркально отразитьЗМ Палец.SLDPRT
Опалубка для ЛП1/Зеркально отразитьПетля шарнира.SLDPRT
Опалубка для ЛП1/Кронштейн.SLDPRT
Опалубка для ЛП1/Зеркально отразитьЗМ Гайка.SLDPRT
Опалубка для ЛП1/Штуцер 2.SLDPRT
Опалубка для ЛП1/Чертеж Форма для ЛП1 СБ.pdf
Опалубка для ЛП1/Зеркально отразитьШарнир СБ.SLDASM
Опалубка для ЛП1/Борт осн дл верх.SLDPRT
Опалубка для ЛП1/Борт 3 СБ.SLDASM
Опалубка для ЛП1/Выступ3 50х1210.SLDPRT
Опалубка для ЛП1/ЗМ 100х90.SLDPRT
Опалубка для ЛП1/Борт осн дл.SLDPRT
Опалубка для ЛП1/Выступ3 130х1210.SLDPRT
Опалубка для ЛП1/Зеркально отразитьЗМ шпилька.SLDPRT
Опалубка для ЛП1/Выступ3 30х1210.SLDPRT
Опалубка для ЛП1/Ушко шарнира.SLDPRT
Опалубка для ЛП1/ЗМ Ушко.SLDPRT
Опалубка для ЛП1/Борт осн кр.SLDPRT
Опалубка для ЛП1/Упорная платсина 90х90.SLDPRT
Опалубка для ЛП1/Затвор СБ.SLDASM
Опалубка для ЛП1/Зеркально отразитьЗеркально отразитьЗМ втулка.SLDPRT
Опалубка для ЛП1/Выступ4 140х1210.SLDPRT
Опалубка для ЛП1/Зеркально отразитьЗеркально отразитьЗатвор СБ.SLDASM
Опалубка для ЛП1/Выступ4 140х38 ребро.SLDPRT
Опалубка для ЛП1/Зеркально отразитьШарнир СБ2.SLDASM
Опалубка для ЛП1/ТР 76х3.SLDPRT
Опалубка для ЛП1/Зеркально отразитьЗатвор СБ.SLDASM
Опалубка для ЛП1/ЗМ Палец.SLDPRT
Опалубка для ЛП1/Фц 5х141х50.SLDPRT
Опалубка для ЛП1/Выступ4 140х1220.SLDPRT
Опалубка для ЛП1/Рубашка низ.SLDPRT
Опалубка для ЛП1/ЗМ втулка.SLDPRT
Опалубка для ЛП1/Зеркально отразитьШарнир СБ1.SLDASM
Опалубка для ЛП1/Зеркально отразитьШарнир Палец.SLDPRT
Опалубка для ЛП1/Швеллер основания 1560.SLDPRT
Опалубка для ЛП1/Зеркально отразитьЗатвор СБ1.SLDASM
Опалубка для ЛП1/ЗМ Гайка.SLDPRT
Опалубка для ЛП1/Зеркально отразитьЗеркально отразитьЗМ Ушко.SLDPRT
Опалубка для ЛП1/Швеллер основания 2720.SLDPRT
Опалубка для ЛП1/Эскиз Форма для ЛП1 СБ.SLDDRW
Опалубка для ЛП1/Швеллер основания 1560 Ф20.SLDPRT
Опалубка для ЛП1/ЗМ уголок.SLDPRT
Опалубка для ЛП1/Плита ЛП1.SLDPRT
Опалубка для ЛП1/Борт 1 СБ.SLDASM
Опалубка для ЛП1/ЗМ рогатулька.SLDPRT
Опалубка для ЛП1/Швеллер основания Перем 659.SLDPRT
Опалубка для ЛП1/Выступ3 170х1210.SLDPRT
Опалубка для ЛП1/Форма для ЛП1 СБ.STEP
Опалубка для ЛП1/Борт осн кр верх.SLDPRT
Опалубка для ЛП1/Выступ3 Г обр.SLDPRT
Опалубка для ЛП1/Зеркально отразитьУшко шарнира.SLDPRT
Опалубка для ЛП1/Штуцер.SLDPRT
Опалубка для ЛП1/КР косынка.SLDPRT
Опалубка для ЛП1/Фц 5х140х160.SLDPRT
Опалубка для ЛП1/Эскиз Форма для ЛП1 СБ - Лист1.pdf
Опалубка для ЛП1/Лист основание.SLDPRT
Опалубка для ЛП1/Выступ3 98х1210.SLDPRT
Опалубка для ЛП1/Лист основание цел.SLDPRT
Опалубка для ЛП1/ЗМ 140х100.SLDPRT
Опалубка для ЛП1/Чертеж Форма для ЛП1 СБ.SLDDRW
Опалубка для ЛП1/Форма для ЛП1 СБ.SLDASM
Опалубка для ЛП1/Зеркально отразитьЗМ Ушко.SLDPRT
Опалубка для ЛП1/Выступ3 130х1210 2.SLDPRT
Опалубка для ЛП1/Шарнир СБ.SLDASM
Опалубка для ЛП1/Фц 5х60х160.SLDPRT
Опалубка для ЛП1/Форма для ЛП1 СБ исх.SLDASM
Опалубка для ЛП1/Упорная 130х80.SLDPRT
Опалубка для ЛП1/Швеллер основания Перем 1550.SLDPRT
Опалубка для ЛП1/Основание СБ.SLDASM
Опалубка для ЛП1/Зеркально отразитьЗеркально отразитьЗМ Палец.SLDPRT
Опалубка для ЛП1/Борт 2 СБ.SLDASM
Опалубка для ЛП1/Петля шарнира.SLDPRT
Опалубка для ЛП1/Шарнир Палец.SLDPRT
Опалубка для ЛП1/ЗМ шпилька.SLDPRT
Опалубка для ЛП1/Зеркально отразитьЗеркально отразитьЗМ шпилька.SLDPRT
Опалубка для ЛП1/Борт осн ребро.SLDPRT
Опалубка для ЛП1/Выступ4 40х75.SLDPRT
Опалубка для ЛП1/ЗМ затв 200х80.SLDPRT
Опалубка для ЛП1/Выступ3 64х40х61.SLDPRT
Опалубка для ЛП1/Швеллер основания Перем 718.SLDPRT
Опалубка для ЛП1/Зеркально отразитьЗМ втулка.SLDPRT
