Каретка для откатных ворот

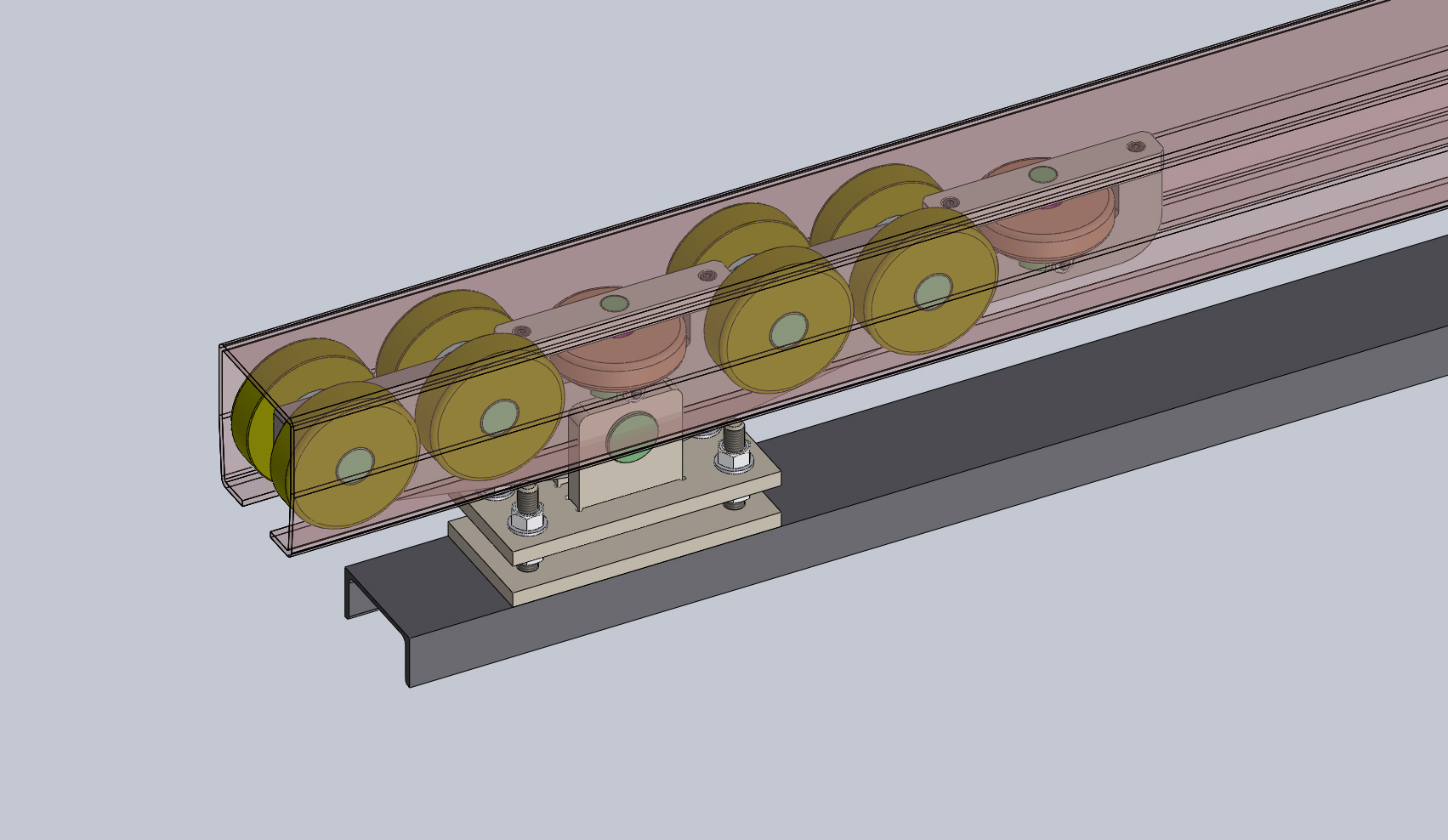

Каретка с роликами для откатных ворот. Направляющая профильная труба 138Х144Х6 длина=8000ММ
DoorHan

Состав: Чертежи- Сборочный, Деталировка. 3D-модель (все детали) Язык документа

Софт: SolidWorks 2016

Файлы:
Роликовая каретка__Ворота откатные/
Роликовая каретка__Ворота откатные/Сборка__Ворота Откатные_02.JPG
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Планка_01.SLDPRT
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Шайба_02.SLDPRT
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Шайба_01.SLDPRT
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Крышка_01.SLDPRT
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Ось_03.SLDPRT
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Кольцо A62.50 ХГА ГОСТ 13943-86.sat
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Втулка_05.SLDPRT
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Втулка_02.SLDPRT
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Балка Направляющая_01.SLDPRT
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Втулка_01.SLDPRT
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Ухо_01.SLDPRT
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Швеллер_01.SLDPRT
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Направляющая_01.SLDPRT
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Ось_02.SLDPRT
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Планка_04.SLDPRT
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Шпилька_01.SLDPRT
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Втулка_04.SLDPRT
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Рельс направляющий_01.SLDPRT
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Планка_02.SLDPRT
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Втулка_03.SLDPRT
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Кольцо A62.50 ХГА ГОСТ 13943-86.SLDPRT
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Ось_04.SLDPRT
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Ось_01.SLDPRT
Роликовая каретка__Ворота откатные/Детали__Ворота откатные/Планка_03.SLDPRT
Роликовая каретка__Ворота откатные/Сборка__Ворота Откатные_01.JPG
Роликовая каретка__Ворота откатные/Каретка.SLDPRT
Роликовая каретка__Ворота откатные/Библиотека_элементов/
Роликовая каретка__Ворота откатные/Библиотека_элементов/Подшипник 46305К ГОСТ 831-75.SLDPRT
Роликовая каретка__Ворота откатные/Библиотека_элементов/Подшипник 6308.SLDPRT
Роликовая каретка__Ворота откатные/Библиотека_элементов/Подшипник 60_203.SLDPRT
Роликовая каретка__Ворота откатные/Библиотека_элементов/Подшипник 46307К ГОСТ 831-75.SLDPRT
Роликовая каретка__Ворота откатные/Библиотека_элементов/Подшипник 46305К ГОСТ 831-75.sat
Роликовая каретка__Ворота откатные/Библиотека_элементов/Кольцо A25.50 ХГА ГОСТ 13942-86.SLDPRT
Роликовая каретка__Ворота откатные/Библиотека_элементов/SW3dPS-hombre.SLDPRT
Роликовая каретка__Ворота откатные/Библиотека_элементов/Кольцо стопорное_ф8_наружн__ГОСТ 13942.SLDPRT
Роликовая каретка__Ворота откатные/Библиотека_элементов/Подшипник 46306К ГОСТ 831-75.sat
Роликовая каретка__Ворота откатные/Библиотека_элементов/Кольцо A62.50 ХГА ГОСТ 13943-86.sat
Роликовая каретка__Ворота откатные/Библиотека_элементов/Подшипник 46107К ГОСТ 831-75.sat
Роликовая каретка__Ворота откатные/Библиотека_элементов/Штифт_3128-70.SLDPRT
Роликовая каретка__Ворота откатные/Библиотека_элементов/Подшипник 46307К ГОСТ 831-75.sat
Роликовая каретка__Ворота откатные/Библиотека_элементов/Поддон_800х1200.SLDPRT
Роликовая каретка__Ворота откатные/Библиотека_элементов/Швеллер ГОСТ 8240-97.SLDPRT
Роликовая каретка__Ворота откатные/Библиотека_элементов/Шайба_11371-78.SLDPRT
Роликовая каретка__Ворота откатные/Библиотека_элементов/Болт_В_7798-70.SLDPRT
Роликовая каретка__Ворота откатные/Библиотека_элементов/Кольцо стопорное_ф8_внутр__ГОСТ 13943.SLDPRT
Роликовая каретка__Ворота откатные/Библиотека_элементов/Подшипник__80107ГОСТ 7242-81__(35х62).sat
Роликовая каретка__Ворота откатные/Библиотека_элементов/Подшипник 304.SLDPRT
Роликовая каретка__Ворота откатные/Библиотека_элементов/Кольцо A25.50 ХГА ГОСТ 13942-86.sat
Роликовая каретка__Ворота откатные/Библиотека_элементов/Подшипник 46207К ГОСТ 831-75.sat
Роликовая каретка__Ворота откатные/Библиотека_элементов/Подшипник__80107ГОСТ 7242-81__(35х62).SLDPRT
Роликовая каретка__Ворота откатные/Библиотека_элементов/Кольцо стопорное ГОСТ 13942.SLDPRT
Роликовая каретка__Ворота откатные/Библиотека_элементов/Кольцо A35.50 ХГА ГОСТ 13942-86.SLDPRT
Роликовая каретка__Ворота откатные/Библиотека_элементов/Кольцо A80.50 ХГА ГОСТ 13943-86.SLDPRT
Роликовая каретка__Ворота откатные/Библиотека_элементов/Шайба_пружинная_6402-70.SLDPRT
Роликовая каретка__Ворота откатные/Библиотека_элементов/Винт_11738-84.SLDPRT
Роликовая каретка__Ворота откатные/Библиотека_элементов/Гайка_В_5915-70.SLDPRT
Роликовая каретка__Ворота откатные/Библиотека_элементов/Кольцо A80.50 ХГА ГОСТ 13943-86.sat
Роликовая каретка__Ворота откатные/Сборка__Ворота Откатные_05.JPG
Роликовая каретка__Ворота откатные/Чертежи__Ворота откатные/
Роликовая каретка__Ворота откатные/Чертежи__Ворота откатные/Шайба_01.AI
Роликовая каретка__Ворота откатные/Чертежи__Ворота откатные/Втулка_04.SLDDRW
Роликовая каретка__Ворота откатные/Чертежи__Ворота откатные/Шайба_01.SLDDRW
Роликовая каретка__Ворота откатные/Чертежи__Ворота откатные/Втулка_02.SLDDRW
Роликовая каретка__Ворота откатные/Чертежи__Ворота откатные/Втулка_03.SLDDRW
Роликовая каретка__Ворота откатные/Чертежи__Ворота откатные/Планка_04.SLDDRW
Роликовая каретка__Ворота откатные/Чертежи__Ворота откатные/Ухо_01.SLDDRW
Роликовая каретка__Ворота откатные/Чертежи__Ворота откатные/Планка_02.SLDDRW
Роликовая каретка__Ворота откатные/Чертежи__Ворота откатные/Ось_01.SLDDRW
Роликовая каретка__Ворота откатные/Чертежи__Ворота откатные/Ось_02.SLDDRW
Роликовая каретка__Ворота откатные/Чертежи__Ворота откатные/Втулка_05.SLDDRW
Роликовая каретка__Ворота откатные/Чертежи__Ворота откатные/Сборка__Опора_01.SLDDRW
Роликовая каретка__Ворота откатные/Чертежи__Ворота откатные/Сборка__Кронштейн_01.SLDDRW
Роликовая каретка__Ворота откатные/Чертежи__Ворота откатные/Сборка__Ворота Откатные.SLDDRW
Роликовая каретка__Ворота откатные/Чертежи__Ворота откатные/Планка_03.SLDDRW
Роликовая каретка__Ворота откатные/Чертежи__Ворота откатные/Планка_01.SLDDRW
Роликовая каретка__Ворота откатные/Чертежи__Ворота откатные/Ось_04.SLDDRW
Роликовая каретка__Ворота откатные/Сборка__Ворота Откатные_04.JPG
Роликовая каретка__Ворота откатные/Сборка__Ворота Откатные.SLDASM
Роликовая каретка__Ворота откатные/Сборки__Ворота откатные/
Роликовая каретка__Ворота откатные/Сборки__Ворота откатные/Сборка__Ролик_03.SLDASM
Роликовая каретка__Ворота откатные/Сборки__Ворота откатные/Сборка__Ролик_01.SLDASM
Роликовая каретка__Ворота откатные/Сборки__Ворота откатные/Сборка__Опора_01.SLDASM
Роликовая каретка__Ворота откатные/Сборки__Ворота откатные/Новая папка/
Роликовая каретка__Ворота откатные/Сборки__Ворота откатные/Новая папка/Сборка__Опора_01.STEP
Роликовая каретка__Ворота откатные/Сборки__Ворота откатные/Сборка__Ролик_02.SLDASM
Роликовая каретка__Ворота откатные/Сборки__Ворота откатные/Сборка__Кронштейн_01.SLDASM
Роликовая каретка__Ворота откатные/Сборка__Ворота Откатные_03.JPG
