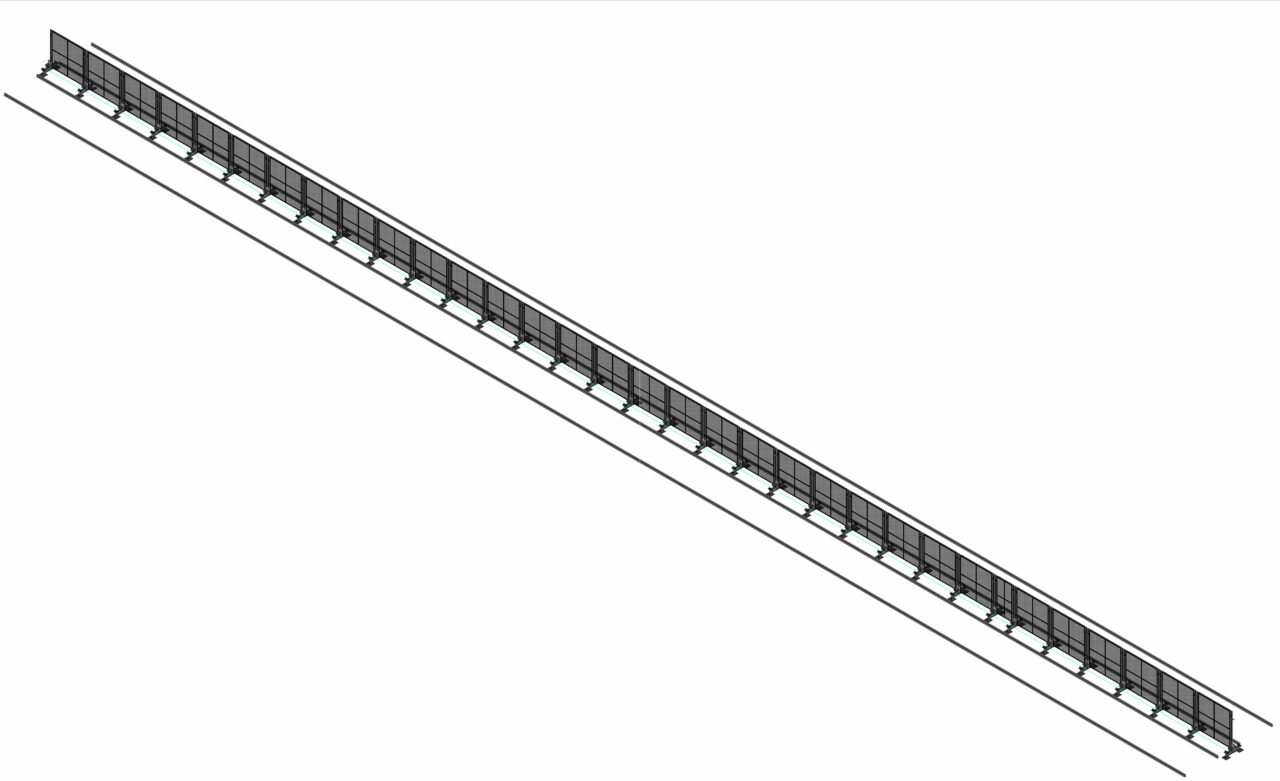

Откатное ограждение предназначено для ограждения производственных конвейеров, с возможностью перемещения по направляющей балке. Откатной механизм-каретка роликовая. Высота 2000 мм. Общая длина ограждения 65100 мм. Ограждение разборное, и состоит из секций.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Макеты для лазерной резки -
- Откатное ограждение с кареткой
Откатное ограждение с кареткой
0
0
19
0
0
200
Автор
Александр
Дата
08.01.2025
Язык
Русский
Состав

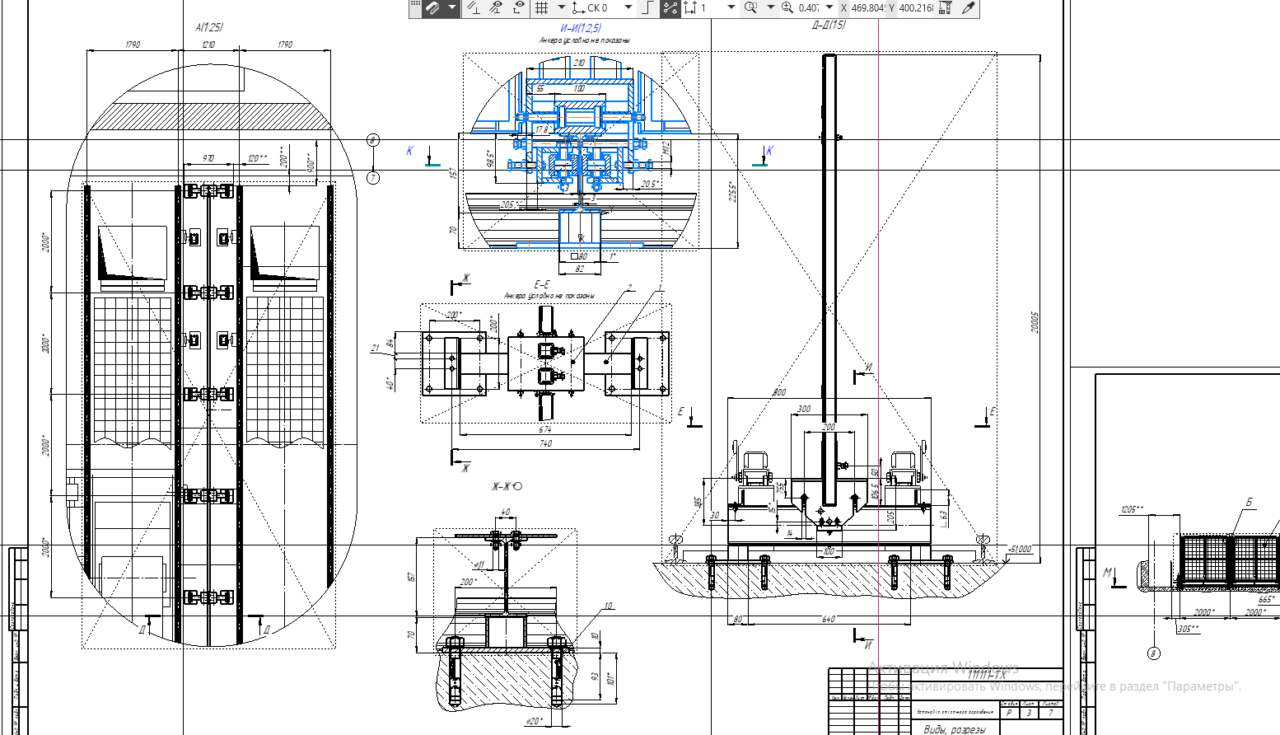

Сборочный чертеж (СБ), чертежи, деталировка, спецификация, 3D-модель
Софт
КОМПАС-3D 21
Как открыть?
Содержимое архива
-
Зашивка 1
-
03.00.00.00 СБ Зашивка 1.a3d
-
03.00.00.01 - Перегородка.cdw
-
03.00.00.01 Перегородка.m3d
-
03.00.00.05 Перегородка@@Уголок$d50х50х5 ГОСТ 8509-93;Ст3сп ГОСТ 535-2005$@@L=1800.m3d
-
03.00.00.06 Сетка@@Сетка 2-20-2,5 НУ ГОСТ 3826-82@@2025х1750.m3d
-
03.00.00.07 Полоса 1@@Лист$dБ-ПН-5,0 ГОСТ 19903-74;Ст3сп ГОСТ 14637-89$@@1973х50.m3d
-
03.00.00.08 Полоса 2@@Лист$dБ-ПН-5,0 ГОСТ 19903-74;Ст3сп ГОСТ 14637-89$@@823х50.m3d
-
294844-ТХ.И3.00.00 - Зашивка 1.spw
-
Заглушка.m3d
-
Зашивка 1.cdw
-
Пластина.m3d
-
Столбик.m3d
-
-
Сборка
-
Связь.m3d
-
Спецификация.xlsx
-
Установка откатнного ограждения.a3d
-
Установка откатнного ограждения.cdw
-
-
Зашивка 2
-
03.00.00.00 СБ Зашивка 1.a3d
-
03.00.00.01 Перегородка.m3d
-
03.00.00.05 Перегородка@@Уголок$d50х50х5 ГОСТ 8509-93;Ст3сп ГОСТ 535-2005$@@L=1800.m3d
-
03.00.00.06 Сетка@@Сетка 2-20-2,5 НУ ГОСТ 3826-82@@2025х1750.m3d
-
03.00.00.07 Полоса 1@@Лист$dБ-ПН-5,0 ГОСТ 19903-74;Ст3сп ГОСТ 14637-89$@@1973х50.m3d
-
03.00.00.08 Полоса 2@@Лист$dБ-ПН-5,0 ГОСТ 19903-74;Ст3сп ГОСТ 14637-89$@@823х50.m3d
-
294844-ТХ.И4.00.00 - Зашивка 2.spw
-
Заглушка.m3d
-
Зашивка 2.cdw
-
Перегородка.cdw
-
Пластина.m3d
-
Столбик.m3d
-
-
Кронштейн 1
-
111111-ТХ.И2.01.00 - Кронштейн 1.spw
-
Кронштейн 1.cdw
-
Кронштейн.a3d
-
Пластина.m3d
-
Стакан.m3d
-
Щека.cdw
-
Щека.m3d
-
-
Кронштейн 2
-
111111-ТХ.И2.02.00 - Кронштейн 2.spw
-
111111-ТХ.И2.02.02 - Щека 2.cdw
-
Кронштейн 2.cdw
-
Кронштейн.a3d
-
Пластина 2.m3d
-
Пластина 2.m3d.cdw
-
Пластина.cdw
-
Пластина.m3d
-
Щека.m3d
-
-
Направляющая в сборе
-
111111-ТХ.И1.00.00 - Направляющая.spw
-
_Направляющая.cdw
-
Направляющая в сборе.a3d
-
Направляющая.m3d
-
Платик.cdw
-
Платик.m3d
-
Подставка.m3d
-
Салазка.cdw
-
Упор.cdw
-
Упор.m3d
-
-

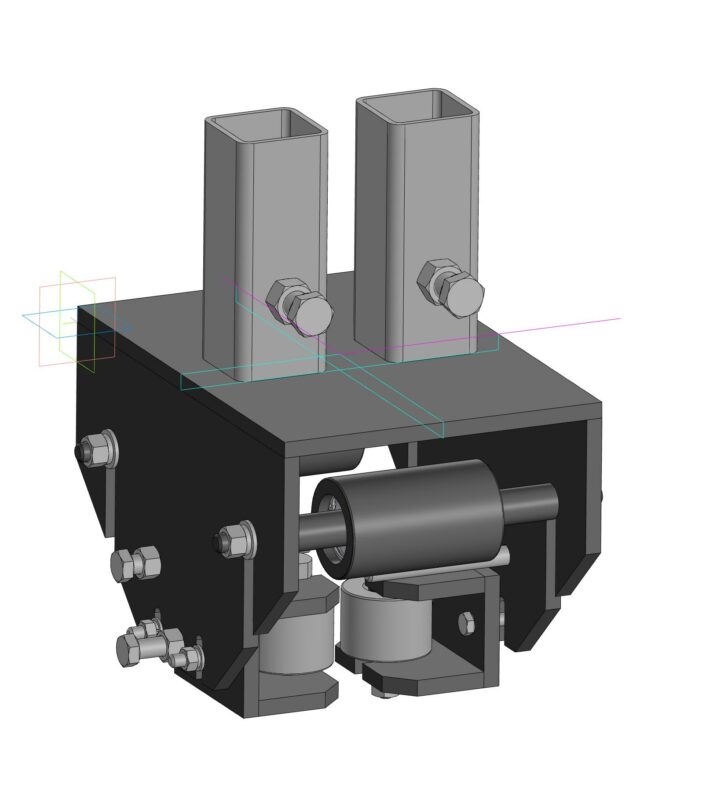

111111-ТХ.И2.00.00 - Каретка.spw
-
