Каркас здания под установку компрессора

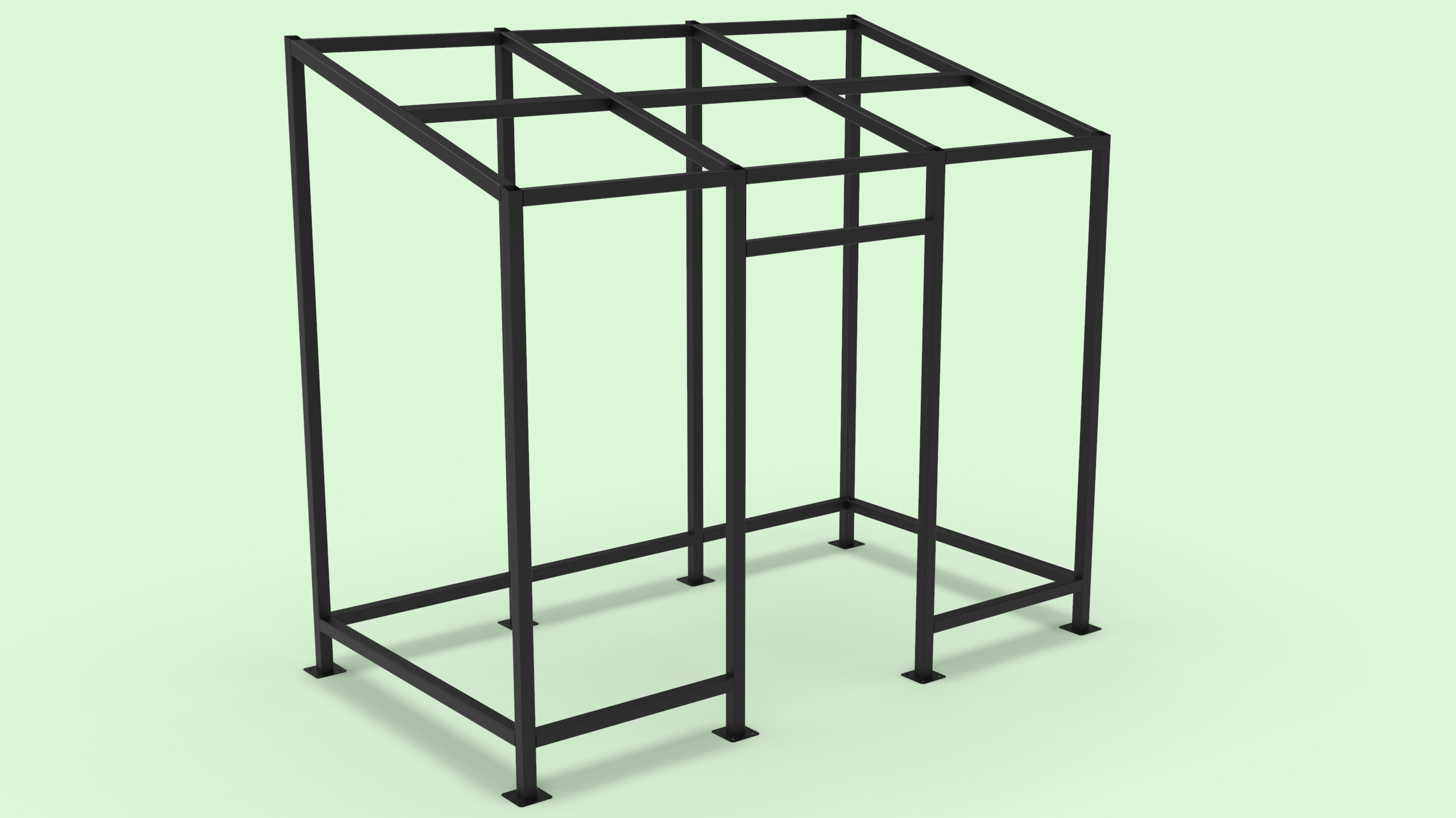

Металлоконструкция каркаса здания для установки компрессора. В дальнейшем обшивается сэндвич-панелями.
Материал металлоконструкции - квадратная труба 60х60х3 ГОСТ 8639-82.
Габаритные размеры:
ширина - 3150 мм;
глубина - 1750 мм;
высота - 2803 мм.
Размер дверного проема - 1000 х 1990 мм.
Масса - 238 кг.

Состав: Деталировка, Сборочный чертеж (СБ), Спецификации, 3D-модели

Софт: КОМПАС-3D 18.1
