Конструкция для крепления экранов(билборд)

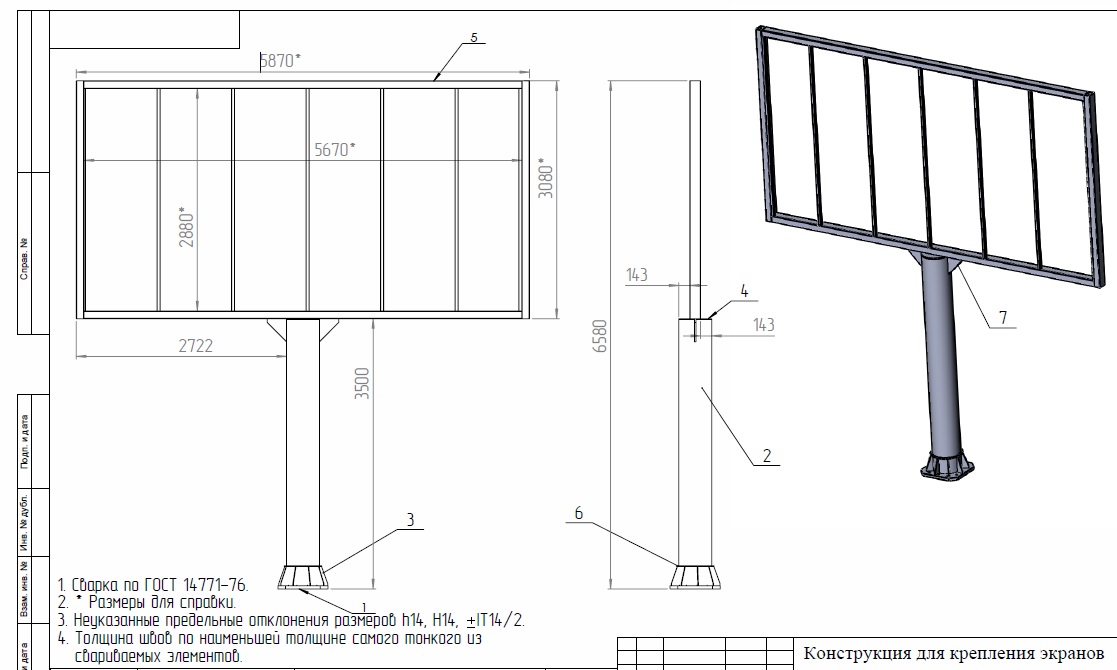

Разработана конструкция для световых табло (экранов). Конструкция металлическая из профильной гостовской трубы. Габарит конструкции - 6580х5870х500.

Состав: 3D сборка+чертежи+PDF (3D)

Софт: SolidWorks 2013

Файлы:
Конструкция кабинета для экранов/
Конструкция кабинета для экранов/Деталь №1.SLDDRW
Конструкция кабинета для экранов/Каркас.SLDDRW
Конструкция кабинета для экранов/Конструкция для установки экранов.EASM
Конструкция кабинета для экранов/Деталь №5.SLDDRW
Конструкция кабинета для экранов/Труба 100х140х4 - 5670.SLDPRT
Конструкция кабинета для экранов/Деталь №5.SLDPRT
Конструкция кабинета для экранов/Деталь №1.SLDPRT
Конструкция кабинета для экранов/Деталь2.SLDDRW
Конструкция кабинета для экранов/PDF 3D/
Конструкция кабинета для экранов/PDF 3D/Деталь №3.PDF
Конструкция кабинета для экранов/PDF 3D/Деталь №1.PDF
Конструкция кабинета для экранов/PDF 3D/Деталь2.PDF
Конструкция кабинета для экранов/PDF 3D/Деталь №4.PDF
Конструкция кабинета для экранов/PDF 3D/Деталь №5.PDF
Конструкция кабинета для экранов/PDF 3D/Конструкция для установки экранов.PDF
Конструкция кабинета для экранов/PDF 3D/Труба 426х6х3490.PDF
Конструкция кабинета для экранов/PDF 3D/Каркас.PDF
Конструкция кабинета для экранов/Труба 100х140х4 - 3080.SLDPRT
Конструкция кабинета для экранов/Труба 426х6х3490.SLDPRT
Конструкция кабинета для экранов/Конструкция для установки экранов.SLDASM
Конструкция кабинета для экранов/Деталь2.SLDPRT
Конструкция кабинета для экранов/Деталь №3.SLDDRW
Конструкция кабинета для экранов/Конструкция для установки экранов.SLDDRW
Конструкция кабинета для экранов/Труба 20х40х3 - 2880.SLDPRT
Конструкция кабинета для экранов/PDF чертежи/
Конструкция кабинета для экранов/PDF чертежи/Деталь №3.PDF
Конструкция кабинета для экранов/PDF чертежи/Деталь №1.PDF
Конструкция кабинета для экранов/PDF чертежи/Деталь2.PDF
Конструкция кабинета для экранов/PDF чертежи/Деталь №4.PDF
Конструкция кабинета для экранов/PDF чертежи/Деталь №5.PDF
Конструкция кабинета для экранов/PDF чертежи/Конструкция для установки экранов.PDF
Конструкция кабинета для экранов/PDF чертежи/Каркас.PDF
Конструкция кабинета для экранов/Деталь №4.SLDPRT
Конструкция кабинета для экранов/Деталь №4.SLDDRW
Конструкция кабинета для экранов/Деталь №3.SLDPRT
Конструкция кабинета для экранов/Труба 40х40х3 - 2880.SLDPRT
Конструкция кабинета для экранов/Каркас.SLDASM
