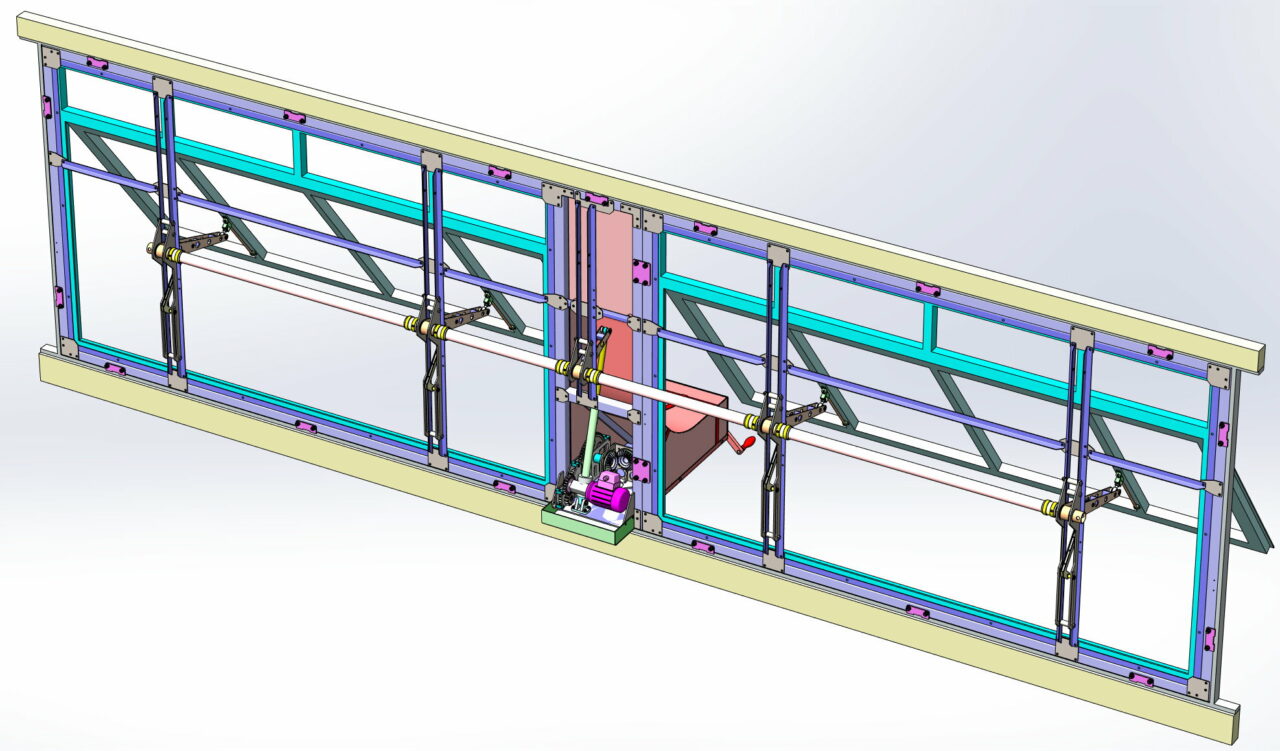

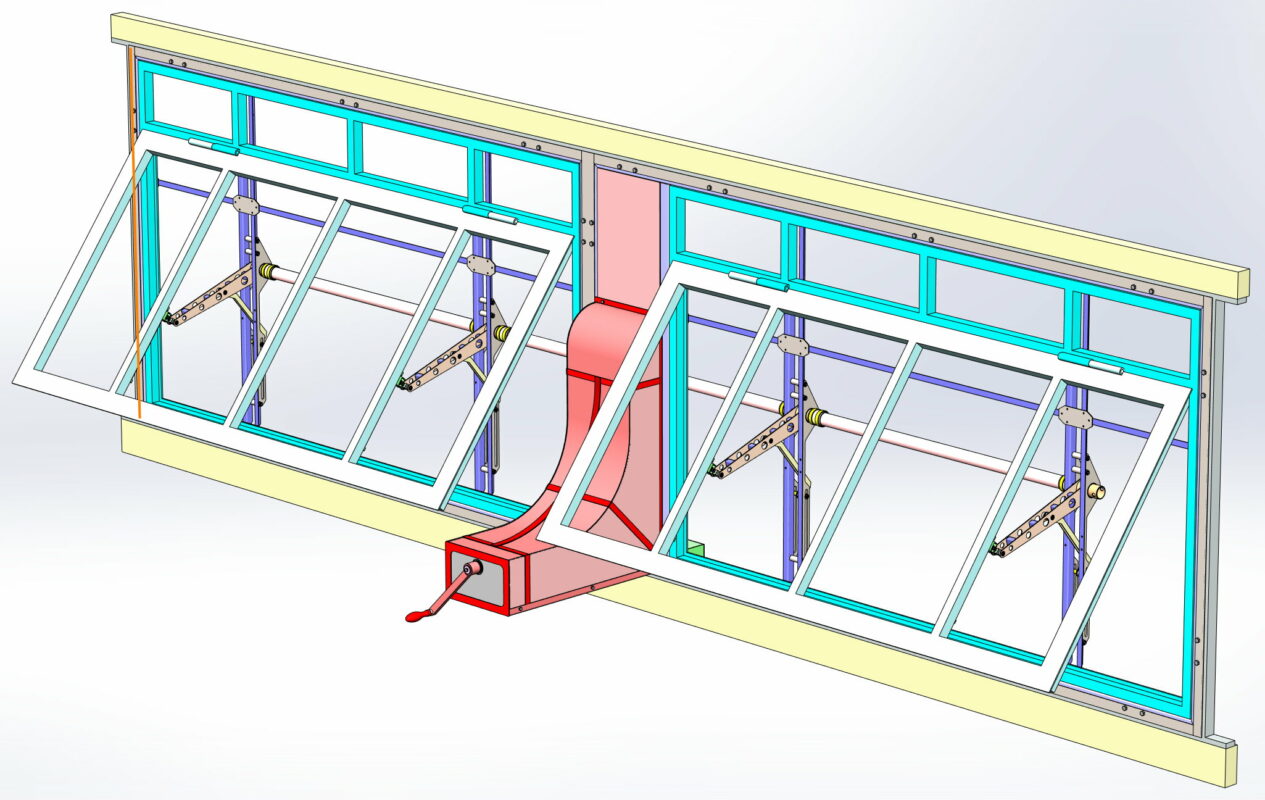

Механизм открывания фрамуг

Механизм открывания фрамуг предназначены для обеспечения дымоудаления из цеха во время пожара. В проёмы с размерами 6000х1650 и 3200х1650 мм, на поворотных рамках, устанавливаются оконные рамы с размерами 2615х1200 мм (2 или 1 шт).
В качестве привода для поворота рам используется механизм электрический прямоходный АTL20 (актуатор) c двигателем мощность 0,26 кВт.
Дополнительно, в качестве аварийного, присутствует ручной привод открывания фрамуг.

3D Модели Окна металлические привод фрамуга

Автор

Эдуард

Дата

16.09.2026

Язык

Русский

Состав

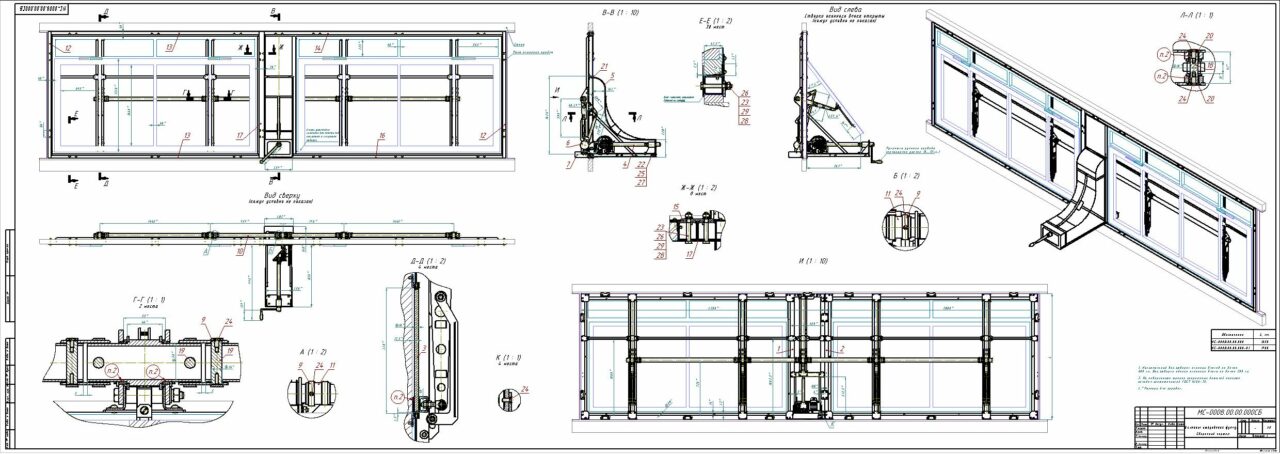

3Д сборка и деталировка, сборочный чертеж (ВО), спецификация, ЗД модель сборки в формате STEP API 214.

Софт

SolidWorks 2025.05 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- korpus_ATL.SLDPRT
- okno.SLDASM
- rama_n.SLDPRT
- rama_ok.SLDPRT
- shtok_500.SLDPRT
- skoba.SLDPRT
- stena.sldprt
- stvorka.SLDPRT
- val_9.SLDPRT
- Болт М8-8gx25.66.06 ГОСТ 7798-70.SLDPRT
- Болт М8-8gx35.66.06 ГОСТ 7798-70.SLDPRT
- Болт М10-8gx75.66.06 ГОСТ 7798-70.SLDPRT
- Болт М10-8gx85.66.06 ГОСТ 7798-70.SLDPRT
- Винт 2-6х12.01.016 ГОСТ10621-80.SLDPRT
- Винт В.М5-8gх12.66.06 ГОСТ 17475-80.SLDPRT
- Винт В.М6-8gх14.66.06 ГОСТ 17475-80.SLDPRT
- Гайка M36×1,5 ГОСТ 6393-73.SLDPRT
- Гайка М8-7H.8.06 ГОСТ 5915-70.SLDPRT
- Гайка М10-7H.8.06 ГОСТ 5915-70.SLDPRT
- МС-0008.00.00.000 Механизм открывания фрамуг.SLDASM
- МС-0008.00.00.000 Механизм открывания фрамуг.SLDDRW
- МС-0008.00.00.000 Механизм открывания фрамуг.STEP
- МС-0008.00.00.000 Механизм открывания фрамуг_1.jpg
- МС-0008.00.00.000 Механизм открывания фрамуг_2.jpg
- МС-0008.00.00.000 Механизм открывания фрамуг_3.jpg
- МС-0008.00.00.000СП Механизм открывания фрамуг.pdf
- МС-0008.00.00.002 Кольцо.SLDPRT
- МС-0008.00.00.003 Вал.SLDPRT
- МС-0008.00.00.004 Муфта.SLDPRT
- МС-0008.00.00.006 Накладка.sldprt
- МС-0008.00.00.007 Накладка задняя.SLDPRT
- МС-0008.00.00.008 Накладка нижняя.SLDPRT
- МС-0008.00.00.009 Накладка передняя.SLDPRT
- МС-0008.01.00.000 Рама правая.SLDASM
- МС-0008.01.01.000 Рама правая.SLDASM
- МС-0008.01.01.001 Перекладина.SLDPRT
- МС-0008.01.01.002 Стойка боковая.SLDPRT
- МС-0008.01.01.003 Стойка средняя.SLDPRT
- МС-0008.01.01.004 Труба.SLDPRT
- МС-0008.01.01.005 Труба.SLDPRT
- МС-0008.01.01.006 Уголок опорный.SLDPRT
- МС-0008.01.01.007 Уголок.SLDPRT
- МС-0008.01.01.008 Накладка прямая.sldprt
- МС-0008.01.01.009 Накладка угловая.sldprt
- МС-0008.01.01.010 Накладка средняя.sldprt
- МС-0008.01.01.011 Накладка промежуточная.sldprt
- МС-0008.01.01.012 Накладка боковая.SLDPRT
- МС-0008.01.01.013 Накладка смежная.SLDPRT
- МС-0008.01.01.014 Накладка верхняя.SLDPRT
- МС-0008.01.01.015 Накладка крайняя.SLDPRT
- МС-0008.01.01.016 Накладка тройная.SLDPRT
- МС-0008.01.01.017 Основание.SLDPRT
- МС-0008.01.01.018 Лист.SLDPRT
- МС-0008.01.01.019 Футорка.SLDPRT
- МС-0008.01.01.020 Полка.SLDPRT
- МС-0008.01.01.021 Перекладина средняя.SLDPRT
- МС-0008.01.01.022 Перекладина промежуточная.SLDPRT
- МС-0008.01.01.023 Труба.SLDPRT
- МС-0008.01.01.024 Уголок опорный.SLDPRT
- МС-0008.01.01.025 Уголок.SLDPRT
- МС-0008.01.01.026 Уголок.SLDPRT
- МС-0008.02.00.000 Рама левая.SLDASM
- МС-0008.02.01.000 Рама левая.SLDASM
- МС-0008.02.01.001 Перекладина.SLDPRT
- МС-0008.03.00.000 Кронштейн.SLDASM
- МС-0008.03.00.001 Кронштейн.SLDPRT
- МС-0008.03.00.002 Втулка.SLDPRT
- МС-0008.03.00.003 Вставка.SLDPRT
- МС-0008.04.00.000 Кронштейн центральный.SLDASM
- МС-0008.04.00.001 Кронштейн центральный.SLDPRT
- МС-0008.05.00.000 Рычаг створки.SLDASM
- МС-0008.05.00.001 Стенка.SLDPRT
- МС-0008.06.00.000 Рычаг центральный.SLDASM
- МС-0008.06.00.001 Вал.SLDPRT
- МС-0008.06.00.002 Стенка.SLDPRT
- МС-0008.06.00.003 Втулка.SLDPRT
- МС-0008.06.00.004 Втулка шарнира.SLDPRT
- МС-0008.06.00.005 Ребро.SLDPRT
- МС-0008.06.00.006 Ось шарнира.SLDPRT
- МС-0008.06.00.007 Шайба.SLDPRT
- МС-0008.06.00.008 Стойка.SLDPRT
- МС-0008.07.00.000 Тяга.SLDASM
- МС-0008.07.00.001 Стенка тяги.SLDPRT
- МС-0008.07.00.002 Втулка.SLDPRT
- МС-0008.07.00.003 Втулка шарнира.SLDPRT
- МС-0008.07.00.004 Ребро.SLDPRT
- МС-0008.08.00.000 Шарнир.SLDASM
- МС-0008.08.01.000 Шток шарнира.SLDASM
- МС-0008.08.01.001 Шток шарнира.SLDPRT
- МС-0008.08.02.000 Корпус шарнира.SLDASM
- МС-0008.08.02.001 Корпус шарнира.SLDPRT
- МС-0008.09.00.000 Опора шарнира.SLDASM
- МС-0008.09.00.001 Ось опоры.SLDPRT
- МС-0008.09.00.002 Корпус опоры.SLDPRT
- МС-0008.10.00.000 Привод ручной.SLDASM
- МС-0008.10.00.001 Шестерня привода.SLDPRT
- МС-0008.10.00.002 Втулка.SLDPRT
- МС-0008.10.01.000 Редуктор.SLDASM
- МС-0008.10.01.001 Шестерня приводная.SLDPRT
- МС-0008.10.01.002 Шестерня.SLDPRT
- МС-0008.10.01.003 Шестерня промежуточная.SLDPRT
- МС-0008.10.01.004 Шестерня ведущая.SLDPRT
- МС-0008.10.02.001 Стенка правая.SLDPRT
- МС-0008.10.02.002 Стенка левая.SLDPRT
- МС-0008.10.02.003 Опора.SLDPRT
- МС-0008.10.02.004 Втулка.SLDPRT
- МС-0008.10.03.000 Редуктор угловой.SLDASM
- МС-0008.10.03.001 Переходник.SLDPRT
- МС-0008.10.03.002 Шестерня коническая.SLDPRT
- МС-0008.10.04.000 Корпус редуктора.SLDASM
- МС-0008.10.04.001 Стенка передняя.SLDPRT
- МС-0008.10.04.002 Основание.SLDPRT
- МС-0008.10.04.003 Ребро.SLDPRT
- МС-0008.10.05.000 Рукоятка.SLDASM
- МС-0008.10.05.001 Втулка.SLDPRT
- МС-0008.10.05.002 Полотно.SLDPRT
- МС-0008.10.06.000 Опора передняя.SLDASM
- МС-0008.10.06.001 Валик.SLDPRT
- МС-0008.10.06.002 Шайба.SLDPRT
- МС-0008.10.07.000 Корпус опоры.SLDASM
- МС-0008.10.07.001 Опора вала.SLDPRT
- МС-0008.10.07.002 Стенка передняя.SLDPRT
- МС-0008.10.07.003 Стенка нижняя.SLDPRT
- МС-0008.10.07.004 Ребро среднее.SLDPRT
- МС-0008.10.07.005 Ребро боковое.SLDPRT
- МС-0008.10.08.000 Вал приводной.SLDASM
- МС-0008.10.08.001 Втулка.SLDPRT
- МС-0008.10.08.002 Труба.SLDPRT
- МС-0008.11.00.000 Кожух.SLDASM
- МС-0008.11.00.001 Стенка.SLDPRT
- МС-0008.11.00.002 Обечайка.SLDPRT
- МС-0008.11.00.003 Днище.SLDPRT
- МС-0008.11.00.004 Накладка.SLDPRT
- МС-0008.11.00.005 Стенка передняя.SLDPRT
- МС-0008.11.00.006 Ручка.SLDPRT
- МС-0008.11.00.007 Ребро.SLDPRT
- МС-0008.12.00.000 Механизм прямоходный.SLDASM
- МС-0008.13.00.000 Поддон.SLDASM
- МС-0008.13.00.001 Дно.SLDPRT
- МС-0008.13.00.002 Стенка.SLDPRT
- МС-0008.14.00.000 Монтаж опорных кронштейнов.SLDASM
- МС-0008.14.00.001 Кронштейн опорный.sldprt
- Основание привода.SLDPRT
- Ось 6-12d11х50.40 ГОСТ 9650-80.sldprt
- Рукоятка II 120 МН 5-64.SLDPRT
- Шайба 10 65Г 029 ГОСТ 6402-70.SLDPRT
- Шайба А.8.02.06 ГОСТ 11371-78.SLDPRT
- Шайба А.10.02.06 ГОСТ 11371-78.SLDPRT
- Шайба А.12.02.06 ГОСТ 11371-78.SLDPRT
- Шплинт 3,2х20.06 ГОСТ 397-79.SLDPRT
- Шпонка 7х7х18 ГОСТ 23360-78.SLDPRT
- Штифт 8х38 ГОСТ 3128-70.SLDPRT
