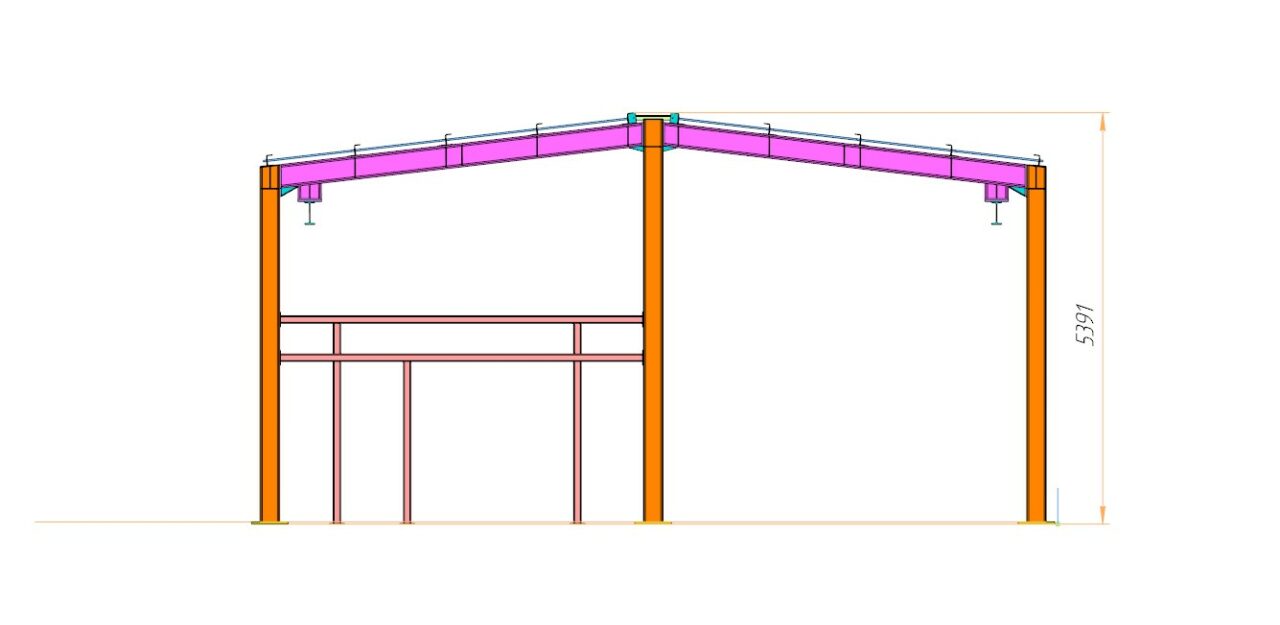

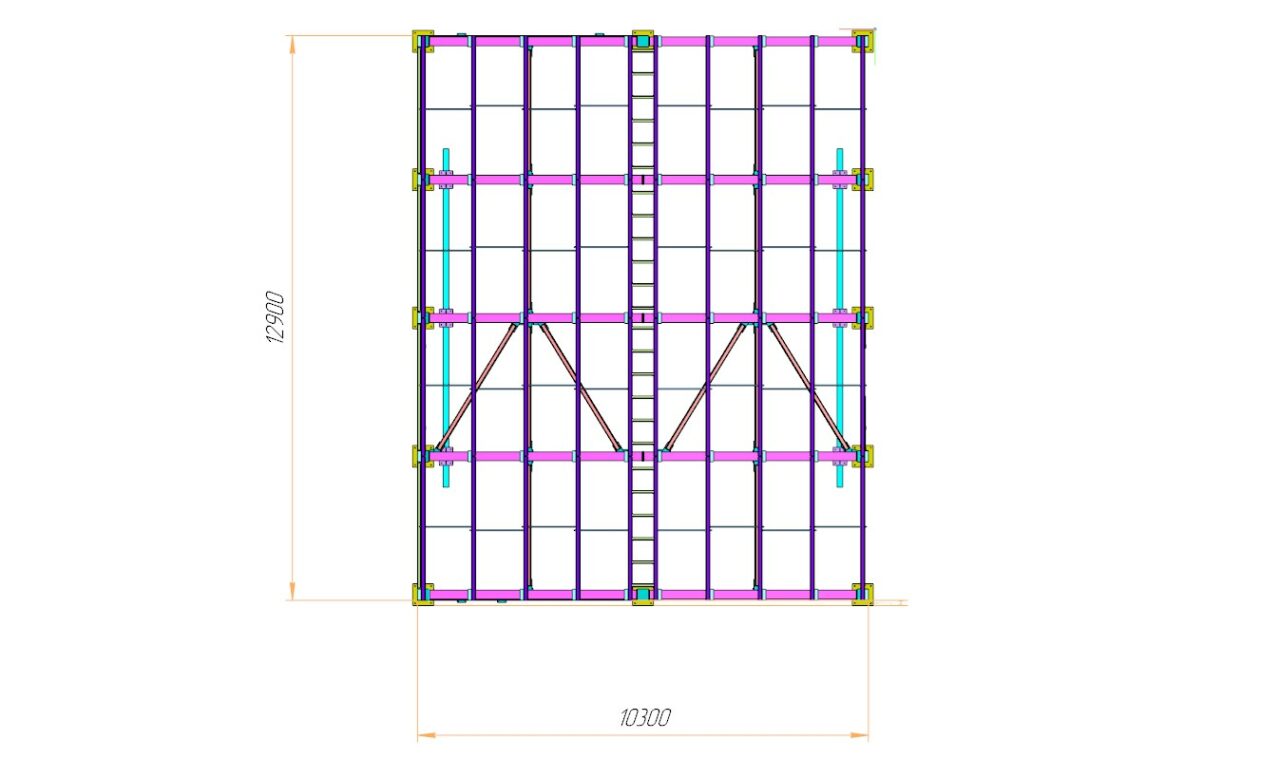

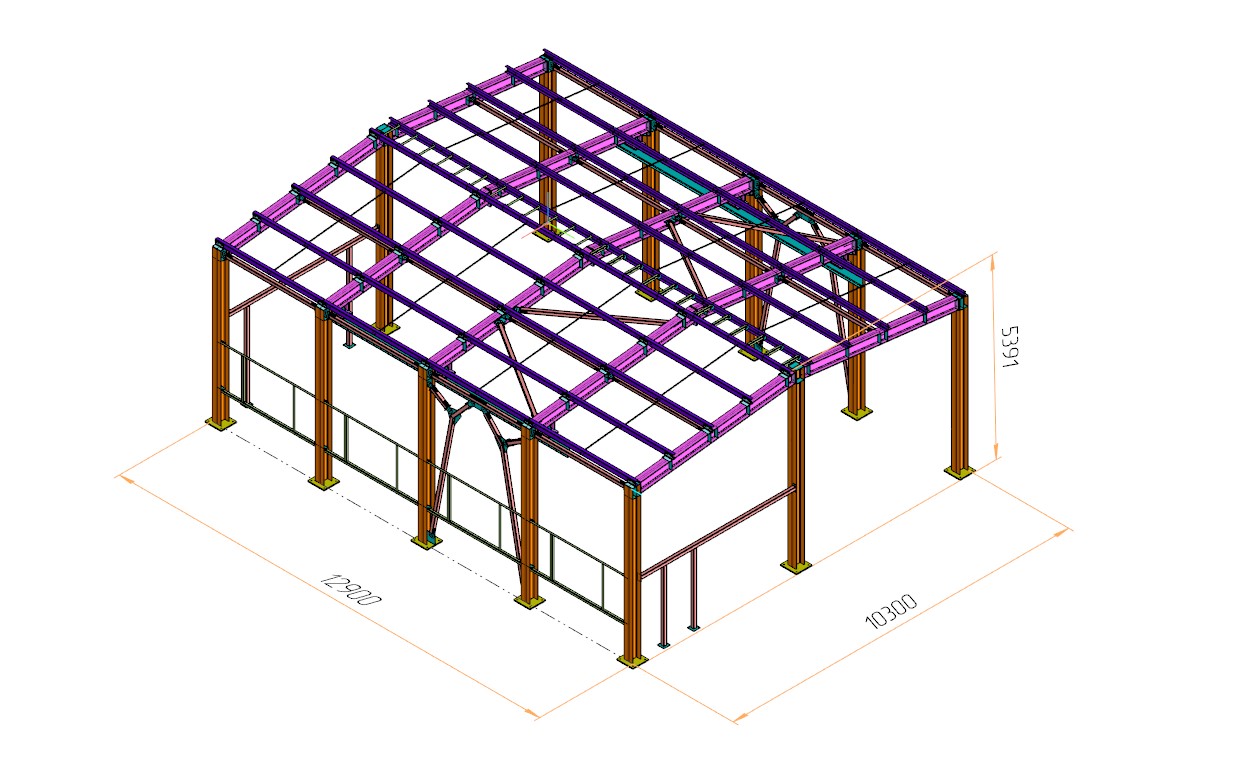

Трехмерная модель здания технологического. Размеры в плане 12.9х10.3 м по краям колонн. Высота от низа плиты колонны до края кровельного прогона 5,390 м. Здание рассчитано на нагрузки по СП 20.13330. (сейсмические нагрузки отсутствуют): снеговой район - 4, ветровой район 2. Внутри имеются подкрановые балки для крана грузоподъемностью не более 1 тонна.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Металлокаркас промышленного здания в плане 12.9х10.3 м
Металлокаркас промышленного здания в плане 12.9х10.3 м
0
0
30
0
0
100
Сообщить о проблеме
Автор
Максим Кириенко
Дата
14.04.2026
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 22
Как открыть?
Отзывов пока нет
Содержимое архива
-
Б1 - Балка.a3d
-
Бк 1 - Балка крановая.a3d
-
Двутавр 26К2 1-0 - Двутавр 26К2 ГОСТ 26020-83.m3d
-
Двутавр 30М 1-0 - Двутавр 30М ГОСТ 19425-74.m3d
-
Двутавр 30Ш3 1-0 - Двутавр 30Ш3 ГОСТ 26020-83.m3d
-
Деталь.m3d
-

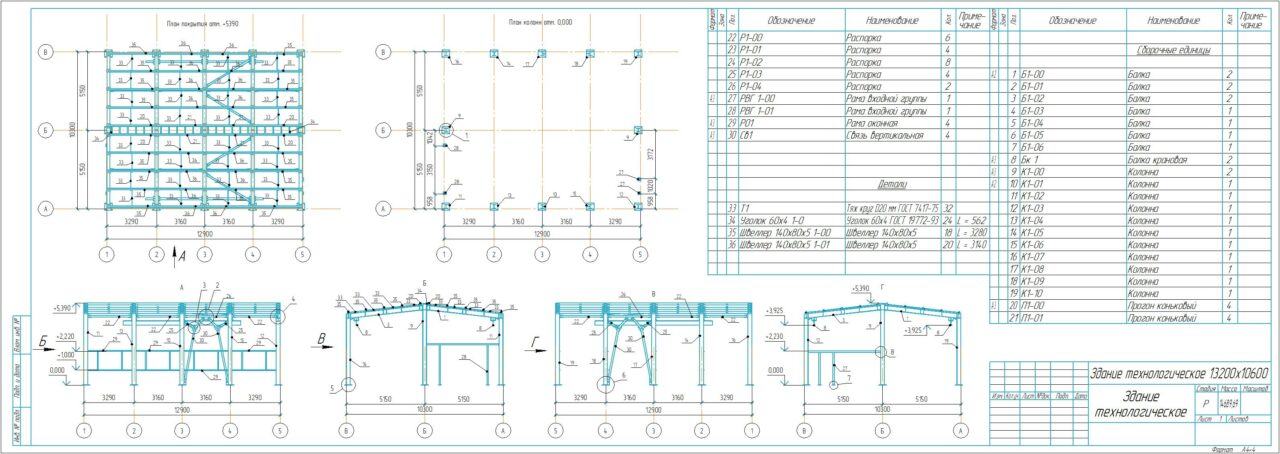

Здание технологическое 13200х10600(1).jpg
-

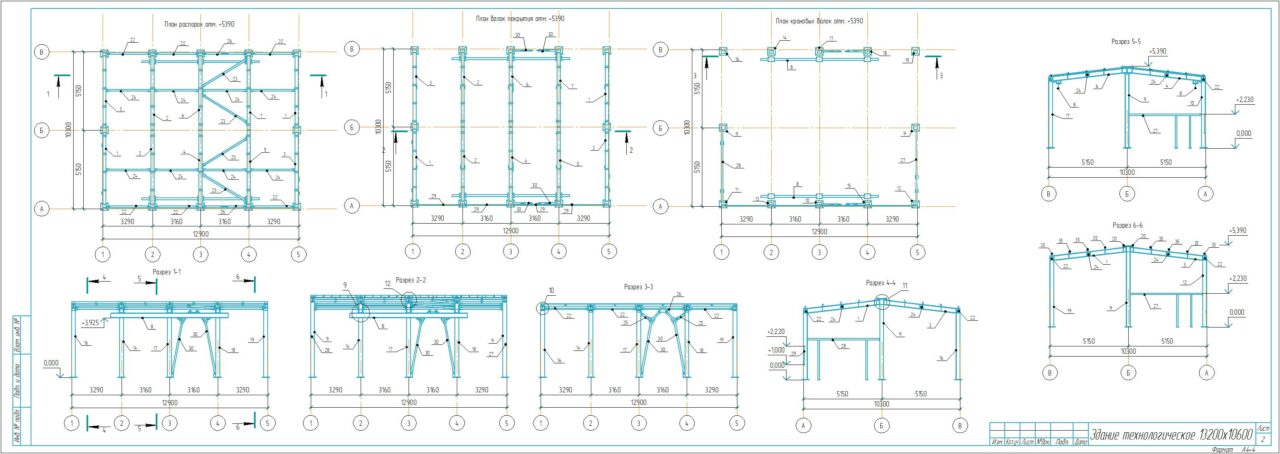

Здание технологическое 13200х10600(2).jpg
-
К1 - Колонна К1.a3d
-
Л.005.001 - Лист S = 5 мм.m3d
-
Л.010.001 - Лист S = 10 мм.m3d
-
Л.020.001 - Лист S = 20 мм.m3d
-
Л.030.001 - Лист S = 30 мм.m3d
-
П1 - Прогон коньковый.a3d
-
Р1 - Распорка.a3d
-
РВГ 1 - Рама входной группы.a3d
-
РО1 - Рама оконная.a3d
-
Сборка.a3d
-
Сборка.stp
-
Св1 - Связь вертикальная.a3d
-
Т1 - Тяж круг D20 мм ГОСТ 7417-75.m3d
-
Труба кв. 100х7 1 - Труба квадратная 100х7 ГОСТ 30245-2003.m3d
-
Уголок 60х4 1-0 - Уголок 60х4 ГОСТ 19772-93.m3d
-
Уголок 100х7 1-0 - Уголок 100х7 ГОСТ 19772-93.m3d
-
Швеллер 140х80х5 1-0 - Швеллер 140х80х5.m3d
