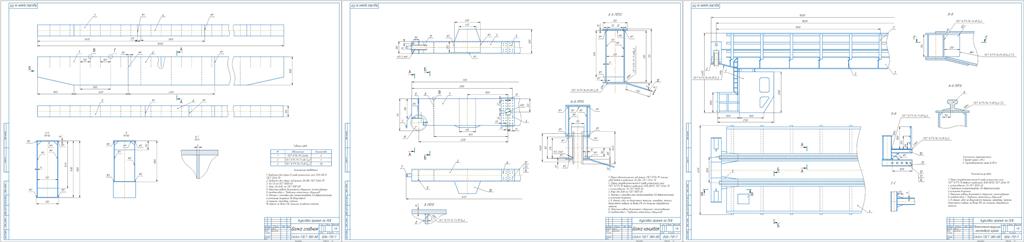

Металлоконструкция мостового крана с балками коробчатого сечения Q, т 35

МИНОБРНАУКИ РОССИИ
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«Ижевский государственный технический университет
имени М.Т. Калашникова»
(ФГБОУ ВО «ИжГТУ имени М.Т. Калашникова»)

Институт «Современные технологии машиностроения автомобилестроения и металлургии»

Кафедра «Сварочное производство»

КУРСОВАЯ РАБОТА
по дисциплине: «Проектирование сварных конструкций»
на тему: «Металлоконструкция мостового крана с балками коробчатого сечения»

Рассчитать и спроектировать металлоконструкцию мостового крана с балками коробчатого типа.
Задано:
расстояние между осями подкрановых балок L, м 14;
грузоподъемность мостового крана Q, т 35;
материал Ст3сп;
[σ], МПа 140.
Sв 0,006
Тпл 1500
Тб 6000
Ттр 1000
КН 1,1
Тмех 1700
Тк 2000
Тт 13000
ка 1,2

Оглавление
Задание 3
Определение допускаемых напряжений для основного металла и металла шва. 4
Определение основных размеров крана. 4
Определение расчетных нагрузок на главную балку. 4
Определение силовых факторов на главной балке. 7
Действие перерезывающих сил. 7
Действие изгибающих моментов. 9
Расчет сечений концевой болки 12
Проверка прочности концевой балки 13
Проверка прочности сварных соединений в балках 15
Расчет концевой балки 16
Расчет сечений концевой балки 17
Проверка прочности концевой балки 18
Расчет площадки обслуживания 20
Расчет кабины управления 22
Литература. 25
