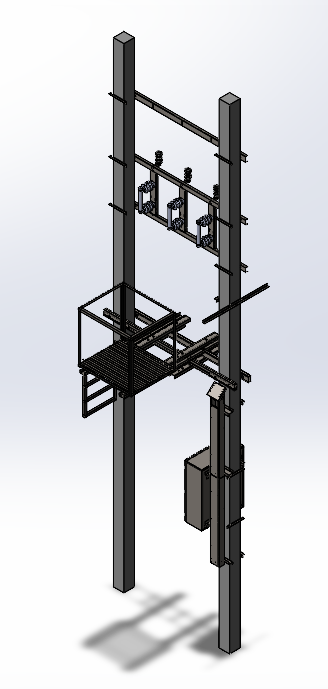

Мачтовая трансформаторная подстанция для трансформатора ТМГ 250, в составе комплект для крепления, корзина для ТМГ, шкаф управления IP54


Сообщить о проблеме
Автор
user-avatar exell_1999
Дата
04.02.2025
Язык
Русский
Состав
МТП 250, ШУ IP54, Корзина для ТП, STEP, чертежи (воззможно не все)
Софт
SolidWorks 2023 SP5 Как открыть?
Отзывов пока нет
Задать вопрос
Содержимое архива
  • МТП 250кВт
    • 00.00.03.SLDPRT
    • 00.00.04 швеллер 10.SLDPRT
    • 00.00.05 швеллер 8.SLDPRT
    • 00.00.09 Уголок крепления ГОСТ.SLDPRT
    • 01.00.00 Крепеж силового трансформатора.SLDASM
    • 01.00.01 Швеллер 10.SLDPRT
    • 02.00.00 Направляющая 1.SLDASM
    • 02.00.01 Швеллер 10.SLDPRT
    • 02.00.02 Швеллер 10.SLDPRT
    • 04.00.00 Карзина.SLDASM
    • 04.00.01.SLDPRT
    • 04.00.04 ребро.SLDPRT
    • 05.00.01 Траверса.SLDPRT
    • 07.00.00 Рама для предохранителей.SLDASM
    • 07.00.01 швеллер №2.SLDPRT
    • 07.00.02 швеллер №3.SLDPRT
    • 07.00.03 Кронштейн.SLDPRT
    • 07.00.04 Швеллер №4.SLDPRT
    • 08.00.00 рама для изоляторов.SLDASM
    • 08.00.01 швеллер.SLDPRT
    • 09.00.00 Короб.SLDASM
    • 09.00.01 Короб 2.SLDPRT
    • 09.00.01 Короб.SLDPRT
    • 09.00.02 Крепежный профиль.SLDPRT
    • 09.00.03 Крышка.SLDPRT
    • 09.00.04 Экран.SLDPRT
    • 09.00.05 кронштеин.SLDPRT
    • 10.00.00 Лестница.SLDASM
    • 10.00.01 ребро.SLDPRT
    • 10.00.02 ребро.SLDPRT
    • 11.00.01 шкаф ШМП 7 ip 54 1200x800x300.SLDASM
    • 11.01.01 Обрамление верх.SLDPRT
    • 11.01.02 Обрамление низ.SLDPRT
    • 11.01.03 Обрамление левое.SLDPRT
    • 11.01.04 Обрамление правое.SLDPRT
    • 11.01.05 стенка задняя.SLDPRT
    • 11.01.06 дверь.SLDPRT
    • 11.01.07 монтажная панель.SLDPRT
    • 11.01.08 крышка.SLDPRT
    • 11.01.09 Козырек.SLDPRT
    • 11.01.10 держатель шкафа.SLDPRT
    • 15 ОПН-10-550(УХЛ1).SLDPRT
    • 15 ОПН-10-550(УХЛ1).stp
    • 20 на 6 б.SLDPRT
    • 20 на 6 с.SLDPRT
    • 839.SLDASM
    • 93B34A435D0C6999A550849EE9566593.step
    • d68cd946cf6b927b4601f549e5617146883f6658ce23808df35522d146abe0d1.step
    • d8b9844bdb2e60b2f482364bdeb29ac24e27299cb581d29726239d4448e4e11b.step
    • energomera_3d_s31.SLDPRT
    • амперметр 72х72.SLDPRT
    • ВА-99М 100 16А 3P 35кА EKF.SLDPRT
    • ВА-99М 250 200А 3P 35кА EKF.SLDPRT
    • ВА-99М 250 200А 3P 35кА EKF.step
    • вольтметр 72х72.SLDPRT
    • Замок ВРУ М24-Т9-60 .SLDPRT
    • земля.SLDPRT
    • Зеркально отразить02.00.00 Направляющая 1.SLDASM
    • Зеркально отразить02.00.01 Швеллер 10.SLDPRT
    • Зеркально отразить02.00.02 Швеллер 10.SLDPRT
    • Изолятор ИО-10-3,75-УХЛ3-КЭАЗ.SLDPRT
    • Изолятор С4-80 II.SLDPRT
    • Изолятор С4-80 II.STEP
    • Изоляторы шинные SM - 51 боченок без болта EKF PROxima.SLDPRT
    • ККИ1-1 испытательная колодка.SLDPRT
    • крепление короба.SLDPRT
    • крышка.SLDPRT
    • МТП 2С 250.SLDASM
    • МТП 2С 250.SLDDRW
    • МТП 2С 250.STEP
    • МТП00 3 point faded.p2s
    • МТП3 point beige.hdr
    • МТПcolor.p2m
    • МТПgalvanized.jpg
    • МТПgalvanized1_n.dds
    • МТПmatte steel.p2m
    • МТПplasticpolystyrene_normalmap.dds
    • МТПreflective shadow floor.p2m
    • МТПshiny galvanized.p2m
    • МТПsoftbox.png
    • МТПwhite-pw-mt11050.p2m
    • Наконечник ТМЛ ТАМ.SLDPRT
    • ноль.SLDPRT
    • ОПН 0,4.SLDPRT
    • Патрон ПТ-1.1-10.SLDPRT
    • Патрон ПТ-1.1-10.STEP
    • планка для приборов1.SLDPRT
    • рб 36 630.SLDPRT
    • Сборка шпилечного соеденения1.SLDASM
    • Столбы 220х220х11000.SLDPRT
    • Трансформатор тока ТТЕ-60-300_5А (tte-60-(300-1000)(-0.5S)).SLDPRT
    • УСПД CE805M-PL03 EXT1.SLDPRT
    • шина 20 на 6 а.SLDPRT
    • шина.SLDPRT
    • ЭСС.038.10.01 Панель монтажная ЩМП-1150х750.SLDPRT
  • 11.00.01 Шкаф
    • 11.00.01 шкаф ШМП 7 ip 54 1000х800х300.pdf
    • 11.00.01 шкаф ШМП 7 ip 54 1200x800x300.pdf
    • 11.00.01 шкаф ШМП 7 ip 54 1200x800x300.SLDASM
    • 11.00.01 шкаф ШМП 7 ip 54 1200x800x300.SLDDRW
    • 11.01.01 Обрамление верх.pdf
    • 11.01.01 Обрамление верх.SLDDRW
    • 11.01.01 Обрамление верх.SLDPRT
    • 11.01.02 Обрамление низ.SLDPRT
    • 11.01.03 Обрамление левое.SLDPRT
    • 11.01.04 Обрамление правое.SLDPRT
    • 11.01.05 стенка задняя.SLDPRT
    • 11.01.06 дверь.SLDPRT
    • 11.01.07 монтажная панель.SLDPRT
    • 11.01.08 крышка.SLDPRT
    • 11.01.09 Козырек.SLDPRT
    • 11.01.10 держатель шкафа.SLDPRT
    • счет 1874 Ms 1,2 (11.00.01 шкаф учета) (недостающие двери).lxds
    • счет 1874 Ms 1,5 (11.00.01 шкаф учета).lxds
    • счет 1874 Ms 2 (11.00.01 шкаф учета).lxds
    • наборка
      • ВА-99М 100 100А.SLDPRT
      • ВА-99М 250 250А.SLDPRT
      • Замок ВРУ М24-Т9-60 .SLDPRT
      • ККИ1-1 испытательная колодка.SLDPRT
      • для шкафа стп
        • 20 на 6 б.SLDPRT
        • 20 на 6 с.SLDPRT
        • 839.pdf
        • 839.SLDASM
        • 839.SLDDRW
        • 93B34A435D0C6999A550849EE9566593.step
        • d68cd946cf6b927b4601f549e5617146883f6658ce23808df35522d146abe0d1.step
        • d8b9844bdb2e60b2f482364bdeb29ac24e27299cb581d29726239d4448e4e11b.step
        • energomera_3d_s31.SLDPRT
        • амперметр 72х72.SLDPRT
        • ВА-99М 100 16А 3P 35кА EKF.SLDPRT
        • ВА-99М 250 200А 3P 35кА EKF.SLDPRT
        • ВА-99М 250 200А 3P 35кА EKF.step
        • вольтметр 72х72.SLDPRT
        • земля.SLDPRT
        • Изоляторы шинные SM - 51 боченок без болта EKF PROxima.SLDPRT
        • ККИ1-1 испытательная колодка.SLDPRT
        • Наконечник ТМЛ ТАМ.SLDPRT
        • ноль.SLDPRT
        • ОПН 0,4.SLDPRT
        • планка для приборов1.pdf
        • планка для приборов1.SLDDRW
        • планка для приборов1.SLDPRT
        • рб 36 630.SLDPRT
        • Трансформатор тока ТТЕ-60-300_5А (tte-60-(300-1000)(-0.5S)).SLDPRT
        • УСПД CE805M-PL03 EXT1.SLDPRT
        • шина 20 на 6 а.SLDPRT
        • шина.SLDPRT
        • ЭСС.038.10.01 Панель монтажная ЩМП-1150х750.SLDPRT
        • DXFs
          • 2
            • планка для приборов1_По умолчанию.dxf
    • DXFs
      • счет 1824 ms 1.2 (2 Двери на шкаф СТП) 1 сошлась.lxds
      • счет 1824 ms 1.5 (2 корпуса 1 прошел тест).lxds
      • счет 1824 ms 2 (2 корпуса 1 прошел тест) (держатели шкафа из обрезков).lxds
      • счет 1824 цинк 2 монтажная панель и держатель приборов.lxds
      • 2
        • 11.01.07 монтажная панель_По умолчанию.dxf
        • 11.01.07 монтажная панель_По умолчанию.lxds
        • 11.01.10 держатель шкафа_По умолчанию.dxf
        • 11.01.10 держатель шкафа_По умолчанию.lxds
        • планка для приборов1_По умолчанию.dxf
      • 1.5
        • 11.01.01 Обрамление верх_По умолчанию.dxf
        • 11.01.01 Обрамление верх_По умолчанию.lxds
        • 11.01.02 Обрамление низ_По умолчанию.dxf
        • 11.01.02 Обрамление низ_По умолчанию.lxds
        • 11.01.03 Обрамление левое_По умолчанию.dxf
        • 11.01.03 Обрамление левое_По умолчанию.lxds
        • 11.01.04 Обрамление правое_По умолчанию.dxf
        • 11.01.04 Обрамление правое_По умолчанию.lxds
        • 11.01.05 стенка задняя_По умолчанию.dxf
        • 11.01.05 стенка задняя_По умолчанию.lxds
        • 11.01.08 крышка_По умолчанию.dxf
        • 11.01.08 крышка_По умолчанию.lxds
        • 11.01.09 Козырек_По умолчанию.dxf
        • 11.01.09 Козырек_По умолчанию.lxds
      • 1.2
        • 11.01.06 дверь_По умолчанию.dxf
        • 11.01.06 дверь_По умолчанию.lxds
  • 10.00.00 Лестница
    • 10.00.00 Лестница.pdf
    • 10.00.00 Лестница.SLDASM
    • 10.00.00 Лестница.SLDDRW
    • 10.00.01 ребро.SLDPRT
    • 10.00.02 ребро.SLDPRT
    • DXFs
      • 2
        • 10.00.02 ребро_По умолчанию.dxf
        • 10.00.02 ребро_По умолчанию.lxds
  • 09.00.00 короб
    • 09.00.00 Короб.pdf
    • 09.00.00 Короб.SLDASM
    • 09.00.00 Короб.SLDDRW
    • 09.00.01 Короб 2.pdf
    • 09.00.01 Короб 2.SLDDRW
    • 09.00.01 Короб 2.SLDPRT
    • 09.00.01 Короб.pdf
    • 09.00.01 Короб.SLDDRW
    • 09.00.01 Короб.SLDPRT
    • 09.00.02 Крепежный профиль.SLDPRT
    • 09.00.02.pdf
    • 09.00.02.SLDDRW
    • 09.00.02.SLDPRT
    • 09.00.03 Крышка.pdf
    • 09.00.03 Крышка.SLDDRW
    • 09.00.03 Крышка.SLDPRT
    • 09.00.04 Экран.pdf
    • 09.00.04 Экран.SLDDRW
    • 09.00.04 Экран.SLDPRT
    • 09.00.05 кронштеин.pdf
    • 09.00.05 кронштеин.SLDDRW
    • 09.00.05 кронштеин.SLDPRT
    • крепление короба.SLDDRW
    • крепление короба.SLDPRT
    • крышка.SLDPRT
    • DXFs
      • Крепление короба цинк 2 (из обрезков).lxds
      • 2
        • 09.00.02 Крепежный профиль_По умолчанию.dxf
        • 09.00.02 Крепежный профиль_По умолчанию.lxds
        • 09.00.05 кронштеин_По умолчанию.dxf
        • 09.00.05 кронштеин_По умолчанию.lxds
        • крепление короба_По умолчанию.dxf
        • крепление короба_По умолчанию.lxds
        • крышка_По умолчанию.dxf
        • крышка_По умолчанию.lxds
      • 1.5
        • 09.00.01 Короб 2_По умолчанию.dxf
        • 09.00.01 Короб 2_По умолчанию.lxds
        • 09.00.01 Короб_По умолчанию.dxf
        • 09.00.01 Короб_По умолчанию.lxds
        • 09.00.03 Крышка_По умолчанию.dxf
        • 09.00.03 Крышка_По умолчанию.lxds
        • 09.00.04 Экран_верхний.dxf
        • 09.00.04 Экран_верхний.lxds
        • 09.00.04 Экран_нижний.dxf
        • 09.00.04 Экран_нижний.lxds
  • 08.00.00 Рама для изоляторов
    • 08.00.00 рама для изоляторов.pdf
    • 08.00.00 рама для изоляторов.SLDASM
    • 08.00.00 рама для изоляторов.SLDDRW
    • 08.00.01 швеллер.pdf
    • 08.00.01 швеллер.SLDDRW
    • 08.00.01 швеллер.SLDPRT
    • DXFs
      • 2
        • 08.00.01 швеллер_По умолчанию.dxf
        • 08.00.01 швеллер_По умолчанию.lxds
  • 07.00.00 Рама для предохранителей
    • 07.00.00 Рама для предохранителей.pdf
    • 07.00.00 Рама для предохранителей.SLDASM
    • 07.00.00 Рама для предохранителей.SLDDRW
    • 07.00.00 Рама для предохранителей111.PDF
    • 07.00.01 швеллер №2.pdf
    • 07.00.01 швеллер №2.SLDDRW
    • 07.00.01 швеллер №2.SLDPRT
    • 07.00.02 швеллер №3.pdf
    • 07.00.02 швеллер №3.SLDDRW
    • 07.00.02 швеллер №3.SLDPRT
    • 07.00.03 Кронштейн.pdf
    • 07.00.03 Кронштейн.SLDDRW
    • 07.00.03 Кронштейн.SLDPRT
    • 07.00.04 Швеллер №4.pdf
    • 07.00.04 Швеллер №4.SLDDRW
    • 07.00.04 Швеллер №4.SLDPRT
    • DXFs
      • 2
        • 07.00.01 швеллер №2_По умолчанию.dxf
        • 07.00.01 швеллер №2_По умолчанию.lxds
        • 07.00.02 швеллер №3_с отв (прорезь).dxf
        • 07.00.02 швеллер №3_с отв (прорезь).lxds
        • 07.00.03 Кронштейн_По умолчанию.dxf
        • 07.00.03 Кронштейн_По умолчанию.lxds
        • 07.00.04 Швеллер №4_По умолчанию.dxf
        • 07.00.04 Швеллер №4_По умолчанию.lxds
  • 05.00.00 Траверса-0,4 кВ
    • 05.00.01 Траверса.pdf
    • 05.00.01 Траверса.SLDDRW
    • 05.00.01 Траверса.SLDPRT
  • 04.00.00 Карзина
    • 04.00.00 Карзина.pdf
    • 04.00.00 Карзина.SLDASM
    • 04.00.00 Карзина.SLDDRW
    • 04.00.01.SLDDRW
    • 04.00.01.SLDPRT
    • 04.00.04 ребро.SLDDRW
    • 04.00.04 ребро.SLDPRT
    • DXFs
      • 2
        • 04.00.04 ребро_2.dxf
        • 04.00.04 ребро_2.lxds
        • 04.00.04 ребро_По умолчанию.dxf
        • 04.00.04 ребро_По умолчанию.lxds
  • 02.00.00 направляющая 1
    • 02.00.00 Направляющая 1.pdf
    • 02.00.00 Направляющая 1.SLDASM
    • 02.00.00 Направляющая 1.SLDDRW
    • 02.00.01 Швеллер 10.SLDPRT
    • 02.00.02 Швеллер 10.SLDPRT
    • Зеркально отразить02.00.00 Направляющая 1.SLDASM
    • Зеркально отразить02.00.01 Швеллер 10.SLDPRT
    • Зеркально отразить02.00.02 Швеллер 10.SLDPRT
  • 01.00.00 Крепеж силового Трансформатора
    • 01.00.00 Крепеж силового трансформатора.pdf
    • 01.00.00 Крепеж силового трансформатора.SLDASM
    • 01.00.00 Крепеж силового трансформатора.SLDDRW
    • 01.00.01 Швеллер 10.DXF
    • 01.00.01 Швеллер 10.lxds
    • 01.00.01 Швеллер 10.SLDPRT
    • счет 1874 01.00.01 швеллер 10 (стп вырезы в швеллере 10П).lxds
  • 00.00.00
    • 00.00.03.pdf
    • 00.00.03.SLDDRW
    • 00.00.03.SLDPRT
    • 00.00.04 швеллер 10.SLDPRT
    • 00.00.05 швеллер 8.SLDPRT
    • 00.00.07 уголок 50.SLDPRT
    • 00.00.08 Уголок крепления.SLDPRT
    • 00.00.09 Уголок крепления ГОСТ.pdf
    • 00.00.09 Уголок крепления ГОСТ.SLDDRW
    • 00.00.09 Уголок крепления ГОСТ.SLDPRT
    • Столбы 220х220х11000.SLDPRT
