Навес 8600х6628х3100

397

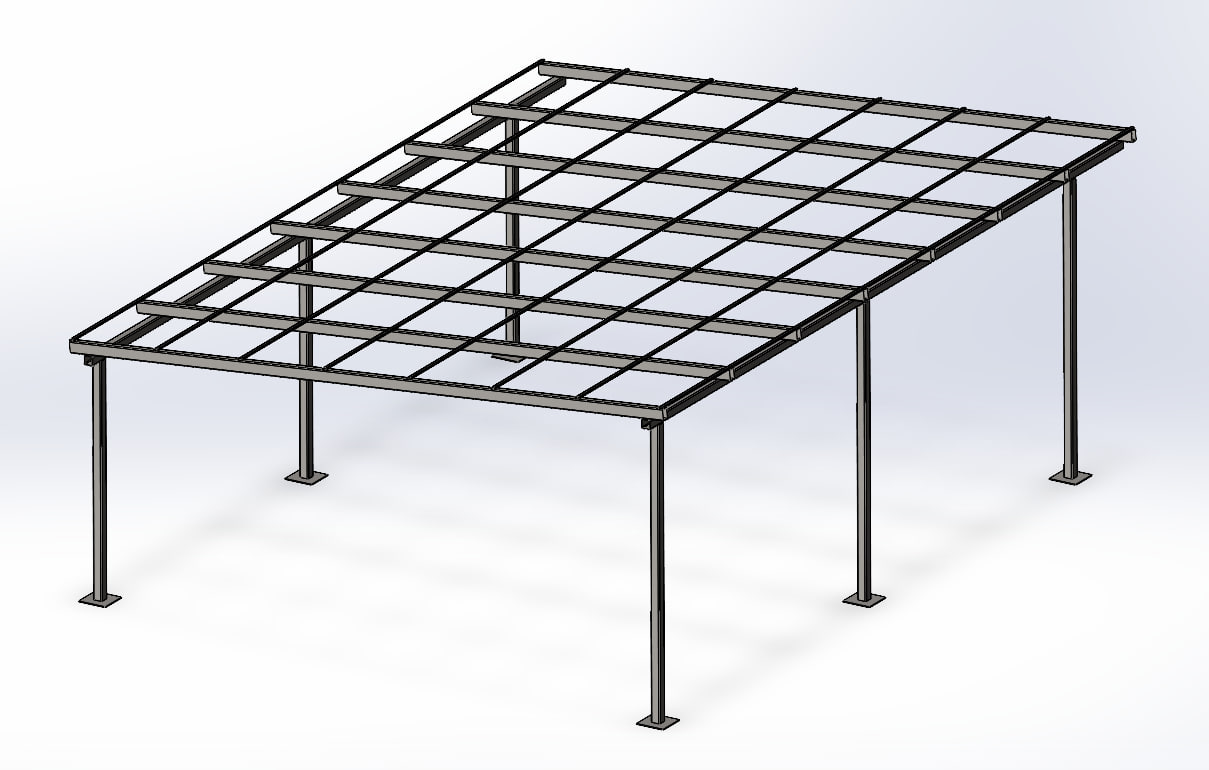

Навес для частного использования для автомобиля ( металлический ) практичный
8600х6628х3100

3D Модели авто навес автомобильный навес Навес

Автор

konstruktor

Дата

27.08.2024

Язык

Русский

Состав

Модель

Софт

SolidWorks 2022 Как открыть?
