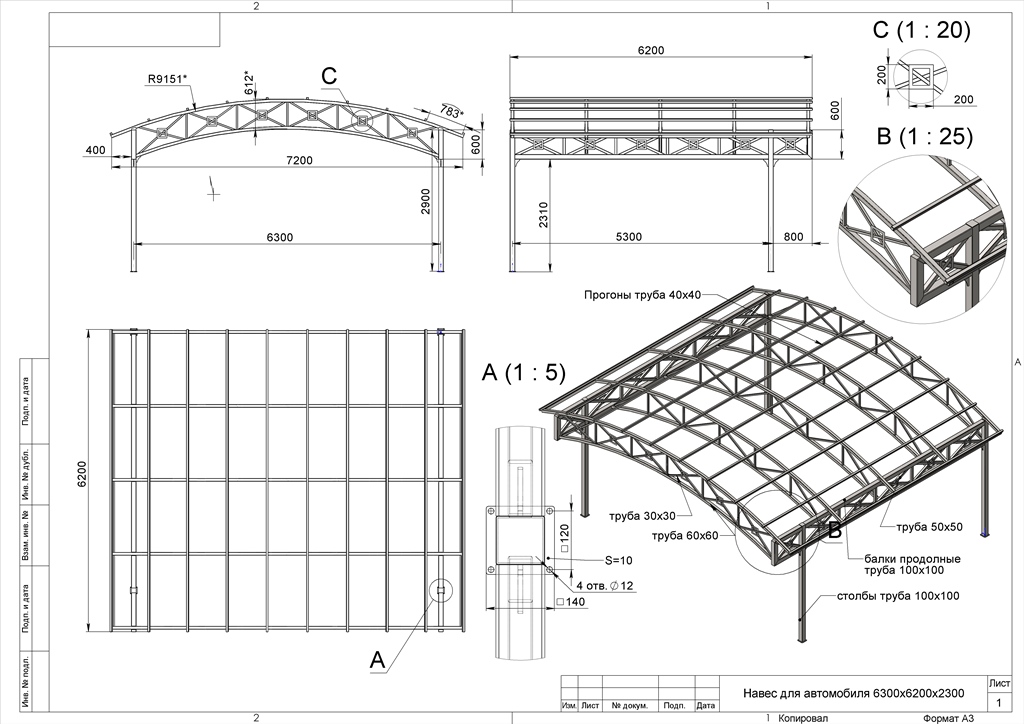

Навес для автомобиля 6300х6200х2300
Навес для автомобиля из профильной трубы.
Данная модель является рабочей, использовалась в производстве. Изделие было воплощено в металле.
Конструкция вполне может быть изготовлена в "гаражном" производстве.
При построении использовалось дополнение к солиду с ГОСТовским сортаментом. Дополнительно выложен IGS, что позволяет открыть ее в других программах.
Состав: 3D модель одной деталью
Софт: SolidWorks 17 SP5.0
Файлы:
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
