Навес для парковки автомобилей

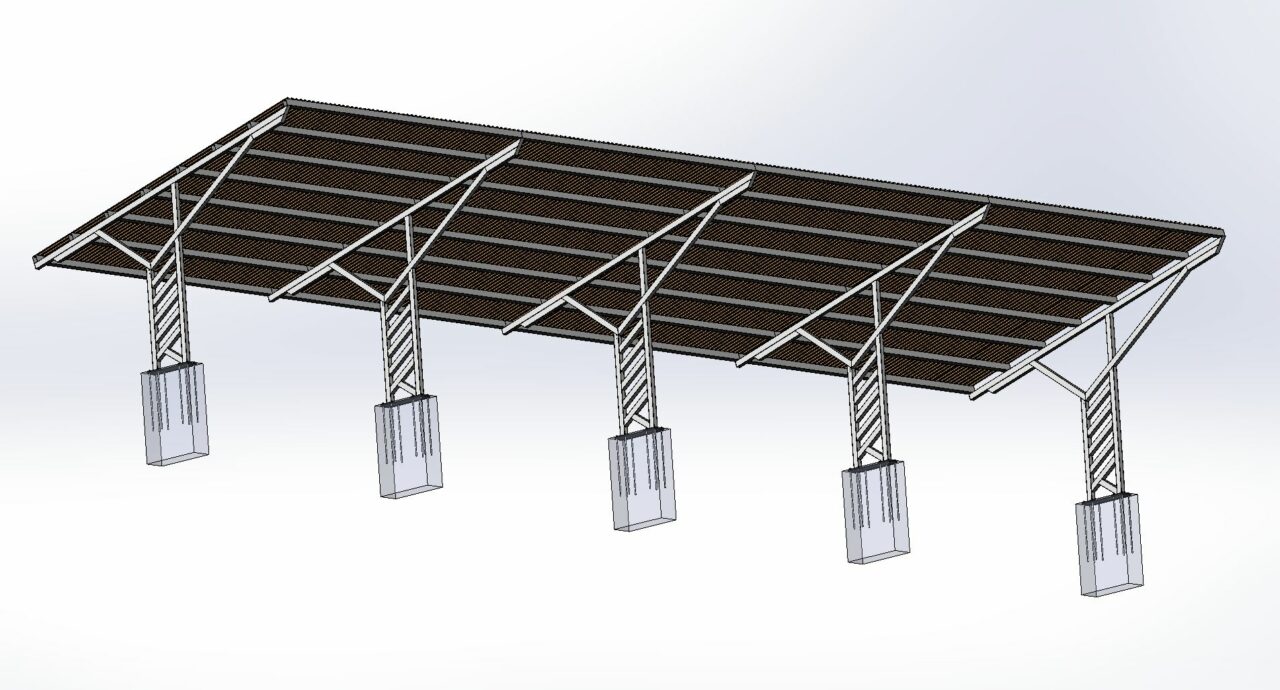

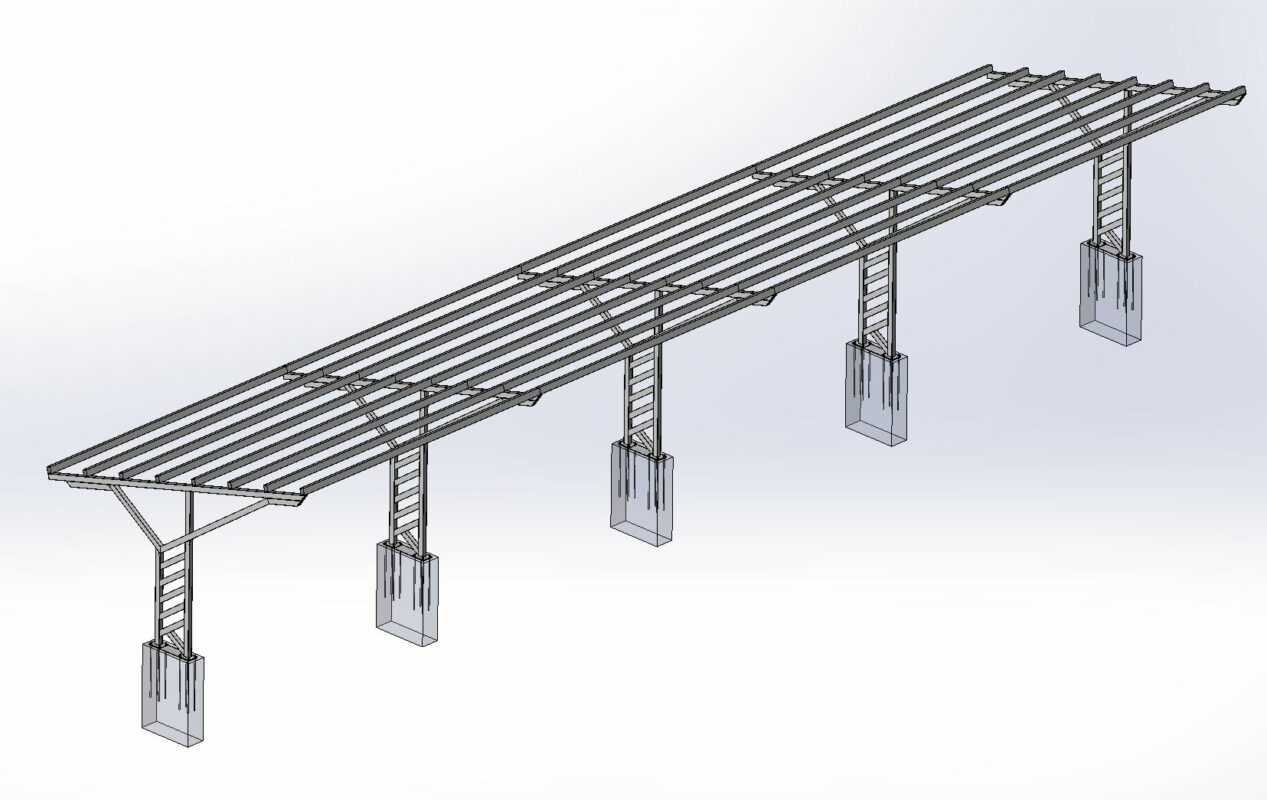

Навес для парковки техники, например, автомобилей. Крыша имеет уклон 15 градусов. Основной материал - труба 120х80х3, труба 100х80х3, лист 3 мм и 10 мм. 3D Модель реальных размеров, твердотельная.

3D Модели 3D модели Solidworks автомобильный навес

Автор

Сергей Рогулин

Дата

28.07.2026

Язык

Русский

Состав

Навес для автомобилей (СБ), Сборочные единицы (Каркас стойки навеса, верхняя часть каркаса стойки навеса, опорная часть каркаса стойки навеса), Деталировка (пластины фиксации), Файлы в формате DXF и IGS для листового и трубного лазера, соответственно.

Софт

SolidWorks 23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - Лист 100х80х3 - 5 шт.DXF
  - Лист 130х80х3 - 5 шт.DXF
  - Лист 250х200х10 - 10 шт.DXF
  - Лист 310х80х3 - 5 шт.DXF
  - Лист 919х200х10 - 5 шт.DXF
  - Пластины фиксации. Л.4 - 10 шт.DXF
- - Труба 100х80х3х480 - 5 шт.IGS
  - Труба 100х80х3х753 - 25 шт.IGS
  - Труба 100х80х3х784 - 5 шт.IGS
  - Труба 100х80х3х821 - 5 шт.IGS
  - Труба 100х80х3х1064 - 5 шт.IGS
  - Труба 100х80х3х1461 - 5 шт.IGS
  - Труба 100х80х3х1726 - 5 шт.IGS
  - Труба 100х80х3х2118 - 5 шт.IGS
  - Труба 100х80х3х2998 - 5 шт.IGS
  - Труба 100х80х3х6000 - 5 шт.IGS
- Бетонное основание.SLDPRT
- Верхняя часть каркаса стойки навеса.SLDASM
- Верхняя часть каркаса стойки навеса.SLDDRW
- Гайка М16 DIN 934.SLDPRT
- Каркас стойки навеса.SLDASM
- Каркас стойки навеса.SLDDRW
- Лист 100х80х3.SLDPRT
- Лист 130х80х3.SLDPRT
- Лист 250х200х10.SLDPRT
- Лист 310х80х3.SLDPRT
- Навес для автомобилей.SLDASM
- Навес для автомобилей.SLDDRW
- Навес для автомобилей.STEP
- Опорная часть каркаса стойки навеса.SLDASM
- Опорная часть каркаса стойки навеса.SLDDRW
- Пластина - закладная в бетон. Л.10 - 5 шт.SLDPRT
- Пластины фиксации.SLDDRW
- Пластины фиксации.SLDPRT
- Профлист.SLDPRT
- Профлист обрезанный.SLDPRT
- Профлист обрезанный 2.SLDPRT
- Труба 100х80х3х480.SLDPRT
- Труба 100х80х3х753.SLDPRT
- Труба 100х80х3х784.SLDPRT
- Труба 100х80х3х821.SLDPRT
- Труба 100х80х3х1064.SLDPRT
- Труба 100х80х3х1461.SLDPRT
- Труба 100х80х3х1726.SLDPRT
- Труба 100х80х3х2118.SLDPRT
- Труба 100х80х3х2998.SLDPRT
- Труба 100х80х3х6000.SLDPRT
- Труба 120х80х3х5475.SLDPRT
- Труба 120х80х3х5515.SLDPRT
- Шпилька 16х1000мм DIN 975.SLDPRT
