Р-02.000 - Ограждение стоянки предназначено для ограждения площадки, на которой хранятся автомобили работников предприятия дневных и ночных смен. Размеры и способ крепления подсмотрены у работников ЖКХ.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Ограждение стоянки 2200х1500 мм
Ограждение стоянки 2200х1500 мм
0
0
48
0
0
40
Сообщить о проблеме
Автор
Андрей Ленин
Дата
27.03.2025
Язык
Русский
Состав
Модели 3Д сборок и деталей, комплект чертежей
Софт
КОМПАС-3D 16.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
Р-02.000 - Ограждение стоянки,.jpg
-

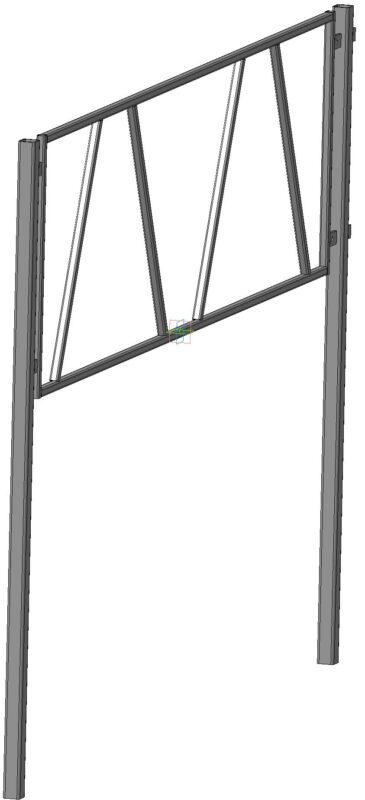

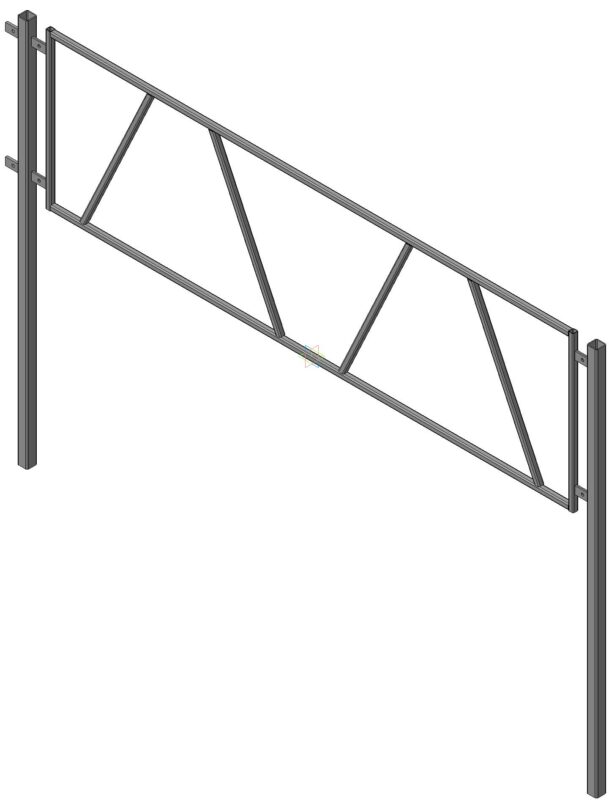

Р-02.000 - Ограждение стоянки.a3d
-
Р-02.000 - Ограждение стоянки.cdw
-
Р-02.000 - Ограждение стоянки.jpg
-
Р-02.000 - Ограждение стоянки.spw
-

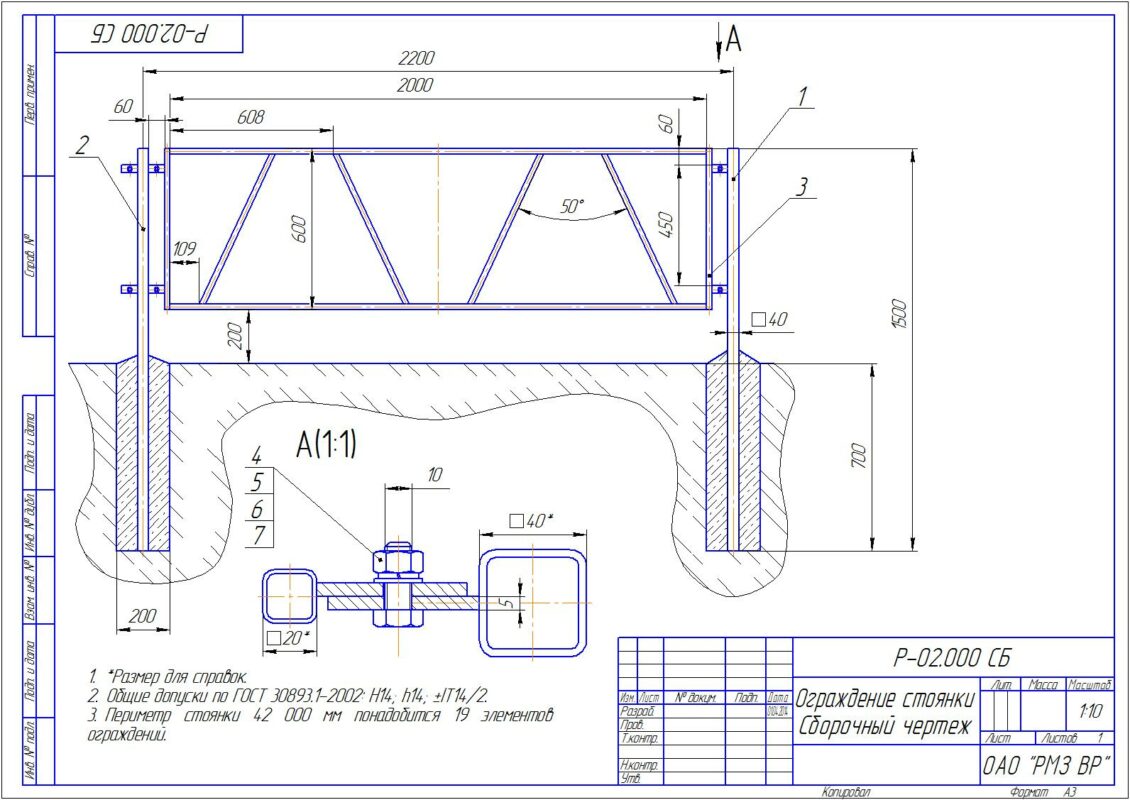

Р-02.000СБ - Ограждение стоянки.jpg
-
Р-02.100 - Столб.spw
-
Р-02.100 СБ - Столб Сборочный чертеж.cdw
-
Р-02.104 - Проушина.cdw
-
Р-02.200 - Ограждение.spw
-
Р-02.200 СБ - Ограждение Сборочный чертеж.cdw
-
Р-02.201-РАСКОС.CDW
-
Рамка.m3d
-
Раскос.m3d
-
Столбы.m3d
-
Фрагмент.frw
-
Чертеж.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
