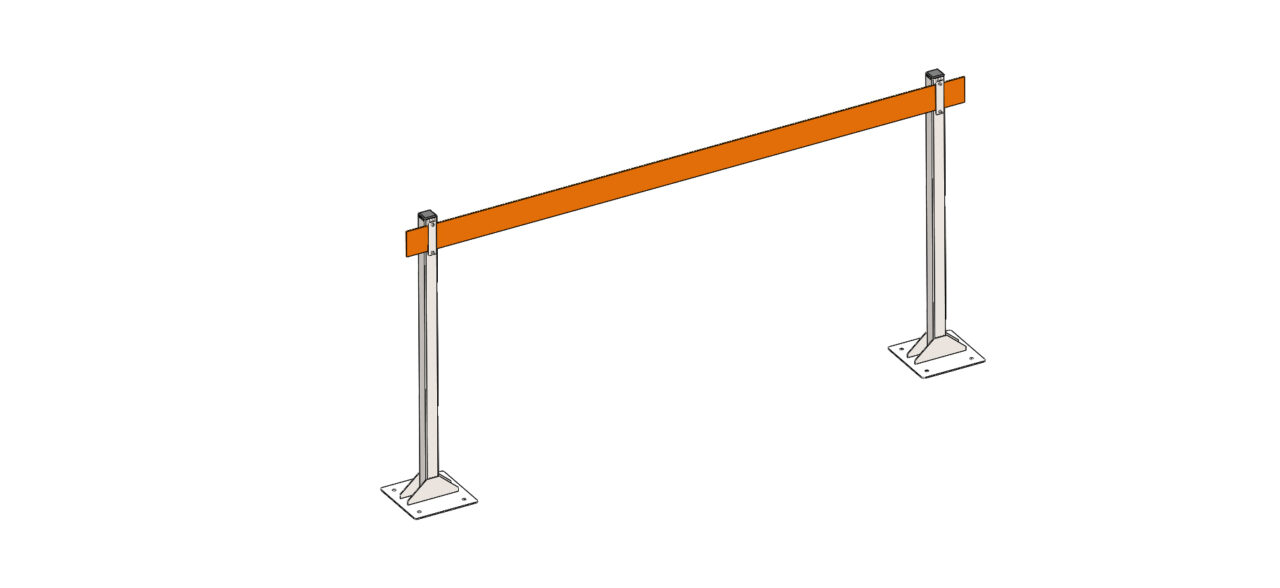

Сектор ограждения 2000х250х1100(мм)
Вес изделия (одной колонны) - 6,0кг

Составляется из нескольких колонн высотой - 1100мм,расстояние между колоннами - 2000мм.

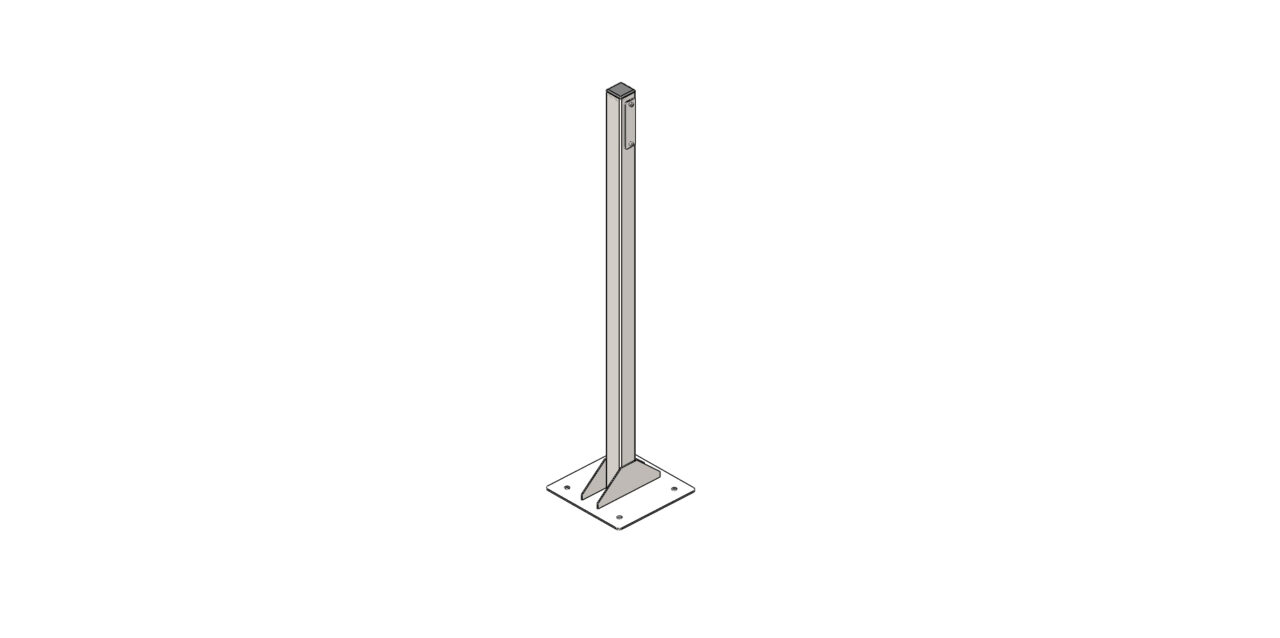

Колонна выполнена из профильной трубы 50х50х2(мм),приварена к пластина основания и усилена трапециями.
Огораживающая лента шириной - 100мм закрепляется через пластину винтами М6 (2шт).
Пластина фиксируется к основанию анкерами М10 (4шт) или М12 (4шт).
Труба колонны сверху закрыта пластиковой заглушкой.


Сообщить о проблеме
Дата
20.02.2025
Язык
Русский
Состав
Сборка 3D+деталировка+STEP+DXF-файлы
Софт
SolidWorks 2015 SP02 Как открыть?
Содержимое архива
