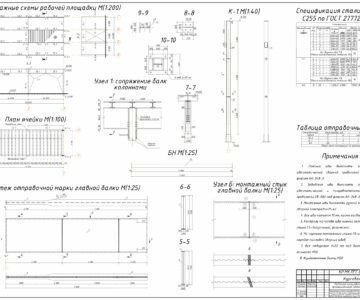

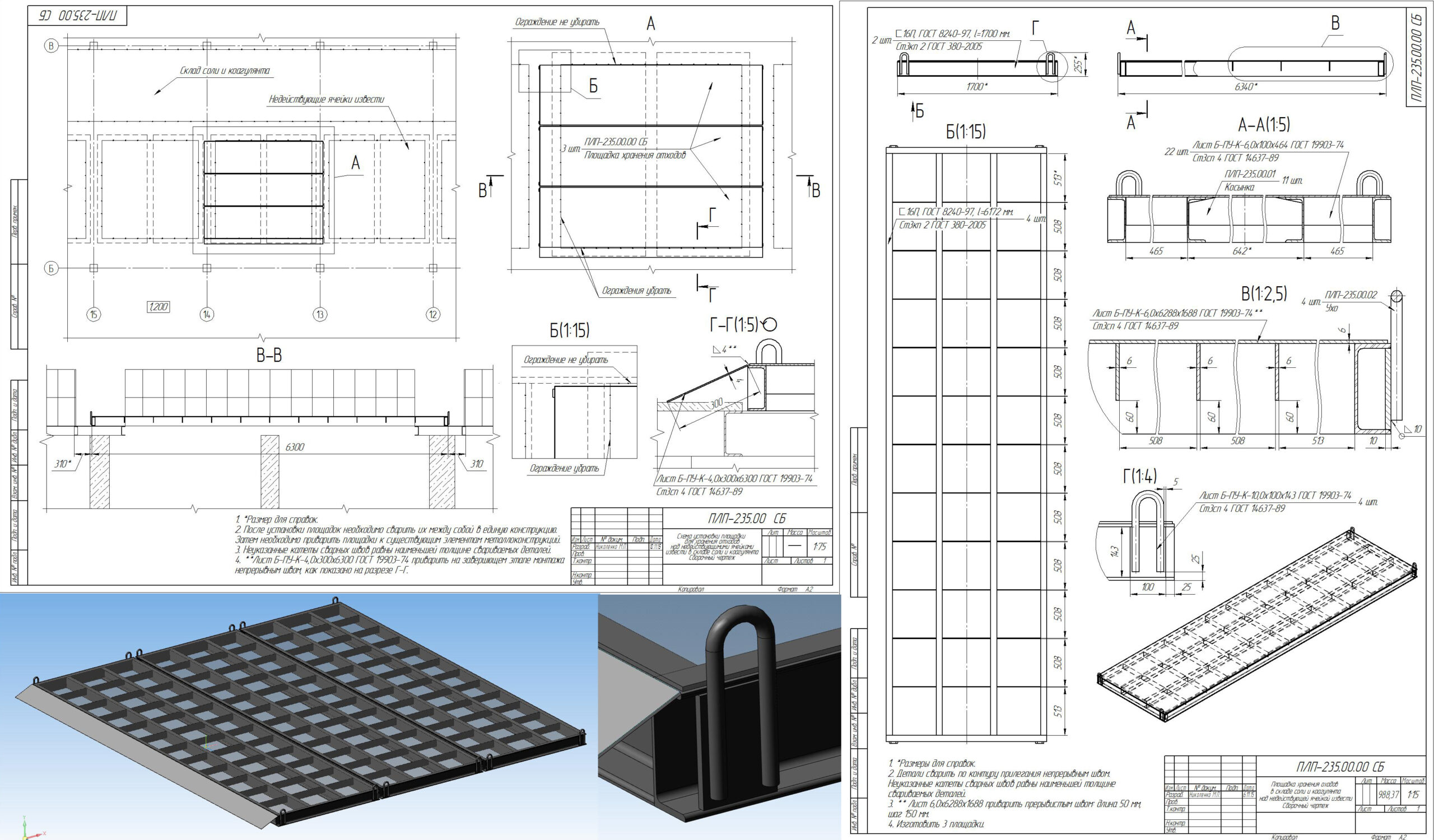

Площадка для хранения промышленных отходов на складе соли и коагулянта изготовлена по заявке заказчика стороннего предприятия. Устанавливается над незадействованными ячейками для хранения извести и представляют собой цельносварную металлоконструкцию из швеллера (каркас), обшитую листовой сталью. Площадка состоит из 3-х сборок, свариваемых на месте между собой после установки. Разбиение на сборки необходимо с целью удобства установки и транспортировки.
