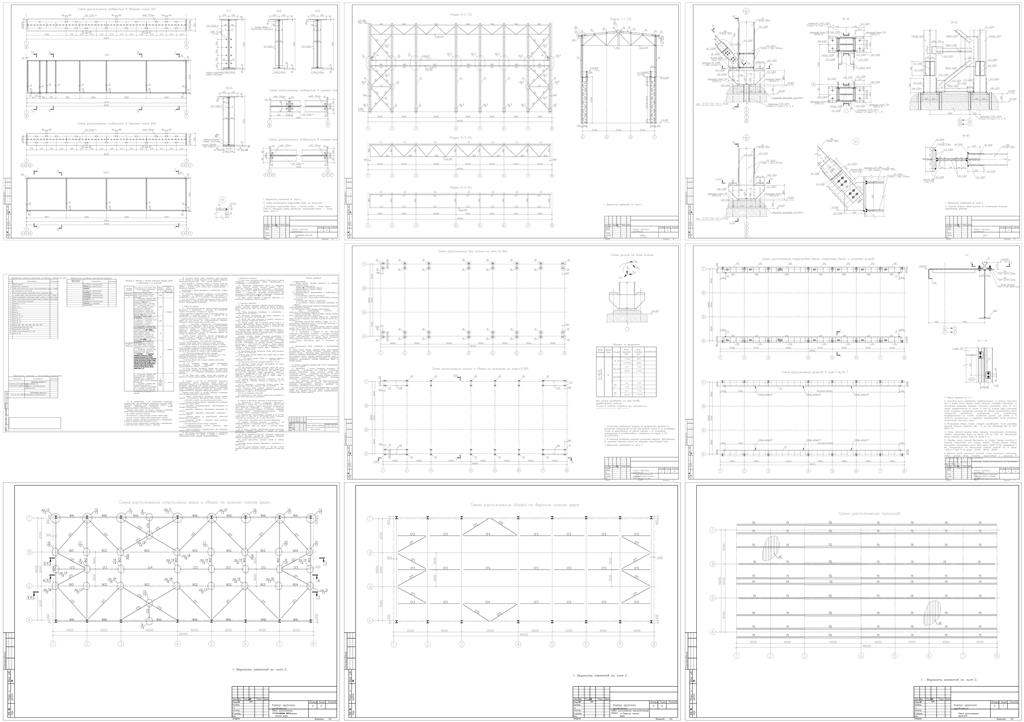

Полный рабочий проект КМ. Корпус дробления руды. Размеры 18х46 м. 22 листа, в том числе общие данные, схемы, узлы, ведомости и спецификации.
Общие указания
1. Исходные данные
1.1 Данный комплект чертежей разработан на основании следующих исходных данных:
- задания на проектирование
- договора №ххх, заключенного между ххх
- задания ведущего и смежных отделов
- чертежей марки АР.
1.2 Металлоконструкции запроектированы в соответствии с требованиями:
- СП 16.13330.2017 "Стальные конструкции";
- СП 53-102-2004 "Общие правила проектирования стальных конструкций";
- СП 20.13330.2016 "Нагрузки и воздействия";
- СП 28.13330.2017 "Защита строительных конструкций от коррозии."
1.3 Площадка строительства находится в Кушвинском городском округе Свердловской области.
1.4 Климатические условия площадки строительства:
- район строительства относится к строительно-климатическому подрайону IВ;
- расчетная температура наружного воздуха наиболее холодных суток с обеспеченностью 0.98 - минус 44°С;
- нормативное значение ветрового давления для I ветрового района Российской Федерации составляет 0,23 кПа (23 кгc/м2/), тип местности А;
- нормативное значение веса снегового покрова на 1 м2/ горизонтальной поверхности земли S = 2,0 кПа (200 кгс/м2/) для IV снегового района Российской Федерации
1.5 За относительную отм. 0,000 принята отметка уровня чистого пола 1 этажа, что соответствует абсолютной отметке 275,400 (система высот Балтийская).
1.6 В соответствии с разделом 10 ГОСТ 27751-2014 "Надежность строительных конструкций и оснований. Основные положения" данное сооружение относится к классу КС3 (повышенный уровень ответственности). При расчете несущих конструкций учтен коэффициент надежности по ответственности ν=1,1.
1.7 Степень огнестойкости здания IV. Огнезащита не требуется.
2. Характеристика здания (сооружения) и конструктивные решения
2.1 Здание Корпуса крупного дробления имеет рамно-связевую конструктивную схему каркаса. Основными элементами каркаса являются колонны и стропильные фермы. Устойчивость здания в поперечном направлении обеспечивается системой распорок и связей. Узел сопряжения колонн с фермами-шарнирный (жесткий), колонн с фундаментом - жесткий. Устойчивость конструкций в продольном направлении обеспечивается системой вертикальных связей и связевых распорок.
3. Указания к разработке чертежей КМД и ППР по изготовлению и монтажу конструкций
3.1 Изготовление и монтаж конструкций производить в соответствии с требованиями ГОСТ 23118-2019 "Конструкции стальные строительные. Общие технические условия"; СП 70.13330.2012 "Несущие и ограждающие конструкции"; СТО АРСС 11251254.001-018-5 "Изготовление и контроль качества стальных строительных конструкций"; СП 16.13330.2017 "Стальные конструкции" и данного комплекта чертежей.
3.2 Перед разработкой чертежей КМД заводу-изготовителю металлоконструкций надлежит получить от монтирующей организации дополнительные технические требования на изготовление, учитывающие условия монтажа.
3.3. Все элементы замкнутого профиля должны иметь по торцам заглушки из стали толщиной 6 мм. Прорези в этих элементах должны быть заварены сплошными швами, предотвращающими попадание влаги внутрь элемента.
