Проектирование рабочей площадки

Белорусский государственный университет транспорта (БелГУТ)
Кафедра- Строительные конструкции, основания и фундаменты
Курсовая работа по дисциплине Металлические конструкции
тема-Проектирование рабочей площадки
Гомель 2013

Курсовая работа состоит из 3 листов пояснительной записки формата А4 с рисунками, 2-х чертежей формата А2 и 5 источниками литературы.
Содержание

Введение
1 Разработка схемы балочной клетки нормального типа
1.1. Расчет плоского и ребристого стального настила.
1.2. Определение оптимального шага балок настила. Подбор сечения балок настила, определение массы стали площадки в кг/м², количества сварных швов, м/м² и узлов сопряжения на одну секцию.
2 Проектирование главной балки.
2.1. Определение нагрузок и расчетных усилий в балке.
2.2. Подбор сечения сварной балки. Проверка ее прочности, жесткости и устойчивости (общей и местной)
2.3 Расчет поясных швов, опорных ребер, расчет узлов сопряжения главной и второстепенной балок.
3. Проектирование колонны.
3.1. Подбор сечения центрально-сжатой сплошной колонны
3.1.1. Колонна из 3-х двутавров
3.1.2. Колонна из трубы
3.1.3 Колонна из двух уголков
3.2. Подбор сечения сквозной колонны.
3.3. Расчет соединительных планок
3.4. Расчет и конструирование оголовка и базы с траверсой.
Литература

Исходные данные :
Шаг колонн поперечный-4,7м
Шаг колонн продольный-12,5м
Отметка верха настила-13,0м
Нормальная нагрузка на площадку-14кПа
Тепловой режим-отапливаемое промышленное здание
Среда эксплуатации – неагрессивная
Толщина настила -10мм
Сталь настила -С235

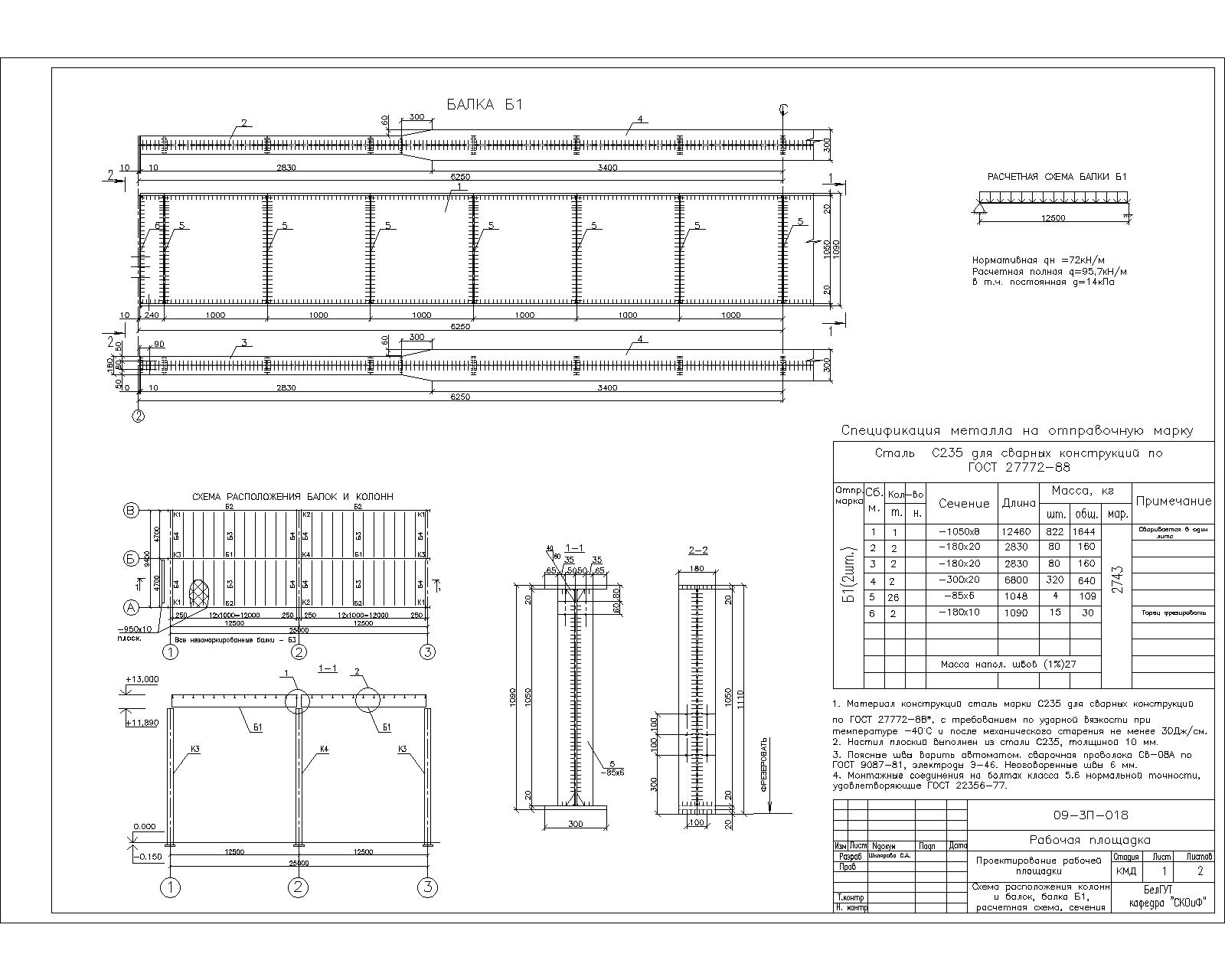

Состав: Схема расположения колонн и балок, балка Б1(главная балка),Колонна К4, узлы, расчетная схема, сечения,спецификации, ПЗ Язык документа

Софт: AutoCAD 2011

Файлы:

Каталог / Строительство / Металлоконструкции / Проектирование рабочей площадки

Раб пл\Шклярова 2 ватмана.dwg
Раб пл\Шклярова записка 1.doc
Раб пл
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

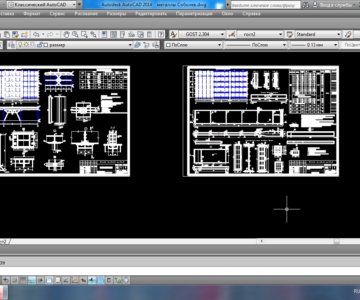

Еще чертежи и проекты по этой теме:
