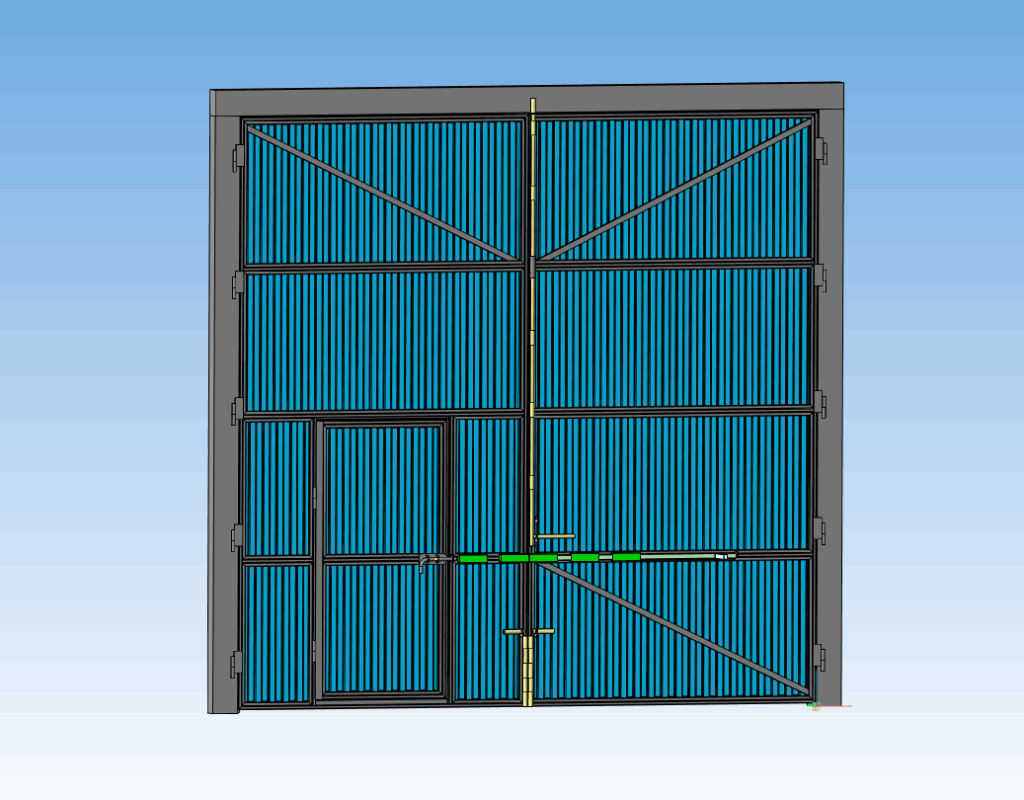

Конструкция имеет габариты B4560*H4310 мм, в ворота встроены дверь и замок.
- Главная -
- Чертежи -
- Строительство -
- Металлоконструкции -
- Промышленные распашные ворота 4560х4310 мм
Промышленные распашные ворота 4560х4310 мм
0
5
123
1
0
100
Сообщить о проблеме
Автор
Никита Дмитриев
Дата
05.11.2025
Язык
Русский
Состав

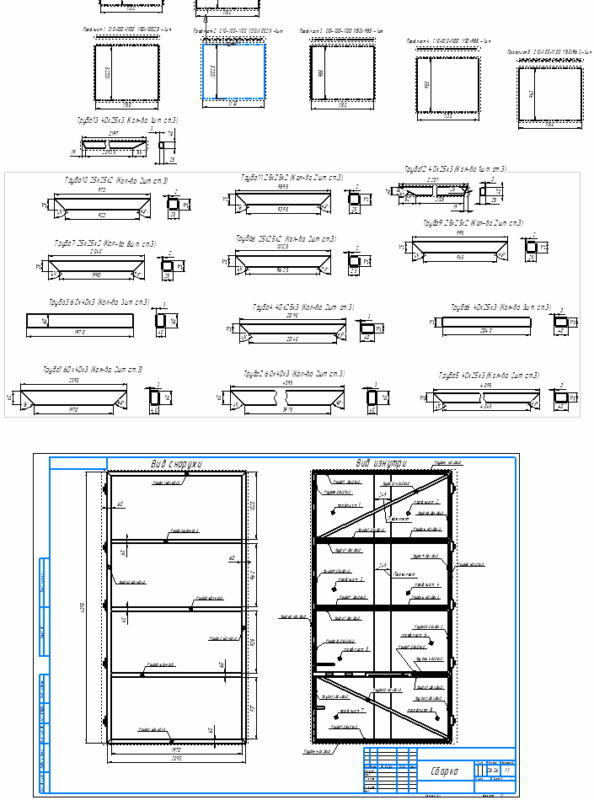

Сборочная 3d модель, Деталировка, Сборочные чертежи+деталировка, Спецификация металла, Раскрой фасонных элементов
