Рабочий каркас дачного туалета на бетонных кольцах.

0
3
1966
8
0
30

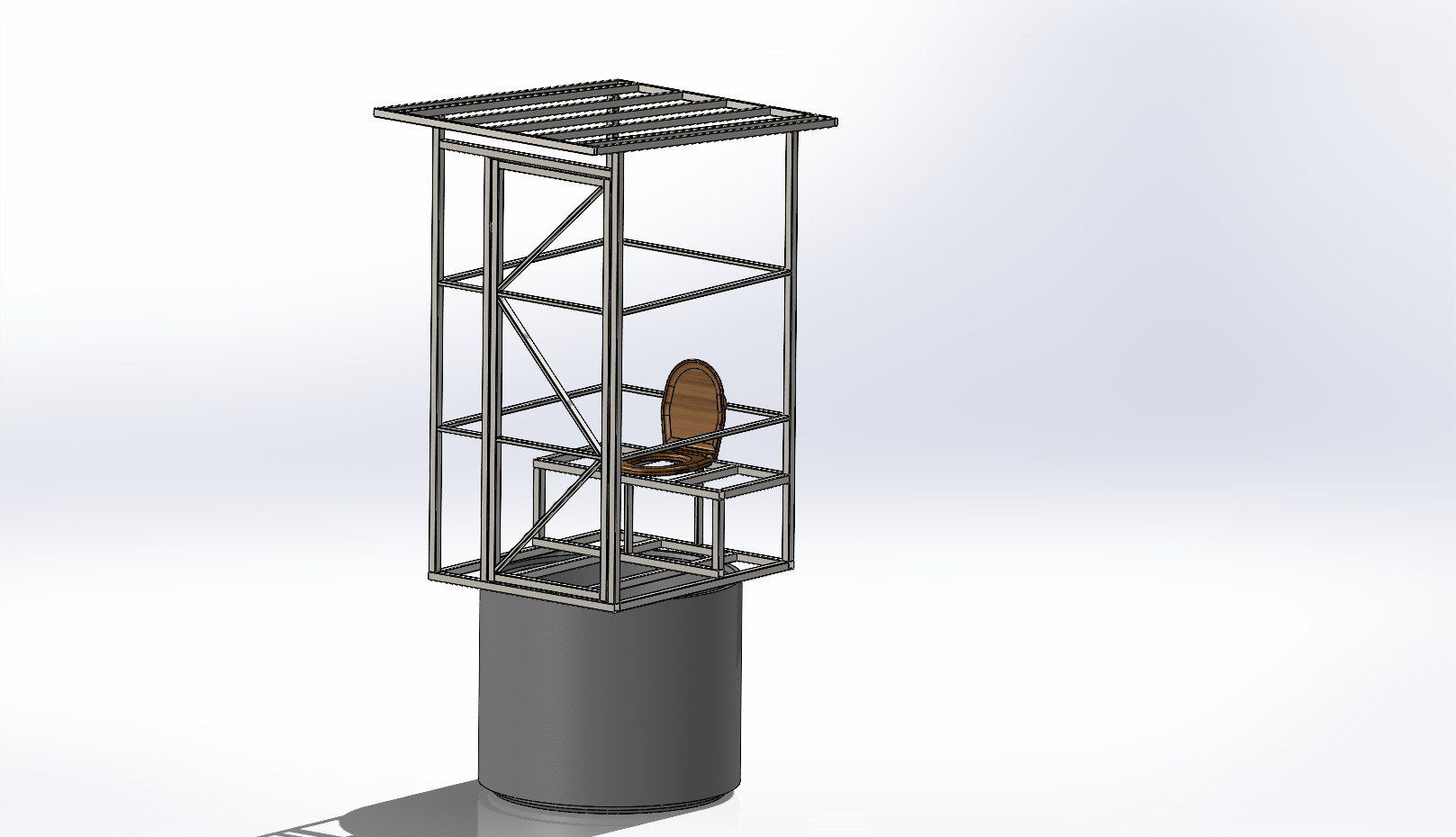

Прочный, и рабочий каркас дачного туалета, состоящий из профильной трубы двух видов - 40х40х1,5мм и 40х20х1,5мм.
Есть спецификация excel, на все необходимые трубы. Все трубы, при желании, можно нарезать обычной болгаркой, без угловой и иной не всем доступной пилы, - детали простые.
Общее кол-во труб; 40х40х1,5мм = 33м 40х20х1,5 = 23м. Общей стоимостью ~8т.руб. на 2023г.
Вес конструкции 86кг (Ст3сп5).
Закрепить к бетонному кольцу шпильками, либо установить на подготовленное бетонное основание.

По обшивке: Саморезами закрепить деревянные бруски на металлическом профиле, к которым прибить вагонку внутри. Снаружи, на стенах закрепить любой материал по вкусу.
Высота двери 1950мм.
Сиденье подходит стандартное, от домашнего унитаза.
